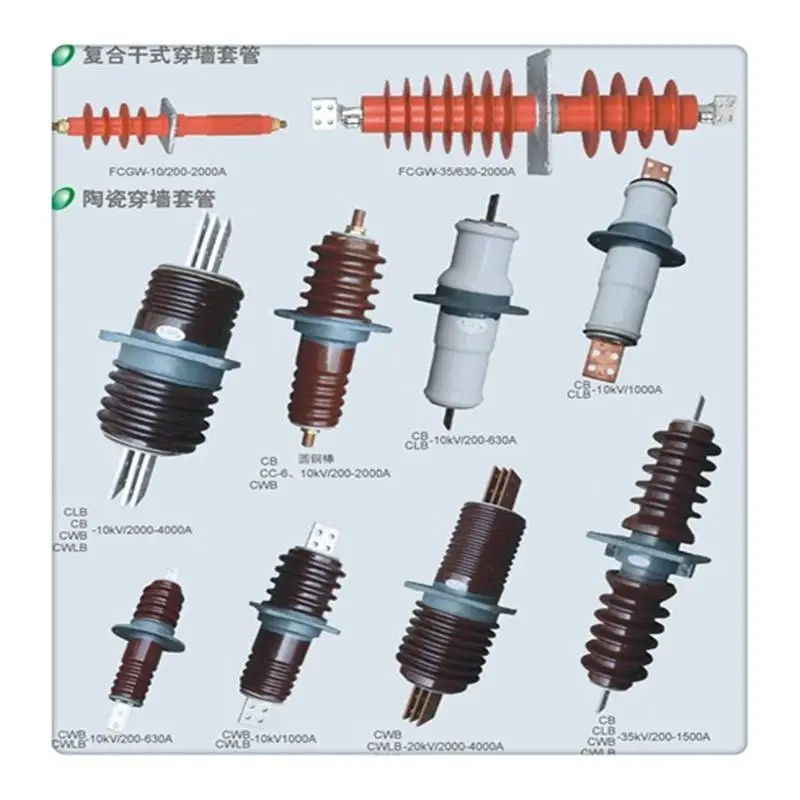

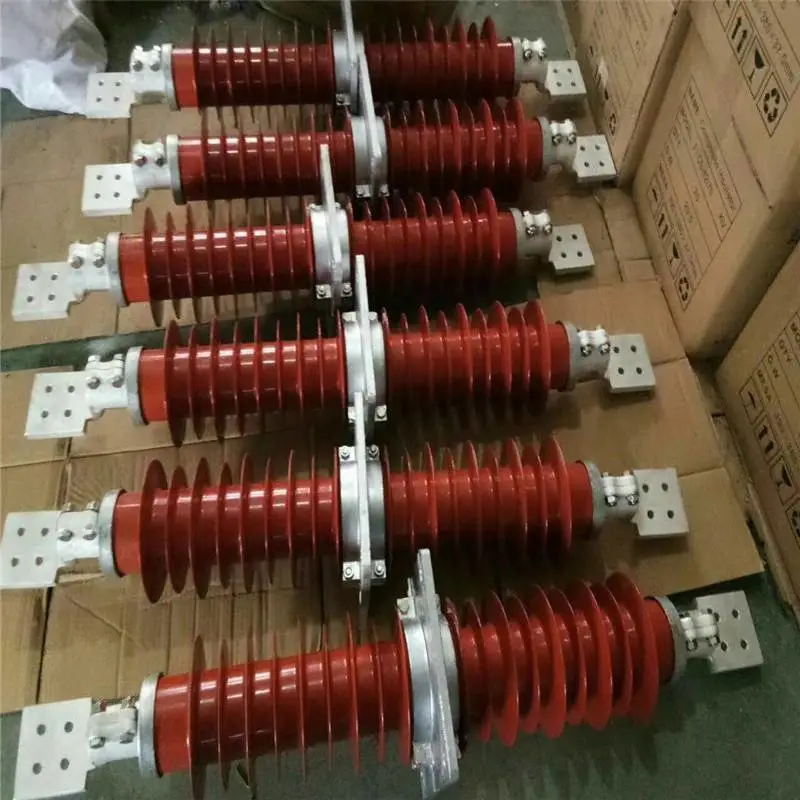

穿墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。电力上用于导电用的叫交流穿墙套管，从材质可分为干式电容型交流穿墙套管和瓷绝缘交流穿墙套管，简称分别为硅橡胶套管和瓷套管。

穿墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性穿墙防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性穿墙防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性穿墙防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。

不管是柔性穿墙防水套管还是刚性穿墙防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时，应随土建一齐安装。原因是，预留孔洞后，套管与混凝土之间的二次浇注不好处理；有的无法处理，如地下室基础混凝土剪力墙上安装刚性穿墙套管。

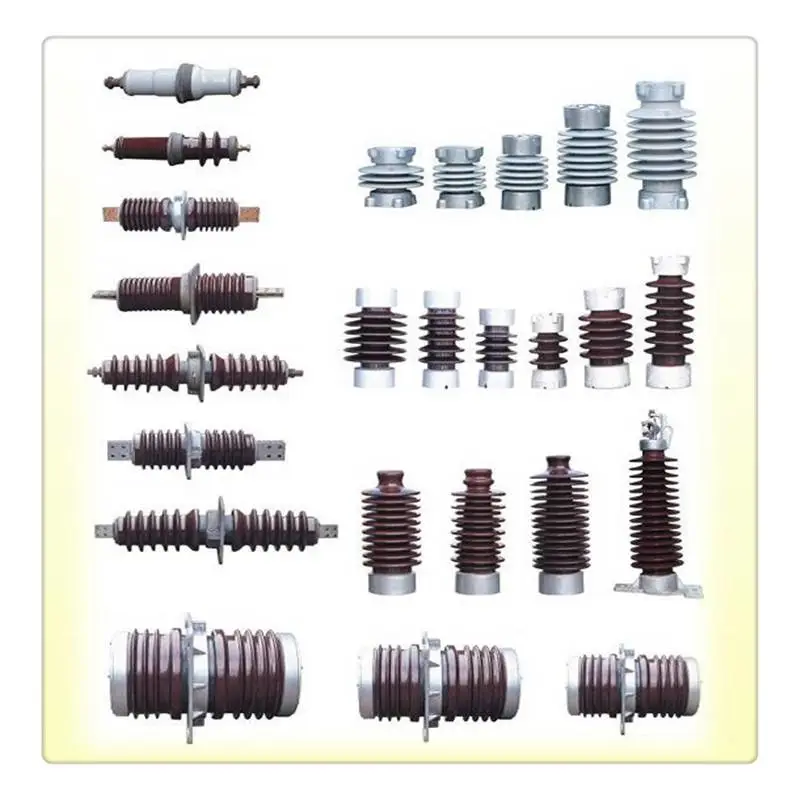

高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度为-40～+40℃，不适用在足以降低套管性能的条件下，以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃，但不超过+60℃时，套管的工作电流建议按环境温度每增高1℃，额定电流负荷降低1.8%。当套管环境温度低于-40℃以及符合GB 12944.1第5．1条中规定的允许发热温度的情况下使用时，允许其工作电流长期过载。建议按环境温度每降低1℃，额定电流负荷增加0.5%，但增加值不应大于额定电流的20%。

套管按使用场所可分为户内普通型、户外一户内普通型、户外一户内耐污型、户外～户内高原型、户外一户内高原耐污型五种类型。

户内普通型一般适用于安装地点海拔不超过1000m户内地区。

户外一户内普通型一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。

户外一户内耐污型适用于安装地点海拔不超过1000m，对于严重和特重污区用35kV套管，可选用63kV油纸电容式穿墙套管。

户外一户内高原型适用于安装地点海拔3000m以下地区。

户外一户内高原耐污型适用于安装地点海拔3000m以下污秽地区。

套管按所使用导体材料又可分为铝导体、铜导体及不带导体(母线式)三种类型

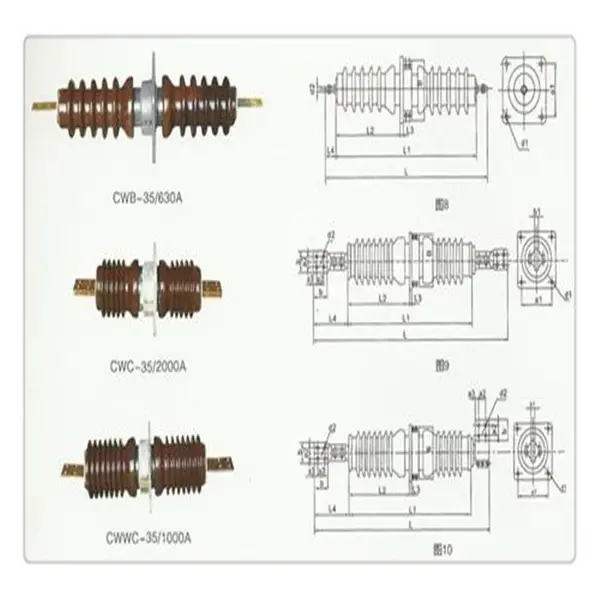

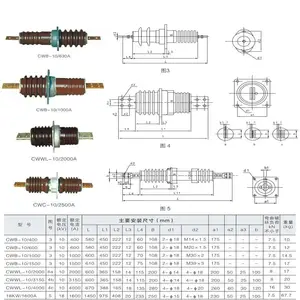

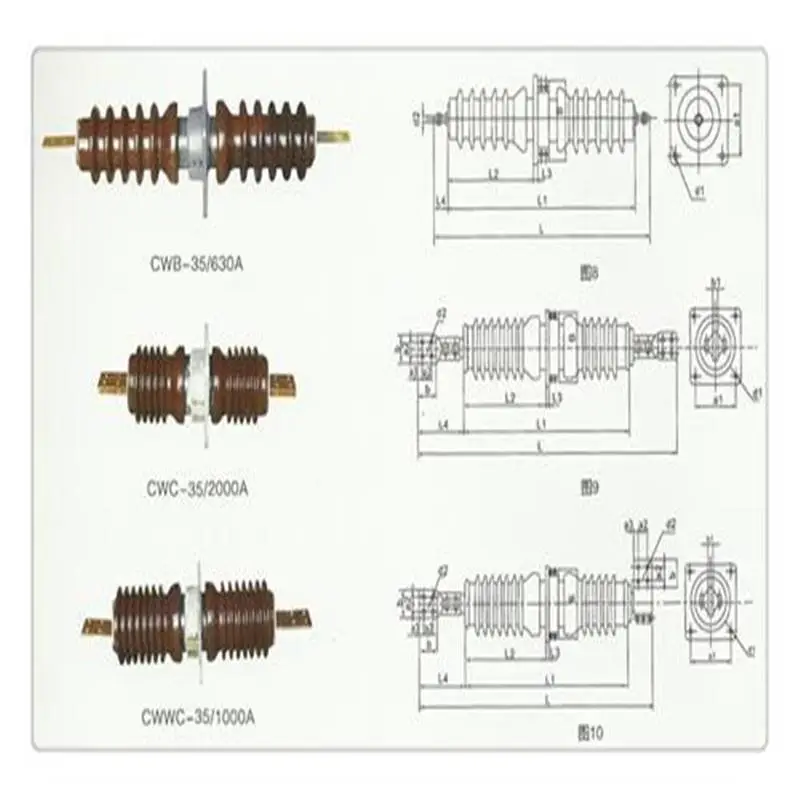

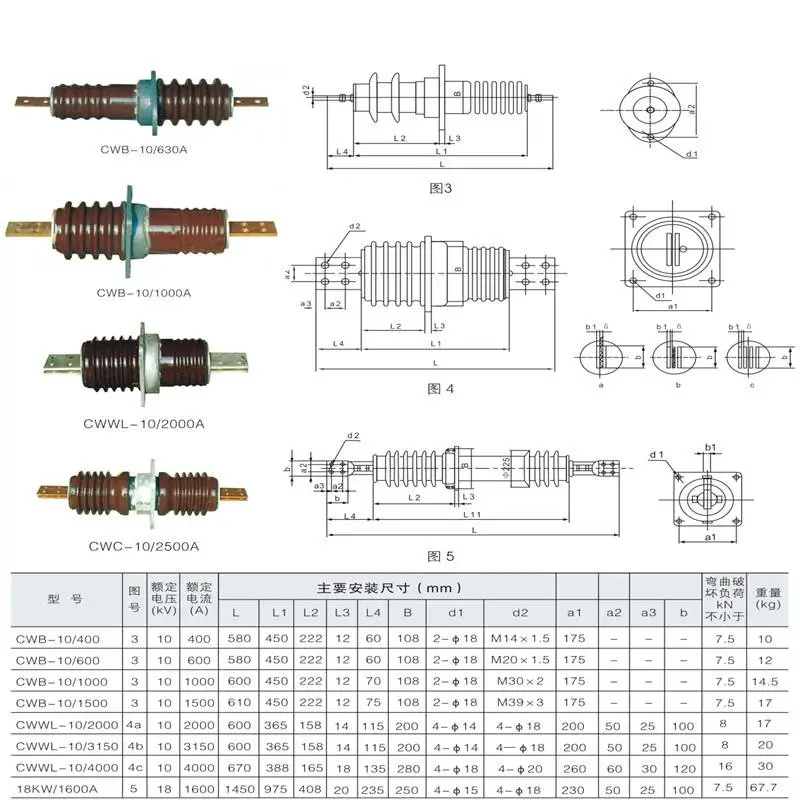

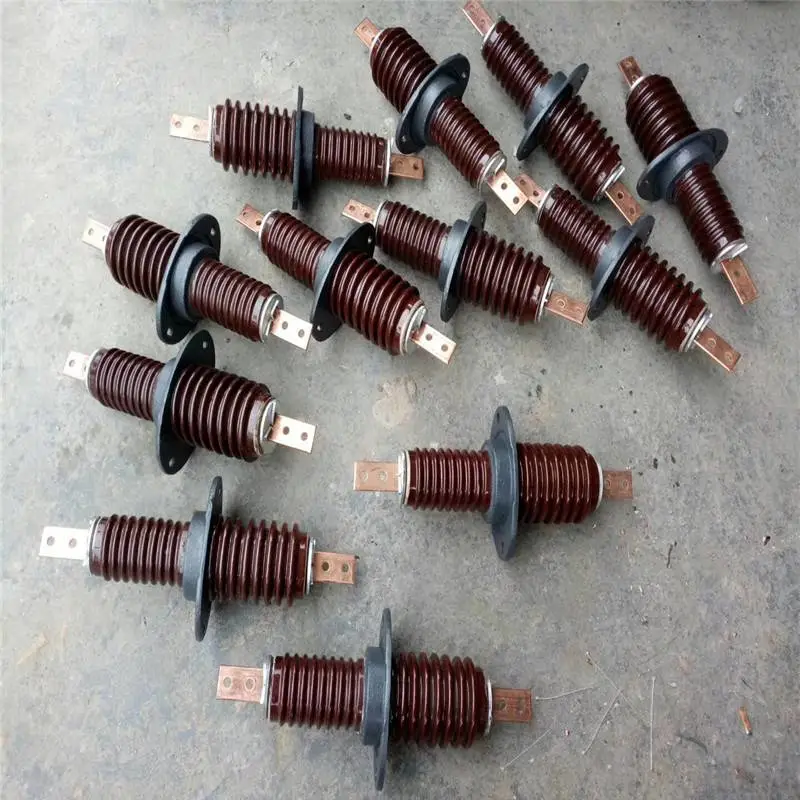

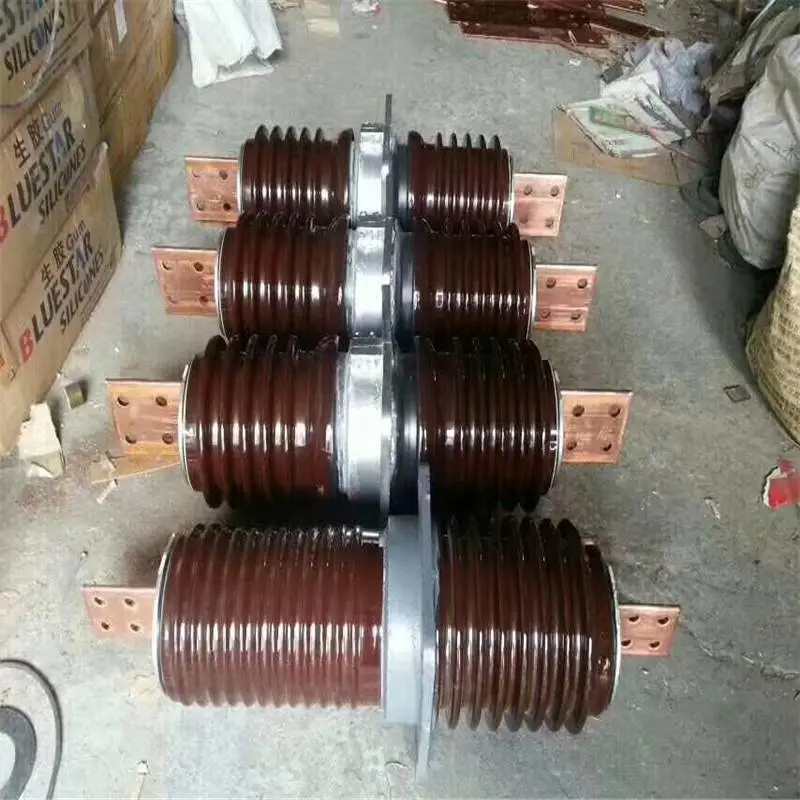

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。

为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的***个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。

套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。

套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装。
