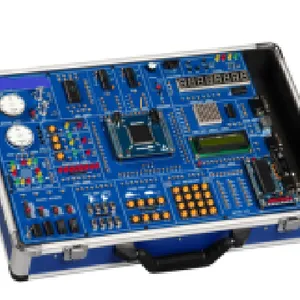

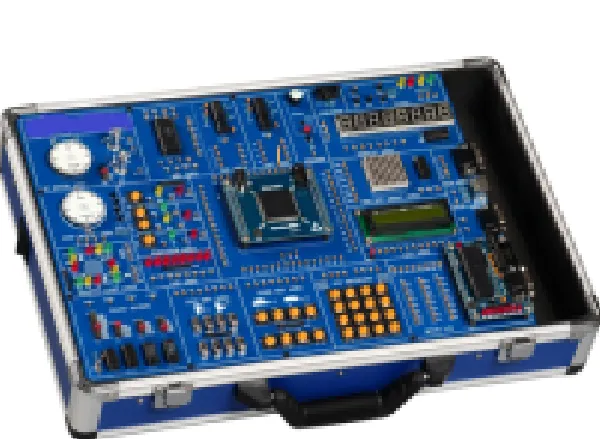

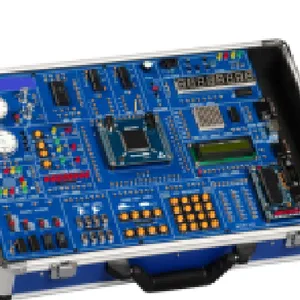

LH-E207 CycloneII基础型EDA技术实验系统
一、实验系统概述
LH-E207 EDA技术实验教学系统是适合工科类进行EDA技术课程教学实验以及课程设计的工具，系统由四部分组成，包括：可编程逻辑器件部分、单片机小系统部分、外围接口部分，实验内容丰富生动形象，能够大大的激发学生的兴趣，使学生老师在教学的过程中能够寓教于乐，同时在学EDA的同时可以对控制、通信、单片机等课程进行加深教学，让学生学有所得。
二、实验系统特点
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5，用户可更换其它核心板；
2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE
设计验计；
3、单片机小系统可单独使用也可与核心板相结合成
综合的系统设计；
4、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；
5、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；
6、CPLD/FPGA主芯片I/O口完开放，用户可以任意定义；
7、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、
直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；
8、MAXPLUSII  10.XX、QUARTUS开发软件，支持多种语言输入，自带LICENSE；
9、详细的操作手册，含软、硬件的使用说明，各模块的功能说明。
三、实验系统组成
1、8 位拨动开关输入模块
2、8位按键开关输入模块
3、4*4矩阵键盘输入模块
4、8位LED显示模块
5、8*8点阵显示模块
6、1602字符液晶显示模块
7、8通道8位并行AD转换模块
8、2路8位并行DA转换模块
9、0～5V模拟量输出
10、蜂鸣器、喇叭输入接口模块
11、1个四向模拟交通灯控制模块
12、1个四相步进电机控制模块
13、1个速度可控、可测直流电机模块
14、1个VGA接口
15、2个UART串行通信接口
16、S51单片机小系统模块
17、固定脉冲输出24MHZ-1HZ
18、CPU核心板
19、实验系统工作电源5V/2A，12V/0.7A，带短路保护功能。
四、CPU核心板详细组成
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。
2、FPGA内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片
3、8M-Byte SDRAM
4、2M-Byte Nor Flash
5、4M-Bits EPCS4
6、JTAG编程调试接口
7、2个扩展接口，扩展FPGA共66个IO接脚
8、1个复位按键和一个用户LED显示
9、5V/DC电源输入接口
五、实验项目
1、基于QUARTUSII图形输入电路的设计
2、基于VHDL格雷码编码器的设计
3、含异步清零和同步使能的加法计数器
4、八位七段数码管动态显示电路的设计
5、数控分频器的设计
6、图形和VHDL混合输入的电路设计
7、基本触发器的设计
8、可控脉冲发生器的设计
9、基于VHDL的抢答器的设计
10、键盘接口电路的设计
11、AUDIO电子音乐实验
12、直流电机的测速和速度控制实验
13、步进电机驱动控制
14、交通灯控制电路实验
15、PS2接口键盘显示实验
16、VGA彩条信号发生器的设计
17、数字频率计的设计
18、多功能数字钟的设计
19、电梯控制的设计
20、AD/DA转换实验
21、正负脉宽调制信号发生器设计矩阵
22、基于VHDL的表决器的设计
23、NIOSII IP CORE设计
1）小NUISII系统设计
2）设计一个带SDRAM和FLASH的NIOSII系统
3）FLASH读写操作-流水灯的设计
……
六、配套软件
根据不同用户要求可配套不同版本的软件，随机配套的软件功能，支持VHDL硬件描述语言等多种设计输入。均支持功能仿真和时序分析，软件可运行在Windows9X/2000/NT及Windows XP操作系统下。
七、产品配置
设备名称 CycloneII基础型EDA技术实验系统
型 号 LH-E207
典型核心板 EP2C35
工作电压 ～220v±10%，50Hz±1Hz
附件清单 1 串口线 × 1 2 USB下载线 × 1
3 Quartus软件 × 1 4 实验例程 × 1
5 2号实验导线 × 40 6 实验指导书 × 1
注：使用本实验箱的配套仪器：电脑、示波器、万用表 。
