适用范围：

适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

产品详情

一、概述
GGD交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
GGD交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备》等标准。
二、环境条件
1、周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于35℃。
2、大气条件：空气清洁，相对湿度在温度+40℃时不超过50﹪；在较低温度时允许有较高的相对湿度，例如20℃时为90﹪，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
3、海拔高度不超过2000米。
4、装置安装时与垂直的倾斜度不超过5%，且整组柜子排列相对平整。
5、装置应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。
6、本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
7、如果上述使用条件不能满足时，应由用户和制造厂协商解决。

三、型号及含义

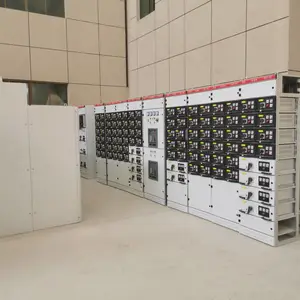

四、结构特征：

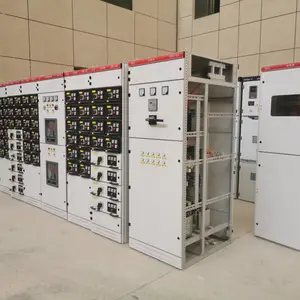

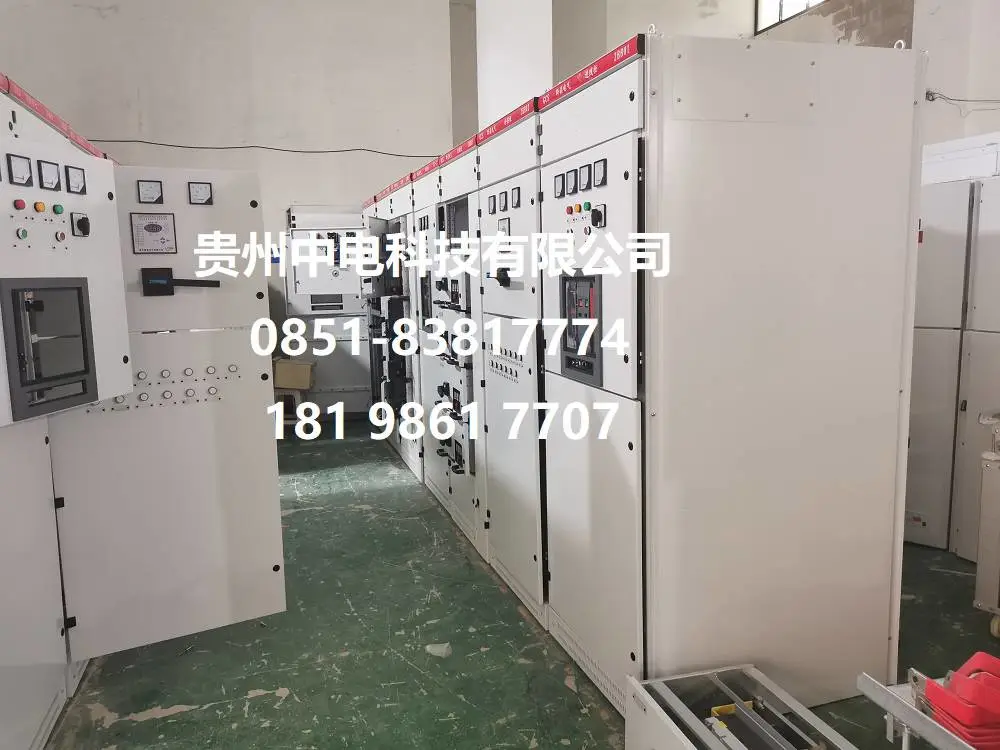

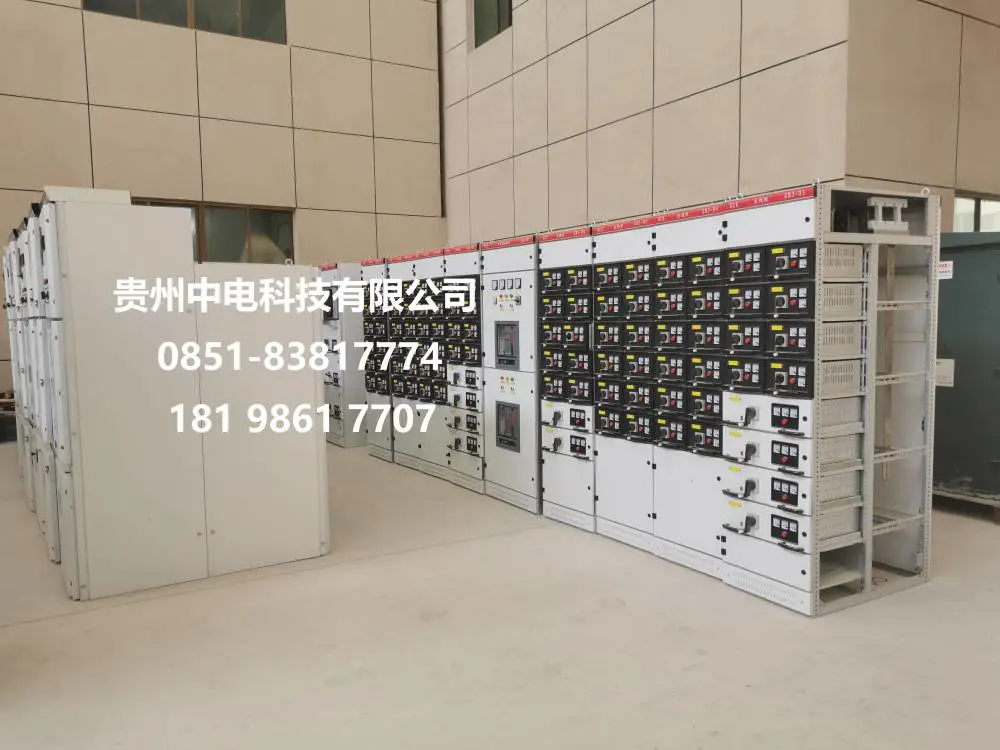

GGD型交流低压配电柜的柜体采用通用柜的形式，柜架用8MF冷弯型钢局部焊接组装而成，柜架零件及专用配套零件由型钢***生产厂配套供货，以***柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。
GGD型设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孑L排出，而冷风不断地由下端的槽孔补充进柜，使密封的柜俸自下而上形成一个自然通风道，达到散热目的。
GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸使整柜美观大方，面目一新。
柜门用转轴式活动铰链与柜架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与柜架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
装有电器元件的仪表门有多股软铜线与柜架相连，整柜构成完整的接地保护电路。

柜体面漆选用塑粉高压静电喷涂，附着力强，质感好。整柜呈哑光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体的防护等级为IP30，用户也可根据使用环境要求在IP20~IP40之间选择。

五、主要技术参数

六、订货须知
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
