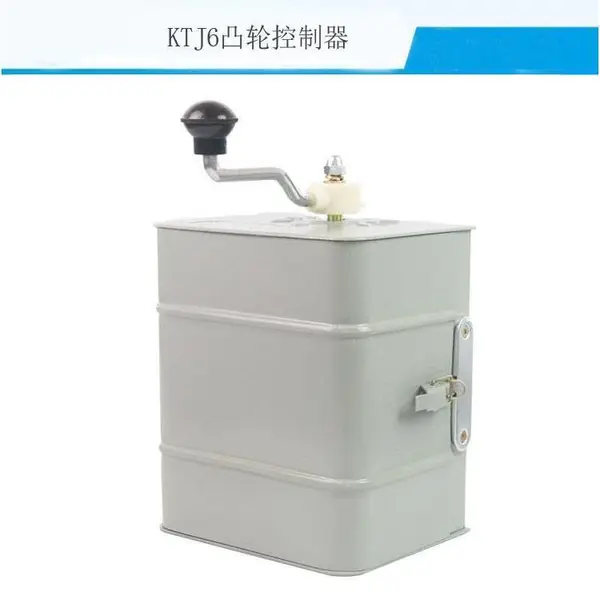

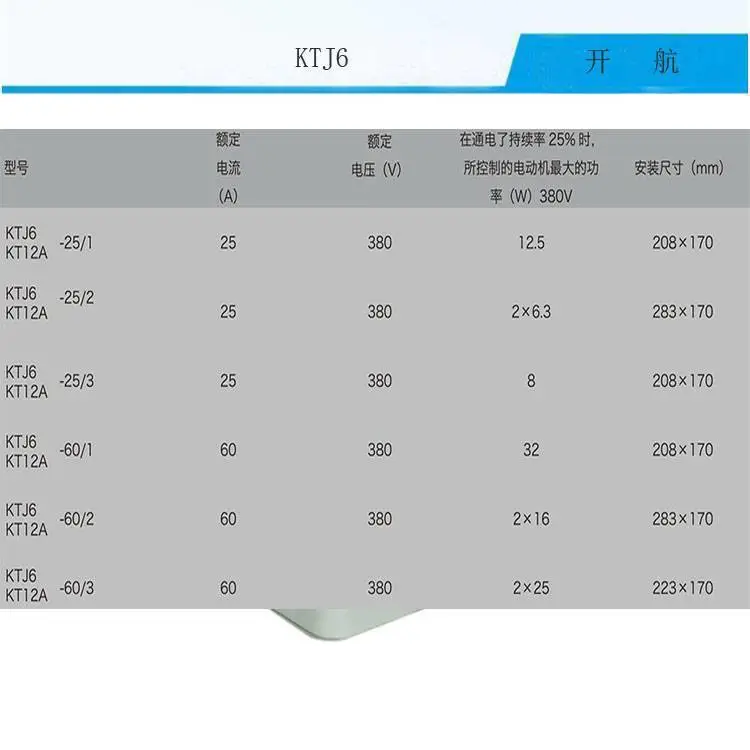

KTJ6-100/1凸轮控制器说明书

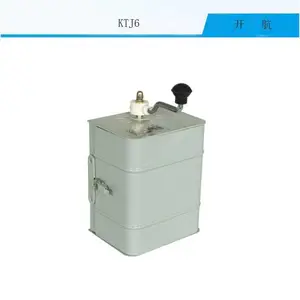

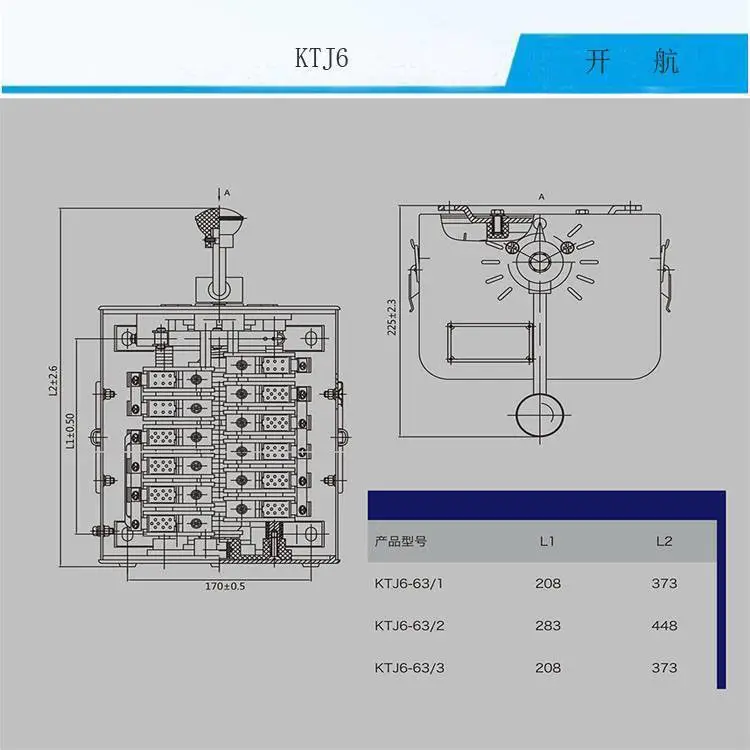

一、 凸轮控制器的结构
　　凸轮控制器从外部看，由机械、电气、防护等三部分结构组成。其中手柄、转轴、凸轮、杠杆、弹簧、定位棘轮为机械结构。触头、接线柱和联板等为电气结构。而上下盖板、外罩及灭弧罩等为防护结构。

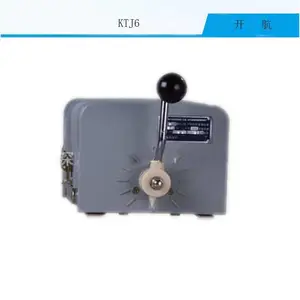

KTJ6-100/1凸轮控制器说明书

二、 凸轮控制器控制电路
　　1 ．电路特点
　　（ 1 ）可逆对称电路。
　　（ 2 ）为减少转子电阻段数及控制转子电阻的触点数，采用凸轮控制器控制绕线型电动机时，转子串接不对称电阻。
　　（ 3 ）用于控制提升机构电动机时，提升与下放重物，电动机处于不同的工作状态。
　　2 ．控制线路分析
　　（ 1 ）主电路分析
图 2 凸轮控制器原理图

　　凸轮控制器操作手柄使电动机定子和转子电路同时处在左边或右边对应各档控制位置。左右两边转子回路接线完全一样。当操作手柄处于***档时，各对触点都不接通，转子电路电阻全部接入，电动机转速***。而处在第五档时，五对触点全部接通，转子电路电阻全部短接，电动机转速。
　　（ 2 ）控制电路分析 凸轮控制器的另外三对触点串接在接触器 KM 的控制回路中，当操作手柄处于零位时，触点 1-2 、 3-4 、 4-5 接通，此时若按下 SB 则接触器得电吸合并自锁，电源接通，电动机的运行状态由凸轮控制器控制。
　　（ 3 ）保护联锁环节分析 控制器 3 对常闭触点用来实现零位保护、并配合两个运动方向的行程开关 SQ1 、 SQ2 实现限位保护。
