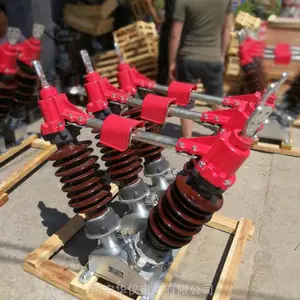

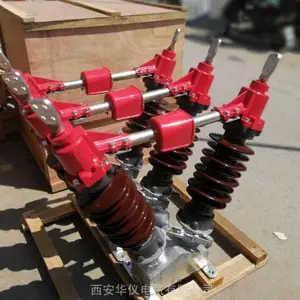

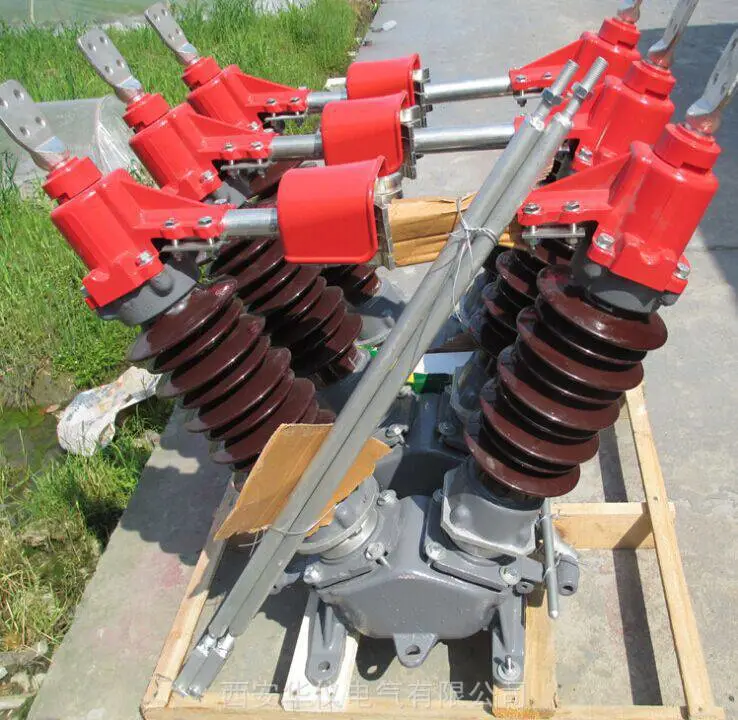

1、GW5户外高压交流隔离开关结构简介：

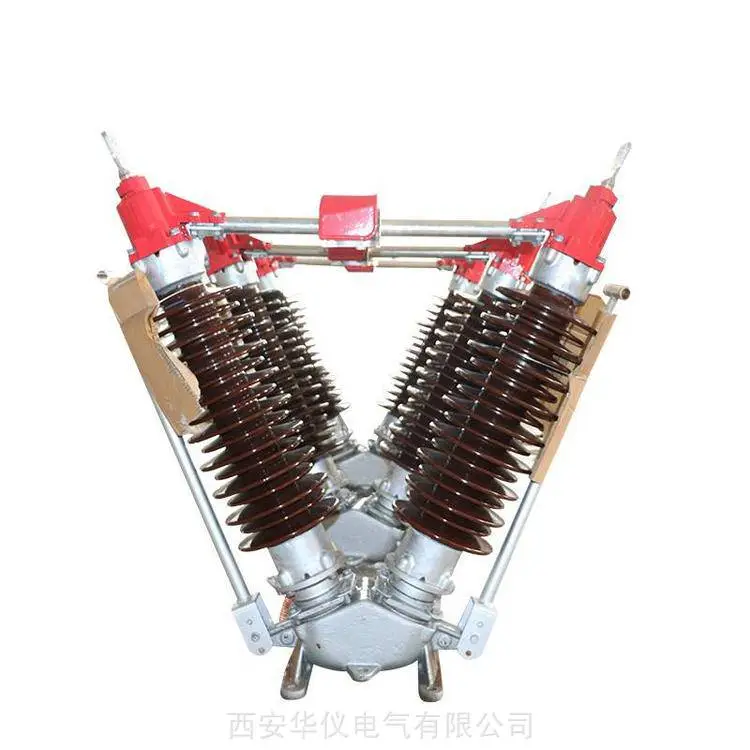

    单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

2、传动箱：

传动箱供配用机构传动轴90°转动时使用。

3、操动机构：

     本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

GW5户外高压交流隔离开关产品特点：

1、导电杆采用角铝结构，增加导电散热面积、提高导电可靠性；
2、采用新型触头及外压式触指结构，与原结构相比触头、触指表面积较大，具有良好的散热能力，消除了集肤效应的影响，同时具有良好的自清洁和耐磨损能力；该结构触头插入触指深度较深，大大提高了导电可靠性；
3、采用***的镀银工艺，大大增加了镀层的附着力，同时采用合适的触头压力，可靠***镀银层长期工作不脱落；
4、接线座与接线端子间采用固定软连接通流；接线端子上下两端采用绝缘轴套，确保通流可靠，转动灵活。接线端子与出线柱采用一体式结构，增加强度的同时减少了一个可能的发热点；
5、采用全密封结构轴承座，采用上下双道密封，防止雨水、沙尘对转动轴承的侵蚀，轴承表面填充足量的工作温度范围在 130℃～-60℃ 宽温润滑脂，确保气候炎热地区和高寒地区不发生润滑失效；
6、传动轴销采用不锈钢材质，传动环节采用热镀锌或不锈钢关节轴承，防腐能力强，转动阻力小，配合间隙小，传动可靠，可有效避免转轴锈死，确保转动灵活；
7、地刀采用一步动作式结构，接地动触头采用自力式结构，结构简单美观，操作力小，动作可靠；
8、钢质零部件采用热镀锌工艺处理；铜质零件表面镀银或镀锡处理；
9、主地刀机构与本体连接的垂直传动杆采用夹板和抱箍的连接方式，取消现场焊接和配钻，而且非常方便用户现场安装、调试、拆卸及维护；
