一、产品概述

    烟气在线监测设备运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照***设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

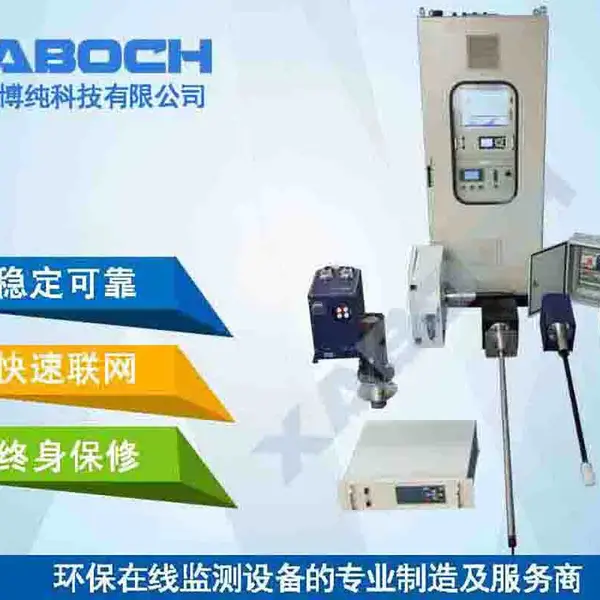

    烟气在线监测设备（CEMS）是功能齐全，整体水平的固定污染源在线监测系统。主要由以下几个子系统组成：

    1、固态颗粒物连续监测子系统，采用激光后散射单点监测。

    2、气态污染物连续监测子系统多组分气体分析仪（SO₂、NO_X、CO、CO2、HCL、HF、NH3）

    3、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统

    4、数据处理与远程通讯系统

二、技术说明

◢ 抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度；

◢ SO2、NOx采用紫外差分吸收光谱（DOAS）分析技术或红外线NDIR分析技术；

◢ O2采用电化学氧电池；

◢ 湿度采用高温电容法；

◢ 温度、压力、流速分别采用热敏电阻（PT100）、压力传感器和皮托管微压差法；

◢ 粉尘采用激光后散射法；

◢ 紫外差分吸收光谱（DOAS）分析技术除了能够测量SO2和NOx外，还能够分析NH3、Cl2、H2S、O3等气体；

◢ 与抽取热湿法CEMS相比，本系统具有结构简单、可靠性高、响应速度快、维护方便等优点；

◢ 与原位法相比，分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点；

◢ 本分析仪整机结构紧凑，方便运输和安装。

◢ 系统运行数据采集率≥90%，系统提供的检测数据资料可用率≥90%，并具有查阅历史数据功能。

◢ 输出单位：对所检测烟气的各种参数，系统除在就地分析仪器面板上显示外还均以4～20mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm³，流量计测出流速信号应折算成体积流量Nm³/s输出，温度单位为℃。

◢ 系统能够真正实现无人职守运行，系统具有自诊断功能及主要部件故障报警功能，包括：测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。

三、技术参数

四、产品特点

   维护方便，操作简单；

   气体室具有微伴热功能，减少透镜清洗周期；

   系统结构简单，集成度高；

   在引流泵的作用下，烟气经探头、伴热管线后直接进入气体室，测量SO2和NOx浓度，再进入氧化锆/湿度/引流泵模块后，直接排出，系统  构造简单，集成度高，维护方便；

   核心器件和算法全部自主研发；

   核心器件包括光源、光谱仪、气体室、湿度模块、粉尘仪等全部自主研发；

   DOAS算法自主研发，系统具有较强的市场竞争力。

五、主要功能

监测项目：烟尘（颗粒物）浓度、SO₂的（标准、湿基、干基和折算）浓度、烟气流速、烟气温度、烟气湿度、烟气含氧量等多项相关参数及统计排放率、排放总量等。

显示功能：全中文图形界面，可显示参数列表、实时曲线图、历史曲线图、历史数据、报警画面、报表等。

打印功能：定时打印和人工打印（包括画面、曲线、参数及报表）。

报警功能：超限报警、事故报警。

历史数据：***历史数据存储及显示功能，数据存储最小间隔可达1秒，存储量可达数年。

数据传输：系统的数据可通过局域网与其它计算机共享，也可以通过GPRS进行远程数据传输。

可扩展性：扩展性强，可根据政策和法规的改变随时增加新的内容。

通讯接口：RS232/RS422/RS485
