螺杆启闭机与铸铁闸门的安装与调试及使用保养 螺杆启闭机安装：1、 一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到***；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。 2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 3、 启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。 4、 安装启闭机根据闸门起吊中心线，找正中心使中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。 5、 启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。 6、 每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。启闭机调试 ：1、启闭机在无荷载的情况下，***三相电流不平衡不超过正负10%，并测出电流值。 2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。 3、启闭机的主令控制器调整，必须***闸门升降到上、下限位时的误差不超过1cm。 4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。 启闭机操作须知：1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。 2、操作前，对启闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。 3、电动运转时，操作人员不得离开现场，发现问题立即停机。 4、启闭机维修时，必须清除载荷。 5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。铸铁闸门安装：1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，***闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。 2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。 3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应***清除，以防止灰浆凝固后影响闸门启闭。 4、 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。 （二）使用保养 ：1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。 2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。 3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
保山灌渠铸铁闸门厂家 厂家：冀州区河畔水利机械厂 铸铁平面闸门性能特点：★广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。★闸门结构合理，便于安装，操作简便灵活，便于管理。★防腐能力强，可在PH=6-8的流体酸碱中使用。★止水效果好；正常渗水量L≤0.07L／m.s。 铸铁镶铜闸门技术标准 ： 1、本设备材料符合GB标准规定。 2、所有量度、尺寸、重量均用国际单位（SI）表示。 3、我公司已通过***质量体系认证。 YJ010 抛丸喷砂技术条件及检验方法 JB/ZQ4000.1-86 产品检验通用技术条件 铸铁镶铜闸门结构与要求： 整体结构要求：闸门由连续的框架、提升轴（闸杆）、闸板、吊耳、手电两用/手动启闭机、装配好的铸铁件等组成。闸门应有足够的强度，以***在储存、运输、操作等任何条件下都不会弯曲变形，所有结合部分和滑动表面都应是机械加工面，为了密封，闸门应带有镶铜密封圈。 闸框、闸座： 材料：HT250 GB9439-88。闸框应进行机械加工，以便与闸座或预埋件栓接。闸框两边应向上延伸。到闸门处于全开位置时闸板至少有一半支撑包含在闸框内，闸框应整体铸造，在工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5，闸框的厚度应在计算厚度上增加2mm的腐蚀余量，闸框内有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同材料制作的沉头螺钉与闸框联结，此密封座面应加工到≤3.2μm的表面粗糙度，闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接，闸框与墙框结合面间在安装时应充填有粘结剂。 　　　　　公司的主要产品为：螺杆启闭机从0.3吨至200吨，有手动式、电动式、手电两用式、封闭式等多种型号。卷扬式启闭机从5吨至2*150吨等多种规格。闸门分铸块和钢两种，规格从0.2m*0.2m至5m*5m多种规格。 一、QL型螺杆式启闭机 该产品有手动平推式和侧摇式，有手电两用式，还分为单吊点和双吊点。其中小吨位启闭机带有机锁装置，3吨以上启闭机配有高度指示器和上下行程限位装置。　　二、QPQ、QPK（快速闭门）型卷扬式启闭机 该产品25吨以下为手电两用式，40吨以上为电动式且带有安全过载保护装置，均配有上下极限装置。另外我公司可根据用户具体要求生产各种吨位的高扬程卷扬机和移动式启闭机。　　三、铸铁平面滑动闸门 该闸门止水效果好，耐腐蚀，安装维护简便，适用于工程中的单向、双向止水。　　四、钢闸门 我公司按照***，根据用户设计要求组织生产制造。我公司还可根据用户设计要求采取新工艺进行表面喷锌处理。　　五、智能仪器仪表类 该产品包括闸门开度测控仪、荷重测控仪、闸门开度荷重测控仪、开度双荷重测控仪、水位测控仪、水位差测控仪，并可根据用户要求开发新功能的智能仪表。　

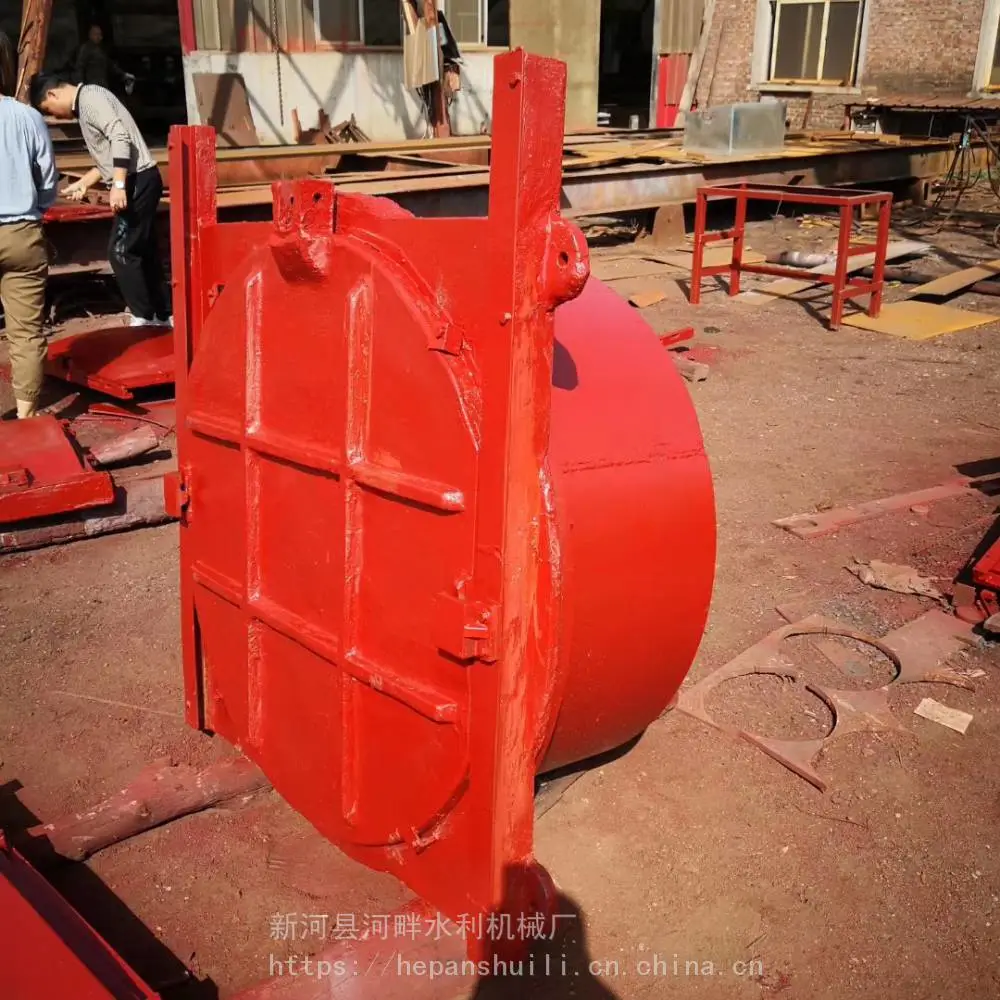

河道铸铁闸门厂家 厂家：冀州区河畔水利机械厂 铸铁镶铜闸门技术标准 ： 1、本设备材料符合GB标准规定。 2、所有量度、尺寸、重量均用国际单位（SI）表示。 3、我公司已通过***质量体系认证。 YJ010 抛丸喷砂技术条件及检验方法 JB/ZQ4000.1-86 产品检验通用技术条件 铸铁镶铜闸门结构与要求： 整体结构要求：闸门由连续的框架、提升轴（闸杆）、闸板、吊耳、手电两用/手动启闭机、装配好的铸铁件等组成。闸门应有足够的强度，以***在储存、运输、操作等任何条件下都不会弯曲变形，所有结合部分和滑动表面都应是机械加工面，为了密封，闸门应带有镶铜密封圈。 闸框、闸座： 材料：HT250 GB9439-88。闸框应进行机械加工，以便与闸座或预埋件栓接。闸框两边应向上延伸。到闸门处于全开位置时闸板至少有一半支撑包含在闸框内，闸框应整体铸造，在工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5，闸框的厚度应在计算厚度上增加2mm的腐蚀余量，闸框内有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同材料制作的沉头螺钉与闸框联结，此密封座面应加工到≤3.2μm的表面粗糙度，闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接，闸框与墙框结合面间在安装时应充填有粘结剂。 　　PGZ铸铁拱形闸门装置与调整： 1、在闸门装置前,首先检查各部衔接部位的螺栓能否因运输装卸中形成的松动，如有松动应以加固。 2、检查主立框与附框、主立框与横框、闸板与闸框衔接的止水面能否有错位，如有错位则松动联合螺栓将止水面调整在同一平面内。必需采用需求整体装置，严禁拆开装置。 3、装置调整，闸门的一期工程根底布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，*可停止二期浇注。
