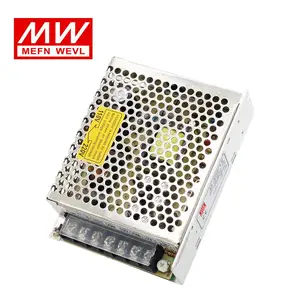

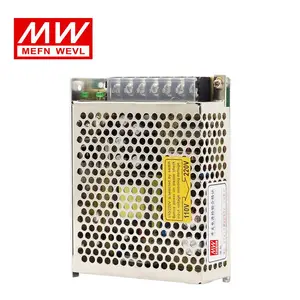

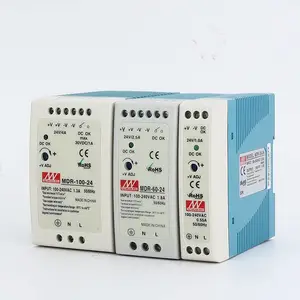

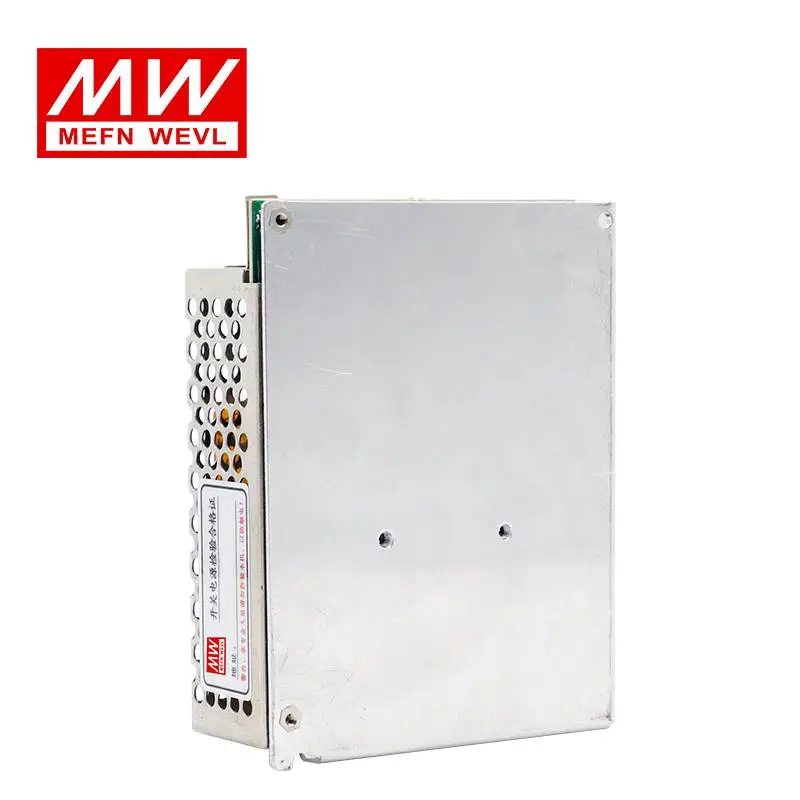

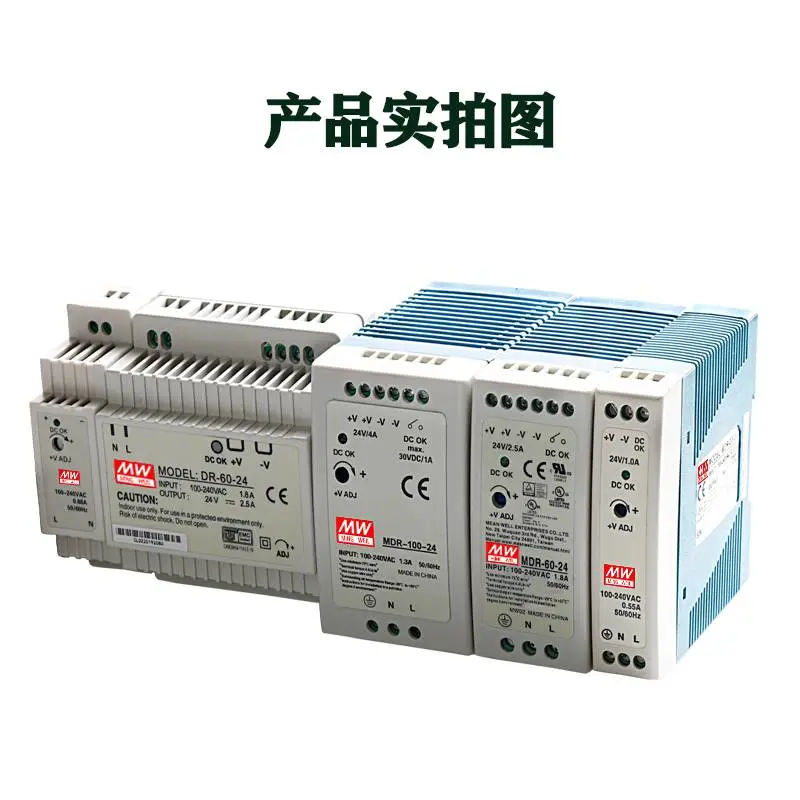

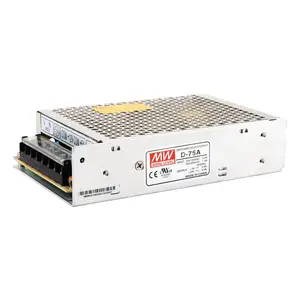

台湾MEANWELL明纬开关电源

开关电源产品广泛应用于工业自动化控制、***设备、科研设备、led照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，led灯具，通讯设备，视听产品，安防监控，led灯袋，电脑机箱，数码产品和仪器类等领域。

主要类型编辑

现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。

开关电源内部结构这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是dc/dc转换器。因此直流开关电源的分类是依赖dc/dc转换器分类的。也就是说，直流开关电源的分类与dc/dc转换器的分类是基本相同的，dc/dc转换器的分类基本上就是直 流开关电源的分类。

直流dc/dc转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式dc/dc转换器；另一类是没有隔离的称为非隔离 式dc/dc转换器。

隔离式dc/dc转换器也可以按有源功率器件的个数来分类。单管的dc/dc转换器有正激式（forward）和反激式（flyback）两种。双管dc/dc转换器 有双管正激式（doubletransistor forward converter），双管反激式（double transistr flyback converter）、推挽式（push-pull converter） 和半桥式（half-bridge converter）四种。四管dc/dc转换器就是全桥dc/dc转换器（full-bridge converter）

非隔离式dc/dc转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。

开关电源内部结构图单管dc/dc转换器共有六种，即降压式（buck）dc/dc转换器 ，升压式（boost）dc/dc转换器、升压降压式（buck boost）dc/dc转换器、cuk dc/dc转换器、zeta dc/dc转换器和sepic dc/dc转换器。在这六种 单管dc/dc转换器中，buck和boost式dc/dc转换器是基本的，buck-boost、cuk、zeta、sepic式dc/dc转换器是从中派生出来的。双管dc/dc转换 器有双管串接的升压式（buck-boost）dc/dc转换器。四管dc/dc转换器常用的是全桥dc/dc转换器（full-bridge converter）。

隔离式dc/dc转换器在实现输出与输入电气隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用 范围，也便于实现不同电压的多路输出，或相同电压的多种输出。

在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。所以开关管数越多，dc/dc转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。

非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具备的一些特性。
