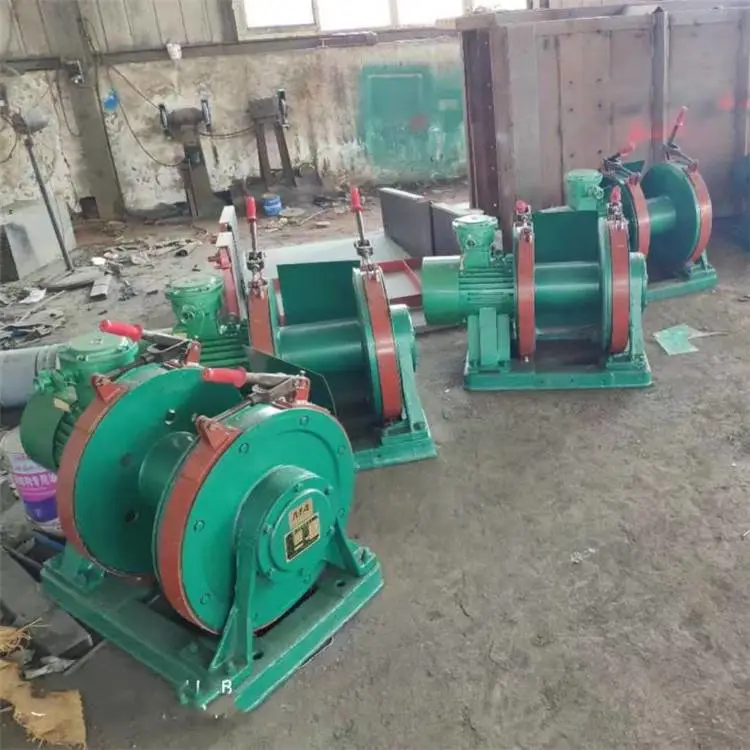

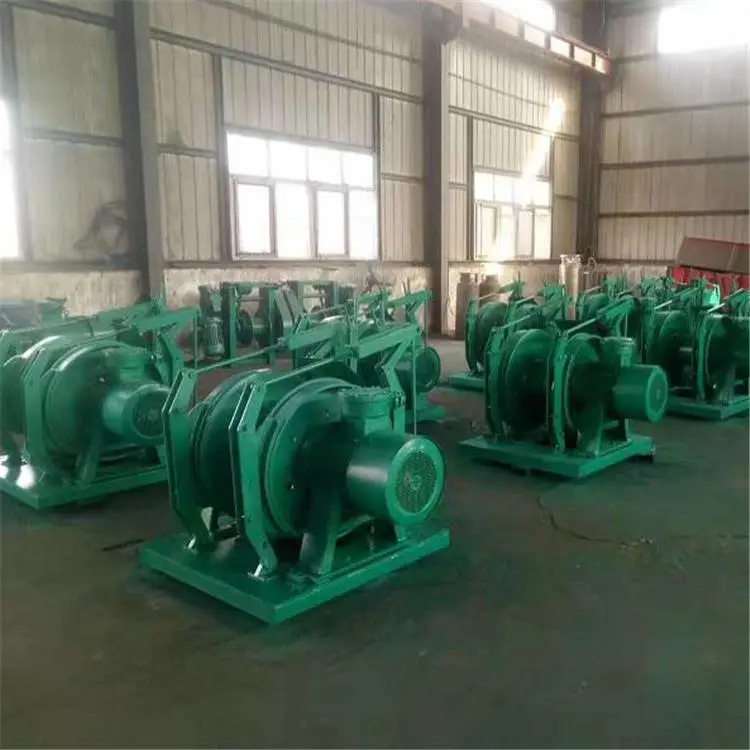

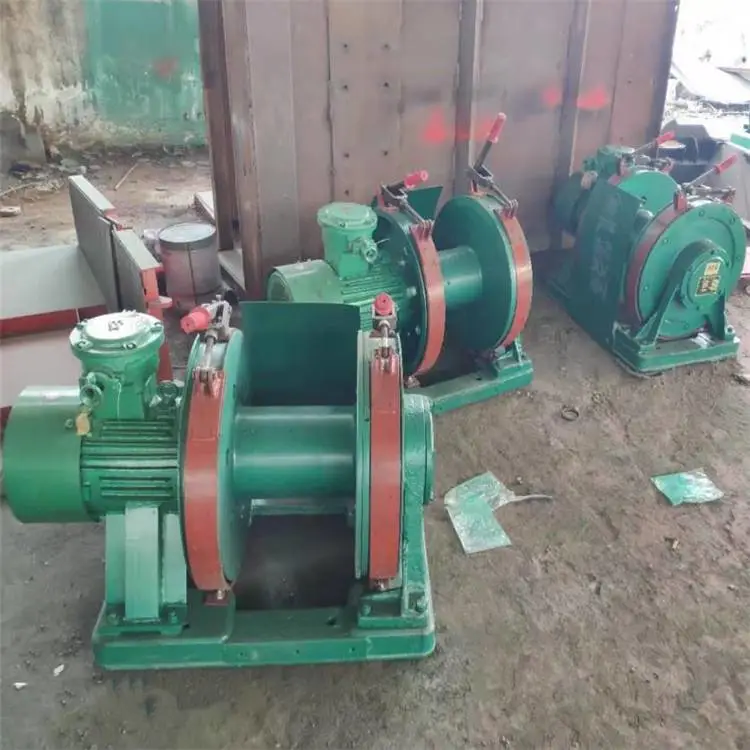

JD系列调度绞车型号：JD-0.5(3KW)，JD-1(11.4KW)，JD-1.6(25KW)，JD-2(25KW), JD-2.5(40KW)，JD-3(45KW),JD-4(55KW)JD系列调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车JD系列调度绞车的介绍JD系列调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用。绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效***、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。可适用于有沼气或煤尘较多的场合，由于绞车卷筒安装了防护装置，所以整机使用和操作非常***。JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于25度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。

调度绞车结构：调度绞车主要有卷筒及行星齿轮传动装置，刹车装置，轴承支架，底座，电动机等组成。

JD-1（JD-11.4）型调度绞车的组成部分

JD-1型调度绞车由电动机、齿轮与传动装置、滚筒装置、制动闸、工作闸、底座等部件组成。

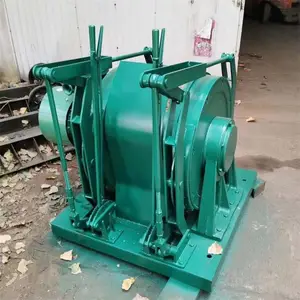

JD-1.8（JD-25）型调度绞车的组成部分

JD-1.8型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

JD-2.5（JD-40）型调度绞车的组成部分

JD-2.5型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

调度绞车工作原理：调度绞车通过电动机经由减速机系统提供给卷筒扭矩，利用钢丝绳与卷筒的缠绕，以及刹车装置控制卷筒运转和停止，满足调度和搬运物料之目的。调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器，实现对绞车正转，反转，停止的控制，同时也能实现对电动机的保护。

调度绞车型号的含义 JD系列调度绞车主要型号有：JD-0.5(3KW)，JD-1(11.4KW)，JD-1.6(25KW)，JD-2(25KW), JD-2.5(40KW)，JD-3(45KW),JD-4(55KW)调度绞车是用以调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其它辅助牵引作业。
