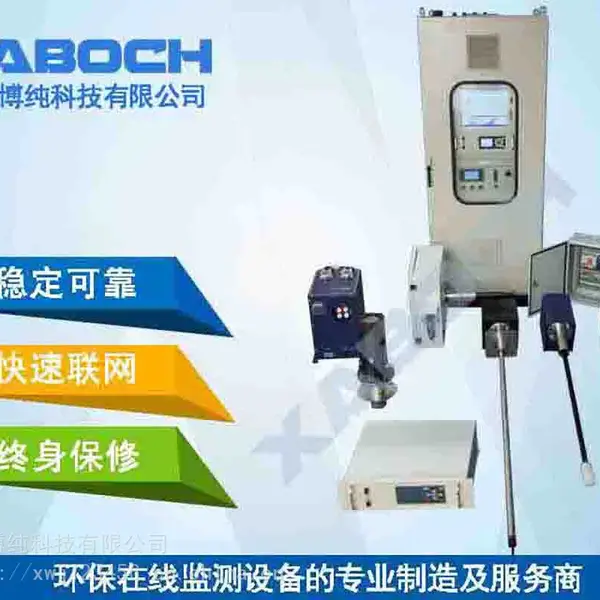

锅炉脱硫烟气二氧化硫 一氧化氮 颗粒物在线监测系统介绍以及安装

烟气排放连续监测系统（简称CEMS），可对固定污染源（如锅炉、工业炉窑、焚烧炉等）排放烟气

中的颗粒物、气态污染物的浓度（mg/m³）和排放率（kg/h、t/d、t/a）进行连续地、实时地跟踪测试。或者说，CEMS是烟气排放在线监测和排污计量系统。

CMES一般由烟尘检测子系统、气态污染物监测子系统、烟气参数监测子系统、系统控制及数据采集处理子系统四个基本部分组成。

CMES按测量方式可分为抽取冷凝法、抽取热湿法、原位法、在位法等。

本公司烟气排放连续监测系统采用抽取冷凝法，抽取式冷凝法CEMS能够测量SO₂、NO_x、O₂、温度、压力、流速、湿度、粉尘等，其中：

 SO₂、NO_x采用紫外差分吸收光谱（DOAS）分析技术

 O₂采用电化学法

 湿度采用高温电容法

 温度、压力、流速分别采用铂电阻、压力传感器和皮托管微压差法

 粉尘采用激光后向散射法

   紫外差分吸收光谱（DOAS）分析技术除了能够测量SO₂和NO_x外，还能够分析NH₃、CL₂、H₂S、O₃、HCL等气体。

    本系统具有测量准确、可靠性高、投资成本低、响应速度快等优点；

本系统具有支持在线校准、测量值波动小、可靠性高、设备简单等优点；

本系统具有安装调试方便、现场设施要求低等优点。

本CMES系统整机结构紧凑，方便运输和安装。

技术优势

核心器件和算法全部自主研发

核心器件包括光源、光谱仪、气体室、湿度模块、粉尘仪等全部自主研发，DOAS算法也自主研发，系统具有较强的市场竞争力；

***排放预处理采用加酸冷凝器，确保低量程SO2气体不损失；

技术规格

 重量：约100kg

 测量参数：SO₂、NO_x、O₂、温度、压力、流速、粉尘

 伴热管线温度：120?C～200?C

 探头伴热温度：120?C～200?C

 防护等级：机柜IP42，

 供电：220VAC，3000W

 环境温度：-20?C～50?C

 环境湿度：5%Rh～95%Rh（不结露）

 对外输出：4-20mA，RS232，RS485

 取样单元（探头、过滤器、温控器）；

 预处理单元（取样泵、除湿、细过滤、排水等）；

 反吹单元（压缩气源、反吹气路、控制阀等）；

 仪柜：2000×600×800MM（高*深*宽）

本测定安装适用于对固定发作源排出的二氧化流(SO2)，氮氧化物(NOX)，一氧化碳 (CO)，二氧化碳(CO2)，及氧气(O2)成份中止丈量，它可以对烟道排气等污染源中止长期稳定有效地监测，从而抵达控制大气污染的目的。 希望你在操作之前细致阅读本运用阐明书，置信这对你今后的正确合理操作运用本安装有积极的指导作用。除了本运用阐明书，还附有关于仪表和附属设备的运用阐明书，也请细致阅读。 气样采样探头    运用阐明书     （注1）SO2，NO，CO，CO2检测仪中，有前述1~4成份与O2检测仪兼具型，也有不具备O2检测仪等的规格种类。 本安装有主机箱（用于屋外设置组成，内部以中止过某些特别装置和布置中运用的特殊附属品包装箱。请您在分别翻开这两件包装后，务必认真阅读本阐明书下面第2条关于装置和衔接的细致阐明，然后装置屋外机箱主体和气体探头号。 装置前，首先确认“规范附属品”及“特殊附属品”数目，确认“所购配件图”中的清单上能否分歧。但是，曾经过性能测试和调整，组装在主机箱内的部件均没有列入所购配件的清单中，对特别装置部件和前述所购配件图纸明细表分别予以清单确认。万一在翻开包装箱时，发现该安装或附属品中有破损和短少，请尽早与当地近的本公司办事处或代理商有关人员获得联络。特别是运输途中破损或丧失的，由于牵涉到要中止保险索赔中的运输损伤审定项目，宜尽速处置。为了不致给用户构成不用要的省事，一经发现异常，应立刻和本公司联络。 本书在以下的数页中凑合本剖析仪设备的工作原理·组织构造·调整维护和颐养维修的有关内容中止逐一细致引见，这些内容关于贵用户今后正确高校地运用本剖析仪设备是极为重要的，请务必予以高度注重并认真阅读体会，如有不明白的中央，请向本公司讯问。本书中呈现的跨度即为量程的意义。 2 装置 2.1 设备装置场所的选定 1) 应尽量装置在气体采样探头的设置点左近，这样能够防止因导管过长, 呈现影响或延迟检测数据等状况。 2) 请留意机箱入口处的样品气体压力值, 当样品气体压力特别低, 或样品气体粉尘含量较多时, 会构成排液分别器内的压力降低，构成其中的液体被抽吸往排液口流出, 致使产生排液流入剖析仪主机等严重事故, 一旦呈现这种状况，请和本公司联络处置。 3) 请留意避开直接承受太阳，热源，锅炉等辐射的中央，以及避开经常直接被风吹，受震动的中央。 4) 请尽量防止放置在含有腐蚀性气体的空气环境中。 5) 央求环境温度-5 ~ 40℃, 湿度95%RH以下。 6) 请事前充沛思索本安装维护颐养，调整修理所需求的空间。 7) 应尽量远离大电流的电源线,高压电线等容易产生干扰源的中央，选择具备良好接地条件的场所。 8) 在仪表室中中止远间隔测定等状况下，本设备输出信号（电流信号）能够衔接数百米长的导线来中止数据显现，记载和仪器调整，但应留意使信号衔接线尽量远离各类干扰源. 9) 由于被安装没有防爆构造，所以不宜在易发作爆炸的环境中运用。 10) 留意必需求装置单独D类型接地。 11) 在易发作雷击的中央，请给电源和信号线装置避雷器。
