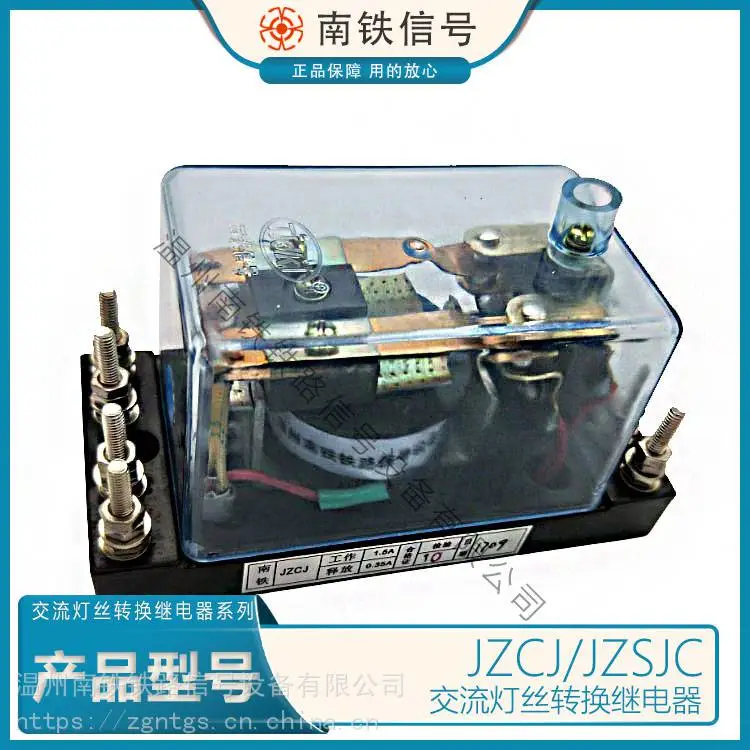

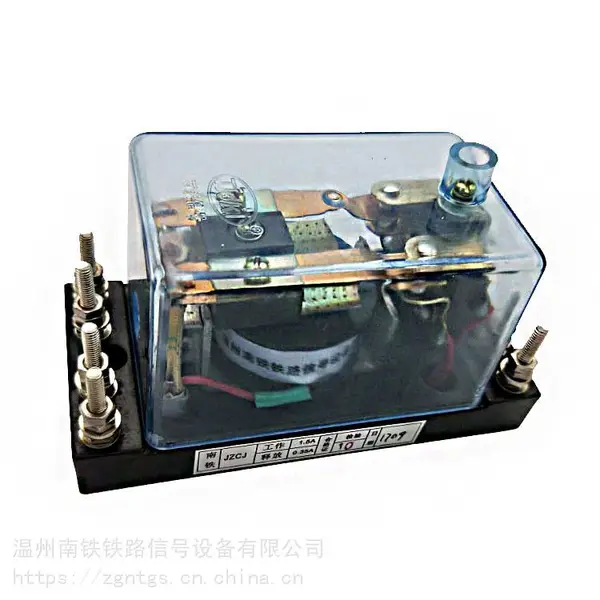

JZCJ  交流灯丝转换继电器

JZCJ型交流灯丝转换继电器是很早就作为信号点灯电路中灯丝主丝断丝转换到副丝的灯丝转换继电器而广泛应用，它属于弹力型非插入式继电器。

继电器主要由电磁系统、动接点单元、静接点单元、底座、外罩等组成。

主要技术指标

继电器的机械特性：

a)接点间隙不小于0.6mm。

b)前接点压力不小于150mn(15gf)。

c)后接点压力不小于150mn(15gf)。

继电器的电气特性：

a)额定电流ac2.1a。

b)工作值不大于ac1.***。

c)释放值不小于ac0.3***。

d)继电器的接点当通过100ma电流时，其接触电阻不应大于0.05ω。

e)在试验的标准大气条件下，其绝缘电阻不应小于100mω；

f)在气压不低于86kpa条件下（相当于海拔高度1000m以下）继电器的绝缘耐压应能承受交流正弦波50hz、1000v有效值电压，历时1min应无击穿或闪络现象。重复试验时的电压值应为原试验电压值的75%。

工作位置

线圈及接点有对应的端子与外线连接，继电器的工作位置如下图

JZCJ型交流灯丝转换继电器工作位置
