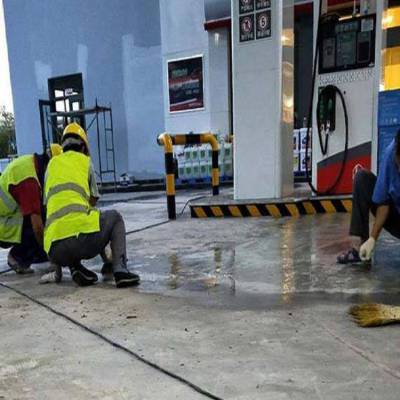

施工工艺 1、清理；先将起鼓、脱皮、裂缝等破损部位的松动部分剔掉若剔除不干净会影响后期地面的粘接强度，对低于3mm的部位，过于平整的部位和有油污的部位要进行拉毛处理，拉毛方法用凿毛机或人工用电镐凿毛。 2、清扫；对底面的浮土等杂物清扫干净，用高压水枪冲刷干净，冲刷时应将泥浆冲出作业面并防止回流。 3、水润；用水冲刷干净后应将水保留在作业面一段时间，将作业面充分湿润，直至***渗水为止（观察没有气泡冒出）施工时必须保持作业面湿润状态，但不能有积水。 4、材料调配；先把水倒入容器内再放入修补料，将材料与水混合搅拌，加水量在16%-17%严禁多加水。搅拌时须充分搅拌均匀，观察无干粉气泡即可，混合均匀后倒在处理好的作业面上用刮板或抹子摊平。桥梁伸缩缝修补：将粉料与石子（瓜子石05青石子）1:1重量比拌和均匀加入8%-8.5水搅拌。

在水泥混凝土路面硬化过程中,由于各种因素引起的固化翘曲将长期存在,会对其平整度、耐久性产生重要影响.通过野外铺筑水泥混凝土足尺试验路面,观测、分析了5种养生方式下其早期、终凝时的温度场.结果表明:普通养护剂养生和塑料薄膜养生分别使水泥混凝土路面产生了7.1,6.5℃/26cm的内嵌温度梯度;虽然不同养生方式下水泥混凝土路面早期温度场变化规律基本相同,但差异也较为明显,而且这种差异主要由养生材料的太阳辐射吸收率、热交换系数等参数不同所致.

水泥路面薄层修补料，是以水泥为基础结合剂，高强度材料（石英砂）作为主骨料，辅以高分子胶粉、高效减水剂、早强剂、膨胀剂、防离析等物质配制而成的超早强型混凝土结构修补材料。本产品具有自流性好，快硬、早强、高强、无收缩、微膨胀；、无害、不老化、对水质及周围环境***，自密性好、阻锈等特点。

施工工序

A.基面清理：对原结构混凝土基面，用钢丝刷将松散物清除，并用空压机将灰尘吹净。

B.基面浸润：在浇筑前2~3小时将基面用水充分湿润并除去明水；冬季施工时，应在灌注前将基面用不超过65℃的温水充分湿润并除去明水。

C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。

D.制拌：根据现场修补面积与修补速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和： 次加2/3水，拌和30s； 次加1/3水，拌和150s。冬季施工时，应采用不超过65℃的温水进行拌和，拌和料温度应在10℃以上。
