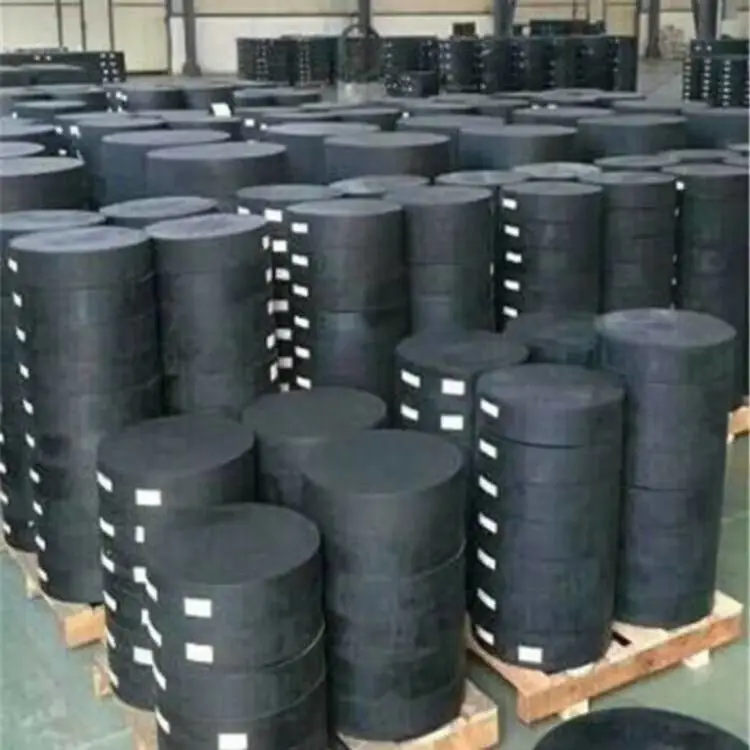

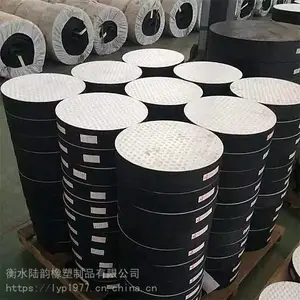

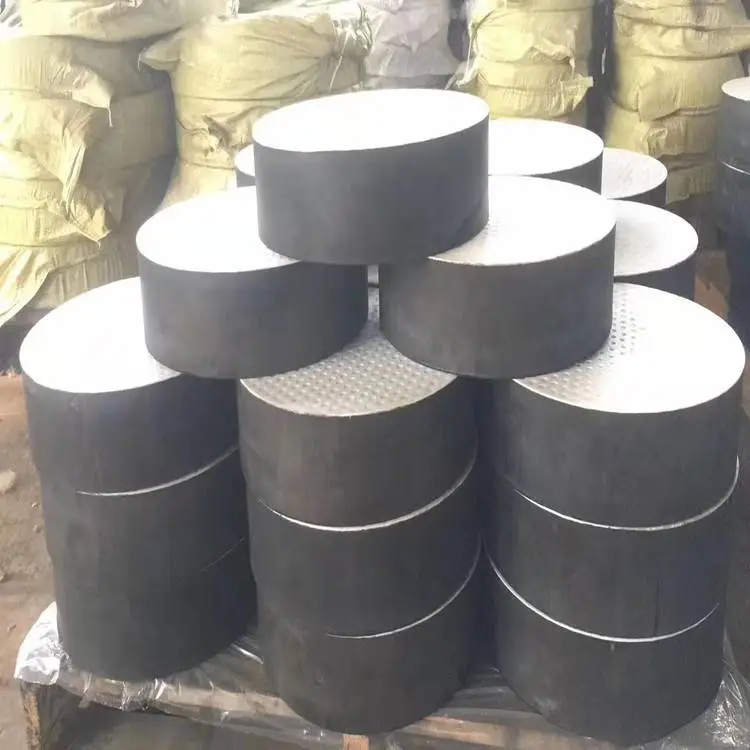

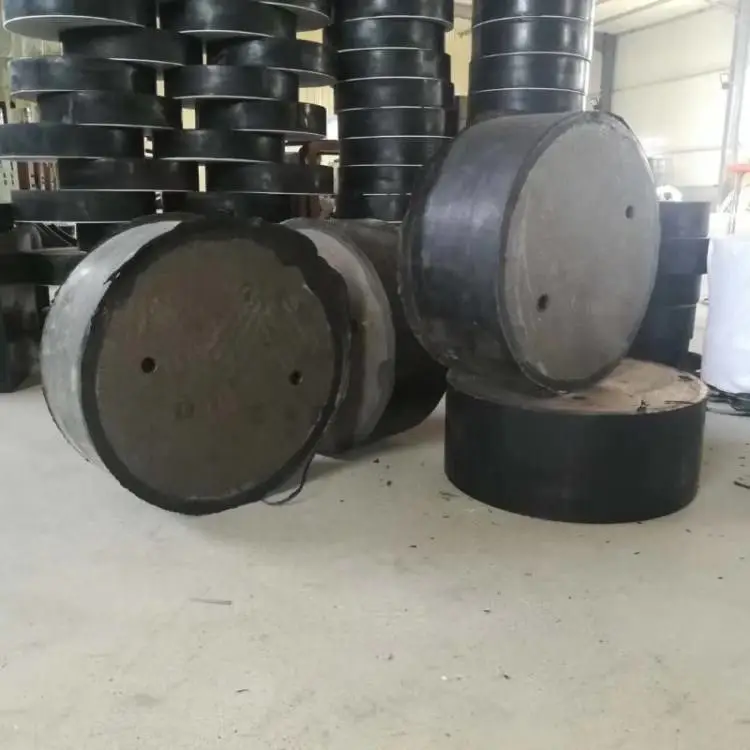

陆韵圆形板式橡胶支座 四氟滑板橡胶支座规格支持定制

圆形板式橡胶支座不仅技术性能优良，还具有构造简单，价格低廉，无需养护，易于更换，缓冲隔震，建筑度低等优点。因而,在桥梁界颇受欢迎，被应用。

板式橡胶支座：名称代号：GJZ表示公路桥梁矩形支座；GYZ表示公路桥梁圆形支座；TBZ表示铁路桥梁板式支座。形式代号：F4表示四氟滑板支座，不加代号的是普通支座。外形尺寸：矩形长×宽×mm；圆形：直径×mm。
盆式橡胶支座：GPZ：支座名称；公路盆式支座。用数字表示竖向承载力，单位KN。SX,DX,GD,表示支座类型。（F）F表示耐寒、常温型不表示。

支座备注
1、普通板式橡胶支座（GJZ系列、GYZ系列）依靠自身的剪切变形来适应梁体的伸缩位移。

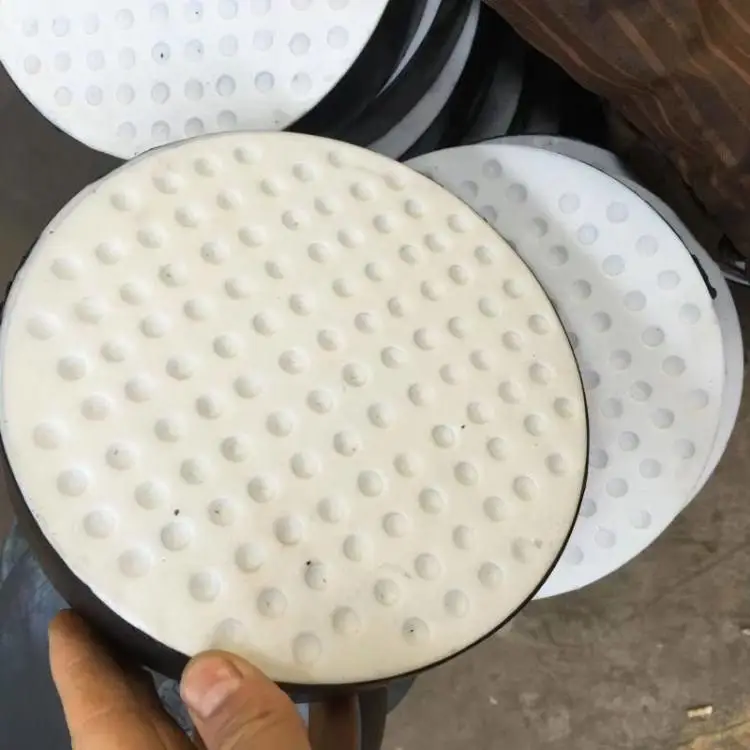

2、四氟乙烯滑板式橡胶支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板与不锈钢板的相对滑动来适应梁体的位移，位移量大。
3、球冠系列桥梁板式橡胶支座在传力均匀性上，明显普通桥梁板式橡胶支座。它能有效地、可靠地将上部结构的荷载传递到桥墩上，并且的改善了在支座按装过程中产生的偏压脱空等不良现象，特点适应于坡桥、弯桥、斜桥、曲线桥等布置复杂的桥梁上。
板式橡胶支座的适用范围
1、 普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
2、 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同.

陆韵圆形板式橡胶支座 四氟滑板橡胶支座规格支持定制  橡胶支座安装步骤

1、如果出现个别支座落空，出现不均匀受力B、支座发生较大的初始剪切变形C、支座偏压严重，局部受压，侧面鼓出异常，而局部落空调整方法一般可用千斤顶顶起梁端，在支座上下表面铺涂一层水泥砂浆(或环氧树脂砂浆)。再次落梁，在重力作用下支座上下表面相互平行且同梁底，墩台顶面全部密贴；同时使一片染两端的支座处于同一平面内，梁的纵向倾斜度应加以控制，以支座不产生时显初始剪切变形为佳。普通板式橡胶支座安装注意事项2矩形支座短边应与顺桥方向平行安置，以利于梁端转动。若需长边平行于顺桥向时，需通过转角验算。圆形支座具有各向同性。安装无需考虑方向性，只需将支座圆心同设计位置中心点相重合即可。为防止在离心力下梁体横向移动，可安装横向挡块。使用普通板式橡胶支座一般设有固定端与活动端。使用等支座时，水平位移由同一片梁的两端支座的剪切变形共同实现。也可用厚度较小的橡胶支座支座。

通常我们建议公路桥梁板式橡胶支座安装以春秋季节更佳。若预计不可能在春秋季节安装，则设计使用橡胶支座时可适当增加度，使其在、低温时，上部构造的位移量△L靠橡胶支座的单方向剪切变形来实现。即：△L≥0.5h0且满足h0≤0.2a，其中h0 -支座橡胶层总厚度，a -支座短边尺寸。同时若支座增加所需度不能满足h0≤0.2a时，则应采用四氟板式支座。 这样可在任何气温下安装支座，并使大剪切变形能控制在允许范围内，而无需用特殊手段施工。当梁体有纵向坡度或综合坡度时，可按下列几种方法处理。

在梁端底面与支座这间安置楔形钢板将支座扩垫石(梁端底面)制成斜坡状(图2-4)此种方法适用于坡度≤1%的桥.。采用坡型支座(适用于坡度≥1%的桥)对于有纵向坡或综合坡的桥梁采用坡型板式橡胶支座，早年法国CIPEC公司已提出，并得到了的应用。我国公路规划设计院一九八年七月出版的“板式橡胶支座”一书中又做了大量的阐述，随着坡型支座应用范围的不断扩大，我国工程技术人员逐步规范了其名称和基准尺寸的标注方法。有斜坡的圆形板式橡胶支座-圆坡支座(设计代号YT)；有斜坡的球冠形板式橡胶支座-球坡支座(设计代号YPQ)；有斜坡的矩形板式橡胶支座-矩形斜坡支座(设计代号JP)。注：以上三种斜坡的支座统称为坡度支座。通常适用于四种坡度和设计代号2%的坡度设计代号为“A”、4%的坡度设计代号为“B”6%的坡度设计代号为“C”、8%的坡度设计代号为“D”C、基准尺寸的标注方法(图2-5)坡型支座的厚度(度)H指的是支座的中心厚度，坡型支座的厚度及平面尺寸是常规支座的额定厚及平面尺寸。D、坡度支座的安装及调整方法应符合2.1、2.2、2.3、所述(如在综合坡上使用、要依据支座上的坡度方向线选择适当的位置
