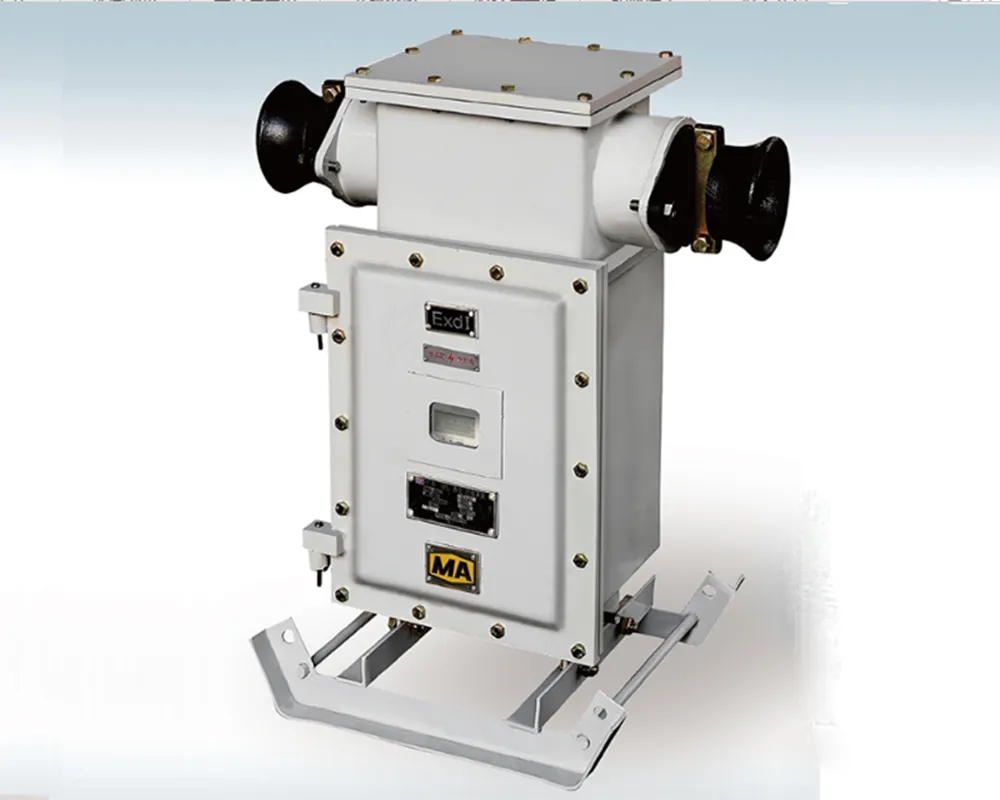

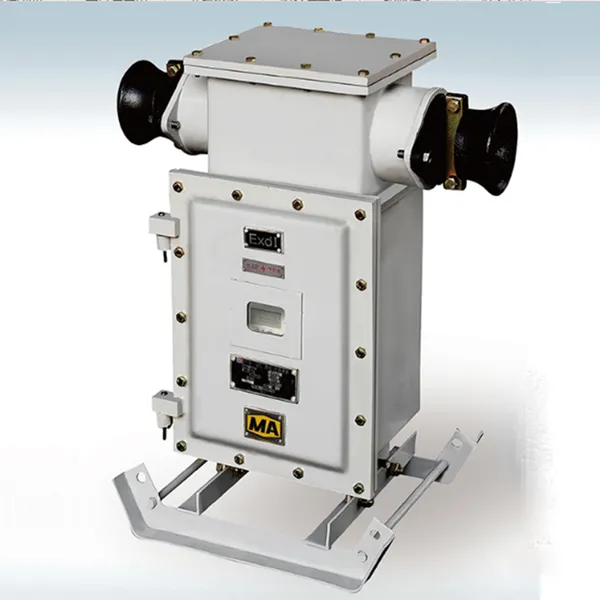

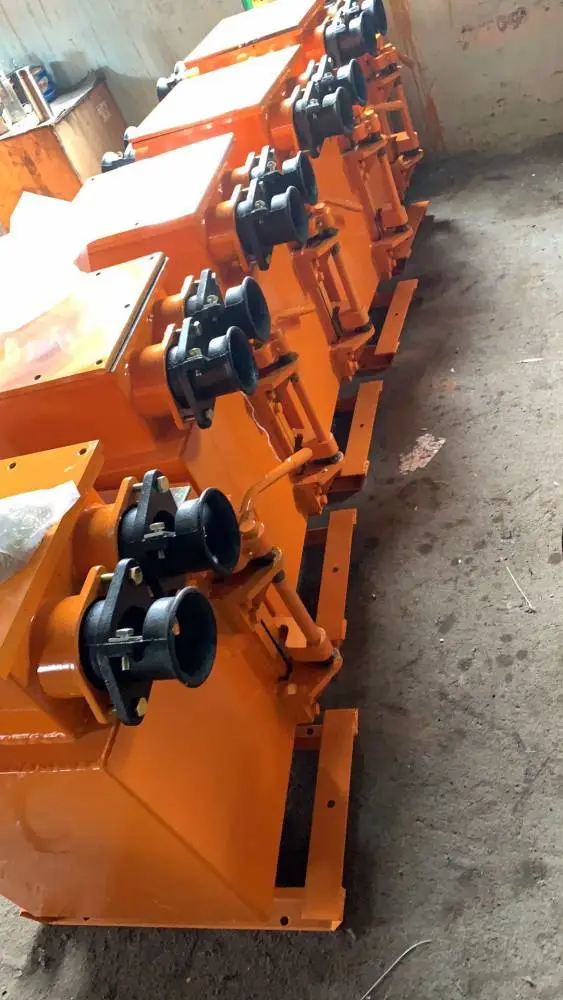

沪东DBB-400矿用隔爆电度表箱

DBB-200/1140（660） DBB-400/1140(660)矿用隔爆型电度表箱

一、使用范围及工作条件

   1、DBB矿用隔爆型电度表箱（以下简称电度表箱）主要用于煤矿井下或其他周围介质中含有爆炸性气体（甲烷）的工业企业中，供交流电压至1140V电流至400A电力系统积算有功功率或无功功率的电能之用

2、电度表箱在下列条件下能可靠工作

  a、海拔不超过1000m,周围环境压力为80-110kPa;

b、周围空气环境温度为-5—+40℃；

c、周围空气相对湿度不大于95%（+25℃）；

d、在有甲烷混合物及煤尘爆炸危险的煤矿井下；

e、无剧烈震动、颠簸；

f、与水平面的安装倾斜度在2°以下的环境中；

g、防止水或其他液体侵入起动器内部；

h、无破坏金属及绝缘的气体和蒸汽的环境中；

二、型式、技术特点及结构：

电度表主要技术特点

    表计量功能

1）、分时计量有功正、反向电能（有功计量方式和设置）。

2）、分时计量有功需量及发生时间，并存储其数据。

    复费率功能

3）、功率因数实时显示

4）、高亮度LCD（中文）显示：可实现分时段（峰、平、谷）对电量、电费进行记录、统计与打印报表

    通讯功能

1）、电表可同时通过RS485接口和红外线进行通讯。真正实现两方面通讯而互不干扰，其中RS485接口通讯率为1200~9600bps可选，红外通讯口通讯率为1200bqs，当通讯线路中断时，不影响正常计量。

2）、RS485接口与电表内部实行电气隔离，并设计防雷击电路

    输出功能

1）、具有有功脉冲输出功能。

2）、具有无功脉冲输出功能。

3）、具有1HZ时钟信号输出，

 事件记录功能

1）、可记录电表运行时间

2）、实时测量A、B、C三相电压、电流、功率有效查及当前功率

主要技术指标

准确度等级：1级

互比电压：3×220V/380V  3 ×377/100V（三相四线）  3 ×100V  3 ×380V（三相三线）

额定电源：3×1.5（6）A、3×5（20）A、3×10（40）A、3×15（60）A

          3×20（80）A、3×30(100A)

额定频率：50HZ

起动电流：0.002In

潜动：具有防潜动逻辑设计

功率计算：由于经电压，电流到互感器接入，则计数器读数需乘互感器倍率才等于实际用电度数。如电压互感器为660/100V电流互感器为200/A，电度表的计数指示值为3822.5（本月）-3800.3（上月）=22.2度，则实际用电量为：

22.2×660/100×200/5=5860.8度

电度表箱结构与外形：

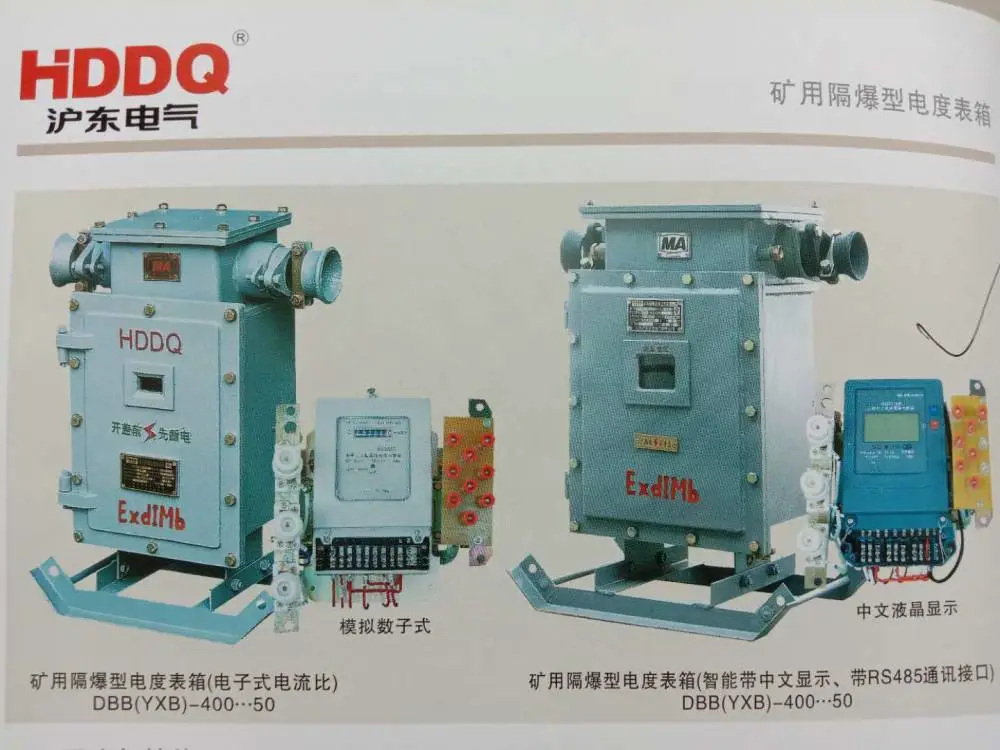

  电度表箱有隔爆接线箱和隔爆主体组成防爆外壳，箱门采用螺钉紧固手摇门式结构，主体内中间装成电度表，通过观察窗阅读电度表记录数字。右侧装接线板，装有换接不同电压的联接片，左侧装三只保护电压回路的熔断器（内装6.5×45，1A的玻璃管熔断丝）。电度表箱背面装两只电压互感器，两只串心式电流互感器，套住A，C两相主接线柱上。

   电度表，电压互感器，熔断器，接线板均装在芯架上，为了便于安装时调整电度表垂直位置，支架具有微调机构。

三、使用与维护

   4.1正常使用电度表箱，每隔2~3年应定期检查一次，才能***准确计度，安装后停止事业半年以上的电度表，应重新检查后再使用。

   4.2在拆除电度表时，必须使电流互感器二次回路闭路，按照箱盖背面的接线图，可在接线板上把电流回路的三个接线头短接，如图所示，以防止互感器的二次开路。

   4.3经检查后的电度表，装入表箱后，要做成套运转试验。度验电压为额定电压，电流不小与电度表标定电流的10%（即能使电度表转动），功率因电源，电度表都应正向转动。这表明该台电度表接线正确。若出现反向转动则说明某一相接线错误，必须根据接线图进行更正。

   4.4由于电度表箱属于电气仪表，在运输是（特别是运往井下安装地点），更要注意。不使电度表受到剧烈振动和冲击。把箱内电度表拆下，由工作人员随带至安装地点，在拆卸电度表时，只要把内部固定芯家的四只螺钉，接线板IJ处标号为，2，3的电流线和熔断器处A、B、C三相电压线拆下，即可把整个芯架取出。

四、注意事项

  1、搬运过程中，应避免强烈振动，严禁翻滚。

  2、在使用过程中，不可随意更改控制控制电器和操作机构的零部件，否则不能***产品可靠工作。

  3、在对产品隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29mm。]

  4、随同产品装相时供应以下文件：

    （1）煤矿安全证书

    （2）产品合格证

    （3）产品说明书

五、定货须知：

  1、产品型号、名称

  2、额定电流、电压

  3、订货数量
