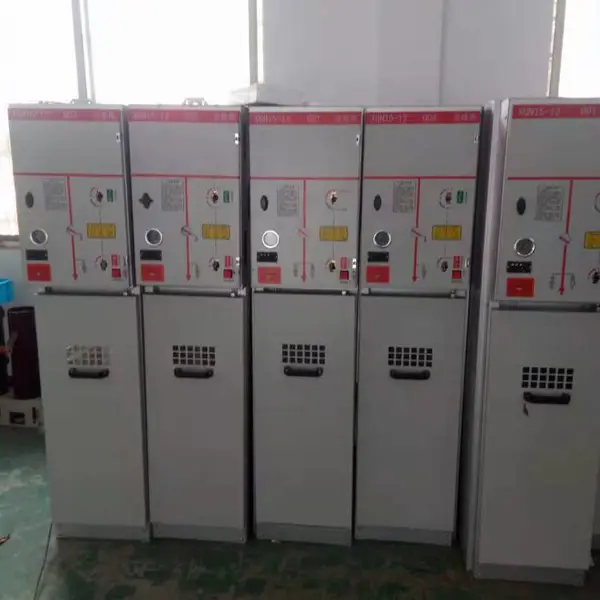

XGN15-12（SF6）固定式六氟化硫高压开关柜

一、概述

1.1产品概述

HXGN15-12(F)、HXGN15-12（F·R）箱式固定交流金属封闭开关设备（以下简称“开关设备”），用于额定电压12KV、额定电流630A及以下的环网供电或辐射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的***高压环网柜。

本高压环网柜符合：GB3906《3~35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》，DLT404《户内交流高压开关拒订货技术条件》标准。HXGN15-12户内高压环网柜价格

1.2订货须知

高压环网柜订货时须提供下列资料：

1高压环网柜的主电路方案编号、主结线系统图、排列图、平面布置图。

2辅助回路电气原理图、端子排列图。

3开关设备内电器元件的型号、规格、数量。

4备品、配件的名称及数量

5有特殊要求情与本公司协商。

二、产品结构

开关设备由柜体、主开关（SF6负荷开关或组合电器)、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道，在出现内部故障时保护操作人员。

母线室的母线覆合绝缘，直接连接在负荷开关的接线端子上。三相母线按纵向排列，使得开关设备左右可任意扩展，极易变换其布局。仪表室位于开关设备的上部，室内可装设电流表、电压表、指示灯以及电动操作机构等。

三、高压环网柜使用条件

正常使用条件下

1周围空气温度：-15℃~+40℃；

2海拔高度：1000m及以下；

3湿度条件：

       日平均值不大于95%水蒸气压力日平均值不超2.2kPa。

       月平均值不大于90%水蒸气压力月平均值不超1.8kPa。

4地震烈度：不超过8度。

5没有腐蚀性或可燃性气体等明显污染的场所。  HXGN15-12户内高压环网柜价格

注：超出上述正常使用条件时，用户可与本公司协商。
