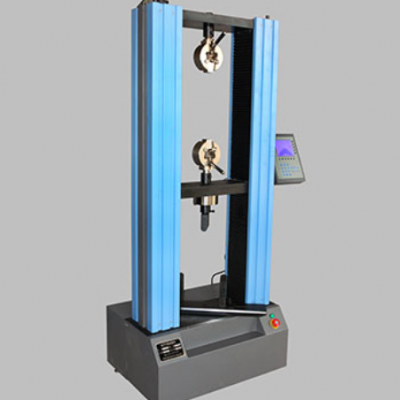

龙门式数显电子拉力试验机

型号：WDS-50

仪器资料：

主要用途
本机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/***/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
主机结构
该机采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组成门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
综合性测试平台
本机单片机作为硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。
试验力测量：
负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，***了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。
位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统
采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效***、噪音低、传动平稳的特点。
变形测量系统
可根据试验标准的要求来选配大变形测量系统
保护装置
根据不同的试验，可调节限位保护开关位置，z有效防止夹具对撞。
具有过载、过流、漏电等保护功能。
