| 产品特性:消防蝶阀 | 品牌:德特森 | 型号:D371X-16 |
| 结构形式:垂直板式 | 3C阀门类别:工业 | 订货号: DN50-DN65-DN80-DN100-DN125 |
| 货号: DN150-DN200-DN250-DN300-DN350 | 材质:球墨铸铁 | 连接形式:对夹 |
| 适用介质:水 | 压力环境:PN16 | 工作温度:-10~80 |
| 标准:国标 | 流动方向:双向 | 驱动方式:蜗轮 |
| 零部件及配件:手轮 | 用途:截止 | 口径:DN100 |
| 公称通径:DN125 | 安装尺寸:DN150 | 规格:DN200 |
| 消防蝶阀:D371X-16 | 蜗轮蝶阀:D371X-16 | 对夹式蝶阀:D371X-16 |

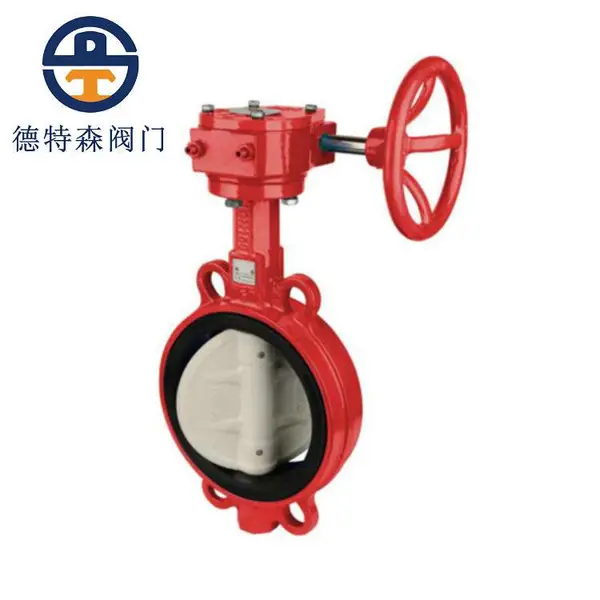

一、消防蝶阀D371X-16概述:
1、软密封结构,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈可位于阀体上,也可以位于蝶板上,以适用不同介质,供用户灵活选择。
4、本阀具有双向密封功能,安装时不受介质流向的影响,也不受空间位置的影响,可在任何方向
安装。
5、本阀结构独特,操作灵活,省力,方便。
二、消防蝶阀D371X-16主要技术参数:
公称通经DN(mm) | 50~1200 | 50~1200 | |
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃~90℃,氟橡胶:-20℃~180℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性介质等 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
三、消防蝶阀D371X-16主要零部件材料:
零件名称 | 材料 | 制造标准 | GB/T 122387-89 |
阀体 | WCB、QT450-10、HT200、HT250 | 法兰标准 | GB9113-2000、GB17241.6-1998 |
蝶板 | WCB、QT450-10、HT200、HT250 | 结构长度标准 | GB12221-89 |
阀轴 | 2Cr13 | 检验标准 | GB/T 13927-92 |
密封圈 | 丁腈耐油橡胶 | ||
填料 | 柔性石墨 |
四、D371X-6/10/16对夹式蜗轮传动软密封蝶阀主要外形连接尺寸 (单位:mm):
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
