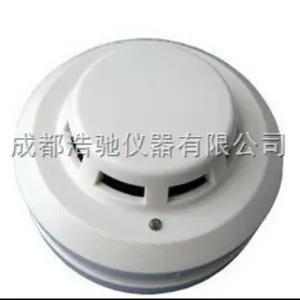

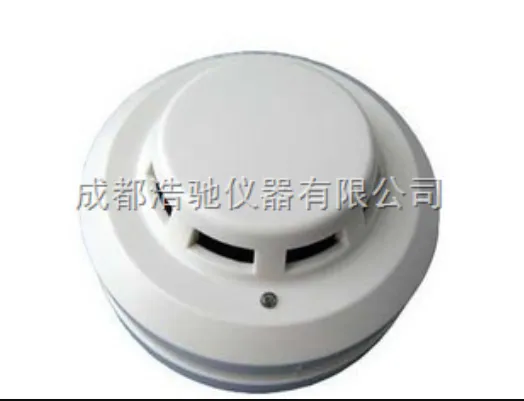

光电感烟火灾探测器

型号：JTY-GD-G3

仪器资料：

一、概述JTY-GD-G3点型光电感烟火灾探测器（以

下简称探测器）是采用红外散射原理研制而成的点

型。本探测器结构新颖、外形

美观、性能稳定可靠、抗潮湿性强，适用于宾馆、

饭店、办公楼、教学楼、银行、仓库、图书馆、计

算机房、配电室及船舶等场所。

二、特点

1.地址编码可由电子编码器事先写入，也可由控

制器直接更改，工程调试简便可靠。

2.单片机实时采样处理数据、并能保存14个历史

数据，曲线显示跟踪现场情况。

3.具有温度、湿度漂移补偿，灰尘积累程度及故

障探测功能。

4.无极性二总线信号。

三、技术特性

1.工作电压：信号总线电压：总线24V允许范

围：16V～28V

2.工作电流：监视电流≤0.6mA,报警电流≤

1.8mA

3.指示灯：报警确认灯，红色，巡检时闪烁，报

警时常亮

4.编码方式：电子编码（编码范围为1～242）

5.保护面积：当空间高度为6m～12m时，一个探

测器的保护面积，对一般保护场所而言为80m2。

空间高度为6m以下时，保护面积为60m2。具体参

数应以《火灾自动报警系统设计规范》（GB

50116）为准。

6.线制：信号二总线无极性

7.使用环境：温度：-10℃～+55℃,相对湿度≤95%，不凝露

8.外形尺寸：直径100mm高56mm（带底座）

9.外壳防护等级：IP23

10.壳体材料和颜色：ABS，象牙白

11.重量：约120g

12.安装孔距：45mm～75mm

13.执行标准：GB4715-2005

四、结构特征与工作原理

1.探测器外形示意图如图1所示。

2.工作原理探测器采用红外线散射原理探测火

灾，在无烟状态下，只接收很弱的红外光，当有烟

尘进入时，由于散射作用，使接收光信号增强，当

烟尘达到一定浓度时，可输出报警信号。为减少干

扰及降低功耗，发射电路采用脉冲方式工作，可提

高发射管使用寿命。
