LX3-IIH电动起重机高度限制器 高度限位器 行程开关

简介：

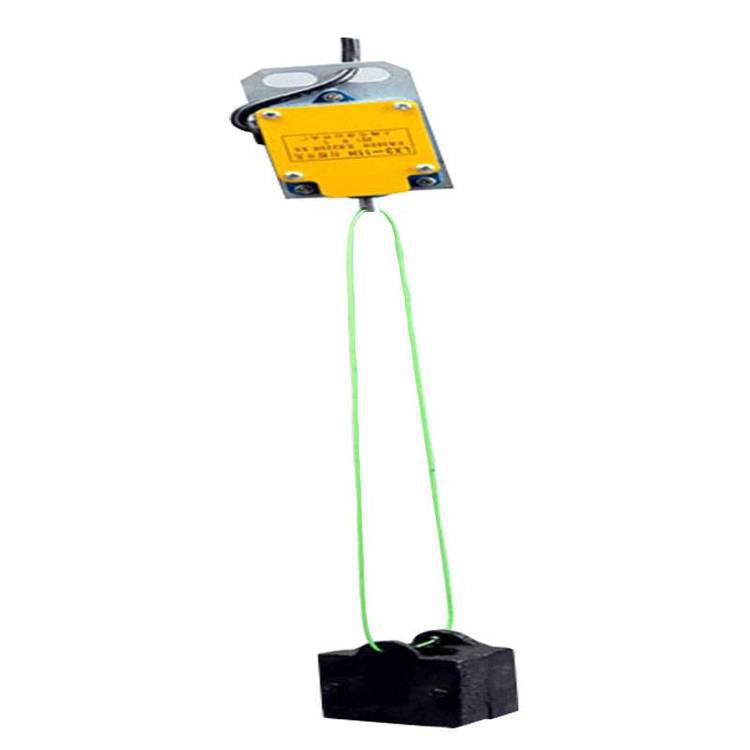

重锤限位器一种由装在电动葫芦卷扬外壳侧面的开关座、紧固在开关座上的限位开关、吊索绳、重锤组成的重锤式单向断火限位器。其特征在于：

1.吊索绳一端固定在限位开关中的拉杆上，另一端穿过重锤上的孔并由紧定螺钉锁紧，重锤通过另一偏置孔空套在电动葫芦楔紧端的钢丝绳上，重锤端头装有锁绳盖板；

LX3-IIH电动起重机高度限制器 高度限位器 行程开关

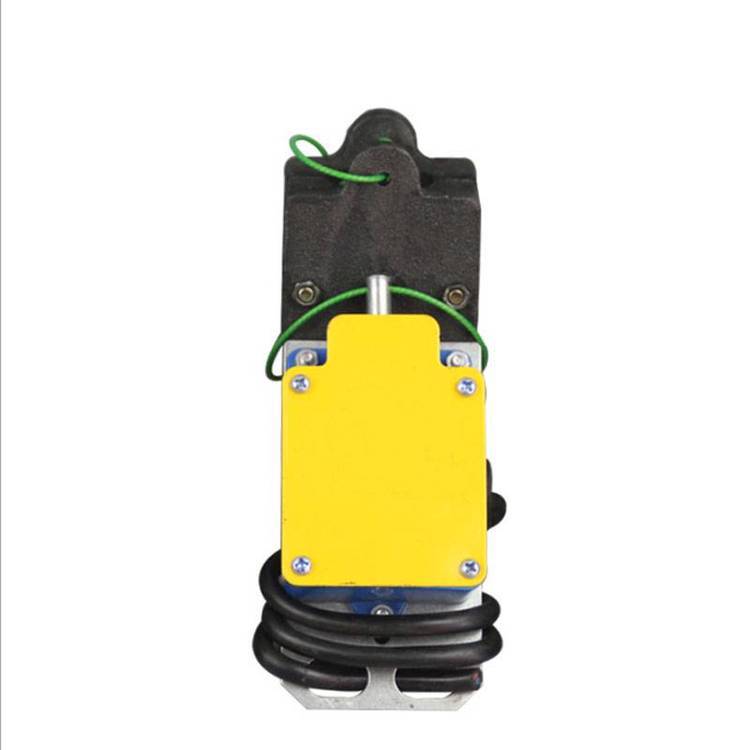

2.限位开关是由开关和接触器改装而成，拉杆在重锤的拉力下，使得触头处于闭合状态，导杆的上端穿过本体后装有复位弹簧和调整螺母，导杆通过一对弹簧与触桥相连组成快速通、断机构；

3.限位开关的触头分别串联接在电动葫芦的主电路中

断火限位器实际是行程开关的一种，断火就是切断电源。其特点是动作时可直接切断电动机主电源，而不需先切断控制回路电源再切断主电源，还作为当接触器触头粘连断不开主电源的再保护。可安装在机身之外，便于检修。

断火限位器主要有动静触头，推位杆（动作杆）、基座、盖及壳体等所组成，当起升钩上升或下降到一定极限位位置时，对断火限位器上推拉杆产生推或拉的动作、使其中一对动静触头分断，切断主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，合触同时重新闭合。

"防冲顶限位 LX3-11H重锤限位器 电动葫芦起升高度限制器"的额定电压为380（V），型号是LX3-11H，额定电流为5（A），适用范围是电动葫芦防撞装置，
