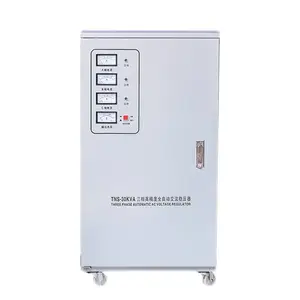

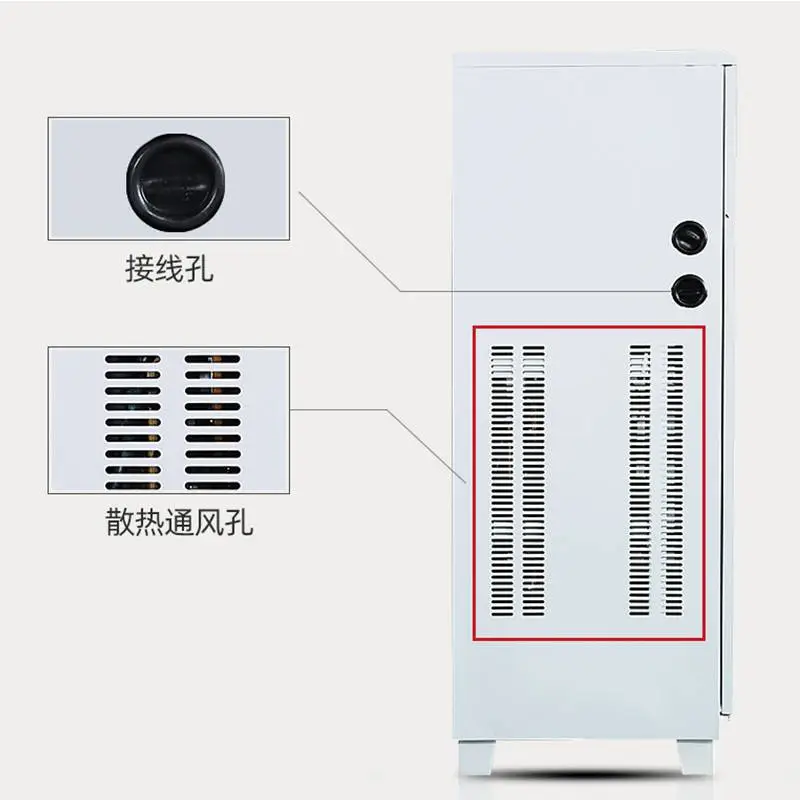

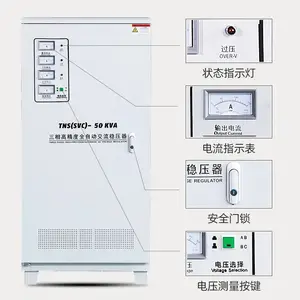

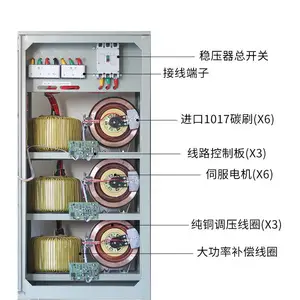

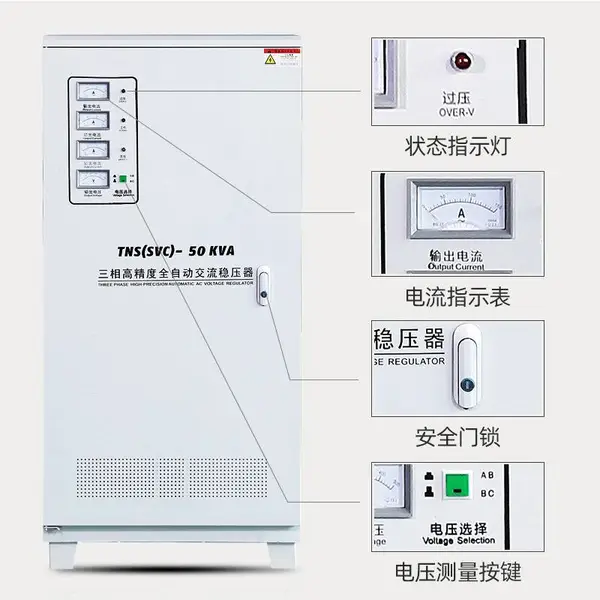

TNS-20KVA 三相稳压器 20000W横机 数控 雕刻机380V稳压电源，开关稳压器是通过控制晶体管在ON状态、OFF状态之间切换（开关动作）使输出电压保持稳定。晶体管完全处于ON状态时，Vce（sat）<=1V，晶体管的集电极-发射极电压Vce很小。此时，纵然有集电极电流Io流过晶体管，也不会引起过大的功率损耗。

另外，开关稳压器处于OFF状态时无集电极电流，当然也就不存在功率损耗。这就是开关稳压器功率损耗小的主要原因。开关稳压器处于按需供应，非串联稳压器的一直供应。

开关电路输出的电流不是直流，它的后面还需要连接整流平滑电流，把脉动电流转换成直流电流。大多数新型器件均能在无负载的情况下工作，对于这一规则，极少有例外情况。一些设计技术使得 LDO 在使用任何输出电容（尤其是低 ESR 电容）的情况下都能保持稳定状态，它们也用于保障器件在无负载情况下的稳定性。对于少数需要负载的现代器件，这一限制一般是通过旁路元件的漏电流造成的，而不是稳定性原因造成的。那么，您如何辨别呢？请参阅数据手册。如果器件需要最小负载，数据手册必定会提供一些信息。

ADP1740 和其他低电压、高电流 LDO 都属于这一类。在最糟糕的情况下，集成电源开关产生的漏电流大约是 100 ?A (85°C) 和 500 ?A (125°C)。在无负载的情况下，漏电流会对输出电容充电，直到开关的 VDS 低到足以将漏电流减小至可以忽略不计的水平，同时增加空载输出电压。数据手册指出，至少需要 500 ?A 的负载，因此，如果器件要在高温下工作，则建议使用仿真负载。该负载小于设备的额定值 2 A。图 B 显示了 ADP1740 数据手册中列出的最小负载电流规格。如果数据手册中未明确指出最小负载，该怎么办？在大多数情况下，是不需要最小负载的。虽然听起来可能不太令人信服，但是，如果需要最小负载，数据手册中肯定会提供此类信息。然而，困惑往往随之而来，因为数据手册中通常使用图表来显示某个工作范围的规格。大多数这些图表采用对数形式，这使得它们可以显示数十年的负载范围，但是，对数刻度不能变为零。

图 C 显示了 ADM7160 在 10 ?A 到 200 mA 范围内的输出电压以及接地电流和负载电流。其他图表，例如接地电流与输入电压，显示了多个负载电流时的测量结果，但并未显示电流为零时的数据。此外，PSRR、电源电压调整率、负载调整、噪声等参数***了某个不包括零的负载电流范围，如图 D 所示。但是，这绝不意味着需要最小负载。您如果使用具有省电模式 (PSM) 的开关稳压器，则往往会担心稳压器在轻负载时的工作情况，因为 PSM 会减少工作频率、跳脉、提供脉冲群或出现这些情况的某种组合。在轻负载的情况下，PSM 会减少功耗，提高效率。其缺点在于输出纹波会***增加，但是，器件仍可保持稳定状态，并且可以在空载时轻松工作。

如图 E 中所示，当负载在 800 mA 与 1 mA 之间切换时，ADP2370 高电压、低静态电流降压稳压器因 PSM 工作产生了更多的纹波。测试是在 1 mA 时完成的这一事实并不代表 1 mA 就是最小负载。图 F 显示了随负载电流变化的纹波电压。在该例中，图中所示的纹波电压一直降到零，表明负载可以为零，并且空载时的噪声不会比电流为 1 mA 或 10 mA 时的噪声更糟糕。

所谓的三端稳压器，就是只有三个引脚，分别为输入端、输出端和地（公共端），按功能可分为固定式稳压电路和可调式稳压电路，固定式就是输出电压为固定的，而可调式可以通过外接元件使输出电压得到很宽的调节范围；下面我们分别介绍两种稳压电路。作为维修人员，相信大家大都见过电路板上的7800系列产品，比如7805，7812等，它们都属于W7800系列。W7800系列三端稳压器的输出电压有5V、6V、9V、12V、15V、18V和24V七个档次，型号后面的两个数字表示输出电压值，输出电流有三个档次，1.5A，例如W7805；0.5A，例如W78M05；0.1A，例如W78L05。此系列产品因性能稳定、价格低廉而得到广泛的应用。

上图为7805内部原理框图，其内部就是一个串联型稳压电路加保护电路组成，只不过把它集成起来了。W7805的输入端和输出端之间的电压差允许值为3~13V，也就是说输出5V，输入电压至少是8V，最多是18V。上图为输出电压可调的实用稳压电路，图中IC2组成电压跟随器，它的输出电压等于7805的输出电压，也就是电阻R1和可调电阻R2的电压之和，改变R2滑动端的位置，可以调节输出电压的大小。可调式三端稳压器和固定式同样有三个引脚，分别为输入端、输出端和调整端。可调式三端集成稳压器输出电压可调，稳压精度高，输出纹波小，只需外接两只不同的电阻，即可获得各种输出电压。三端可调式稳压器品种繁多，如正压输出的317(217/117)系列、123系列、138系列、140系列、150系列；负压输出的337系列等，它的线性调整率和负载调整率要比固定式稳压器好。

上图为W117的原理框图。R1和R2为外接的采样电阻，调整端接在它们的连接点上。由于此电路引入了深度电压负反馈，因此输出电压非常稳定。如不外接电阻使用，其输出电压等于基准电压值，典型值为1.25V。可调式三端稳压器的主要应用就是实现输出电压可调的稳压电路，所以外接采样电稳压电路不可缺少的部分，其W317典型电路如上图，输出电压的计算公式为 输出电压=（1+R2/R1）*1.25V。调节电位器R2的阻值可调节输出电压的大小。调节范围为1.2V~37V。另外需要说明的是，其输入端和输出端电压差为3~40V，过低稳压电路不稳压，过高时调整管可能因管压降过大击穿。
