柱塞闸阀概述：

       UZ41SM柱塞闸阀是一种密封可靠闸阀，具有开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。柱塞式闸阀广泛适用于石油、化工、电力、制药、食品、纺织、印染、锅炉、机械等行业。

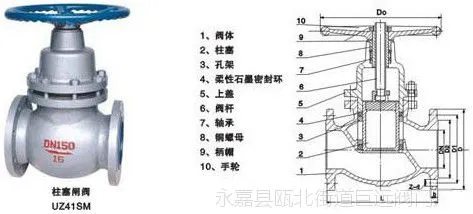

       柱塞闸阀的结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通闸阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。密封圈是科技产品，是柱塞闸阀的关键零件，它由聚四氟乙烯、石墨、高弹性胶等组成，经百万次往复运动测试，仍可提供良好的密封性能。

【柱塞式闸阀工作原理】
          当旋转手轮时，通过阀杆带动柱塞沿导向环上下运动，使柱塞端部斜锥面与阀座锥面分离或吻合完成柱塞闸阀的开启或关闭。 在阀门中柱塞与密封圈之间采用过盈配合,通过调节中法兰螺栓把紧力，使密封圈压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而***了阀门的密封性，***了外泄漏。

【柱塞式闸阀安装和维修】
（1）使用时外表及孔 腔需清洁干净，不必拆洗和更换。
（2）可在任意位置安装，介质流动方向见阀体上箭头所示。
（3）经过一段时间的使用后，如出现密封圈磨损磨损引起渗漏，必须先将柱塞闸阀关闭后，再将中法兰螺栓均匀地略地旋紧以至到不漏即可，不宜盲目将螺栓拧得太紧，需更换密封圈时，应避免柱塞碰撞，防止划痕，阀腔内部应清理干净。

【柱塞式闸阀PN1.6-PN4.0主要结构尺寸】

UZ41SM-16C、P、R

UZ41S-25C、P、R

UZ41S-40C、P、R
