化工螺杆泵单螺杆泵的工作原理胶水螺杆泵螺杆灌浆泵螺杆灌浆泵橡胶套污铸铁材质众度泵业价格

产品特性：G型螺杆泵	品牌：众度泵业	型号：G60-1
材质：铸铁	性能：不阻塞	用途：管道泵
扬程：60m	订货号：G60-1	货号：G60-1
驱动方式：电动	输送介质：清水泵	泵轴位置：边立式
叶轮结构：敞开式叶轮	叶轮吸入方式：单吸式	流量：30m3/h
叶轮数目：1	汽蚀余量：2.3m	吸入口径：125mm
排出口径：100mm	结构原理：喷射泵	级数：单级
重量：400kg	电压：380V	功率：11kw
规格：G60-1	是否跨境货源：是	主要下游平台：其他
主要销售地区：中东、其他	有可授权的自有品牌：是

展开

化工螺杆泵单螺杆泵的工作原理胶水螺杆泵螺杆灌浆泵螺杆灌浆泵橡胶套污铸铁材质众度泵业

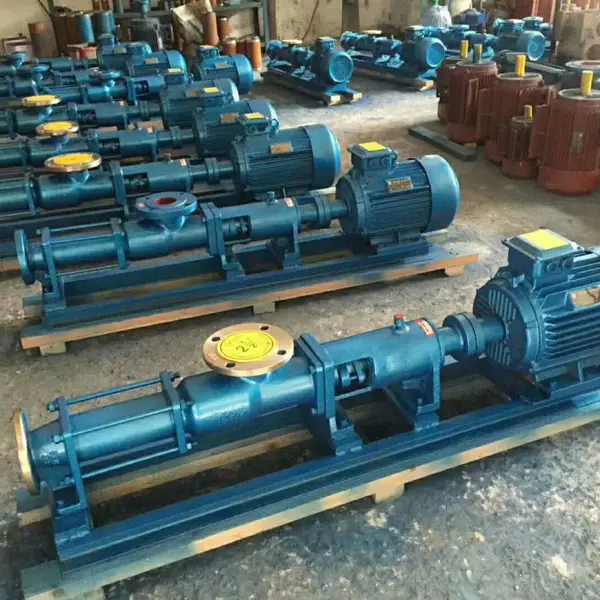

G型单螺杆泵产品概述

G型单螺杆泵在发达国家已使用，国外多数称单螺杆泵"莫诺泵"《MONOPUMPS》，德国称"偏心转子泵"。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的G型单螺杆泵，质量可靠，实行三包，价格也相对较低，同时确保备件的正常供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。

G型单螺杆泵使用范围

G型单螺杆泵由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。

??因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。

??单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。

1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体
7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机
13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座

G型单螺杆泵性能参数

型号	流量 (m3/h)	压力 (Mpa)	允许高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	20	0.6	960	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	30	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	45	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	65	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参

型号	压力0.3Mpa			压力0.6Mpa			可调转数
型号	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)
G20-1	960	0.96	0.75-6级	960	0.8	0.75-6级	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级	720	0.5	0.75-8级
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级	960	2	1.5-6级	125～1250	0.1～3	1.5
	720	1.5	0.55-8级	720	1.27	1.1-8级
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级	960	3	2.2-6级	125～1250	0.2～4	2.2
	720	2.28	1.1-8级	720	1.9	1.5-8级
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级	720	4.04	3-8级	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.60	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号	压力0.8Mpa			压力1.2Mpa			可调转数
型号	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)
G20-2	960	0.96	1.5-6级	960	0.8	1.5-6级	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8级	720	0.5	1.5-8级
	510	0.4	1.1-4级/齿轮箱	510	0.3	1.1-4级/齿轮箱
G25-2	960	2.4	1.5-6级	960	2	2.2-6级	125～1250	0.1～3	2.2
	720	1.5	1.1-8级	720	1.27	1.5-8级
	510	1.08	1.1-4级/齿轮箱	510	0.9	1.5-4级/齿轮箱
G30-2	960	3.6	3-6级	960	3	3-6级	125～1250	0.2～4	3
	720	2.28	1.5-8级	720	1.9	2.2-8级
	510	1.63	1.5-4级/齿轮箱	510	1.35	2.2-4级/齿轮箱
G35-2	720	4.8	3-8级	720	4.04	4-8级	125～890	0.3～5	4
	510	3.36	2.2-4级/齿轮箱	510	2.8	3-4级/齿轮箱
	380	1.92	1.5-4级/齿轮箱	380	1.60	2.2-4级/齿轮箱
G40-2	510	6.8	4-4级/齿轮箱	510	5.6	5.5-4级/齿轮箱	125～890	0.3～10	5.5
	380	5.1	3-4级/齿轮箱	380	4	4-4级/齿轮箱
	252	2.65	2.2-6级/齿轮箱	252	2.2	3-6级/齿轮箱
G50-2	510	13.8	5.5-4级/齿轮箱	510	11.5	7.5-4级/齿轮箱	80～750	1～18	7.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-2	510	20.8	15-4级/齿轮箱	510	16	15-4级/齿轮箱	63～630	1～20	15
	380	15.6	11-4级/齿轮箱	380	12	15-4级/齿轮箱
	252	7.8	7.5-6级/齿轮箱	252	6	11-6级/齿轮箱
G70-2	510	26	15-4级/齿轮箱	510	20	18.5-4级/齿轮箱	56～560	1～22	18.5
	380	17	11-4级/齿轮箱	380	13	15-4级/齿轮箱
	252	9.1	11-6级/齿轮箱	252	7	11-6级/齿轮箱
G85-2	380	32	18.5-4级/齿轮箱	380	25	22-4级/齿轮箱	37～370	2～24	22
	252	21	15-6级/齿轮箱	252	16	18.5-6级/齿轮箱
	189	11	15-8级/齿轮箱	189	8	15-8级/齿轮箱
G105-2	380	80	30-4级/齿轮箱	380	65	37-4级/齿轮箱	29～290	3～50	37
	252	44	30-6级/齿轮箱	252	34	30-6级/齿轮箱
	189	29	22-8级/齿轮箱	189	22	22-8级/齿轮箱
G135-2	380	132	55-4级/齿轮箱	380	120	75-4级/齿轮箱	18～180	3～56	75
	252	95	55-6级/齿轮箱	252	80	75-6级/齿轮箱
	189	65	37-8级/齿轮箱	189	53	45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数

泵型	流量 (m3/h)	工作压力(Mpa)	转数(r/min)	齿轮减速配套调速电机(kw)
G30-2	?～1	1.2	30～300	YCT160/4A-2.2
G35-2	?～2	1.2	30～300	YCT160/4A-2.2
G40-2	?～3	1.2	30～280	YCT160/4A-3
G50-1	?～4.5	0.6	28～280	YCT180/4A-4
G50-2	?～4.5	1.2	28～280	YCT200/4A-5.5
G60-1	?～6.5	0.6	25～250	YCT200/4A-5.5
G60-2	?～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	?～8	0.6	25～250	YCT200/4B-7.5
G85-1	?～12.5	0.6	18～180	YCT225/4A-11
G105-1	?～20	0.6	14～140	YCT225/4B-15
G135-1	?～35	0.6	10～100	YCT250/4B-22

1.1. 泵的用途

G系列污水单螺杆泵是一种内啮合的密封式污水螺杆泵，属于转子式容积泵。单螺杆泵输送介质时扰动小、泵压稳、吸入性能好，可以输送粘稠的非牛顿液体及含有机械杂质和固体颗粒的浓缩物，泵量调节性能好，且高效区宽。适用于输送介质温度-10℃~80℃（特殊泵可达150℃)、粘度20000~200000mpa.s的所有工业部门。如何用来输送：

1. 污水处理：污水、污油、含有固状物的淤泥。

2. 化学工业：酸、碱.盐液，各种黏稠带糊状、乳状化学液浆。

3. 勘探采矿：各种钻探泥浆，各种成分的采矿用水，浮选浆状物和悬浮液。

4. 造船业：船底污水、污油、各种燃油、淡水。

5. 陶瓷工业：瓷土、耐火粘土、釉料。

6. 能源工业：各种燃油、油煤浆、水煤浆、煤泥、核废料及原油和气二相混输。

7. 造纸工业：各种纤维素及纸浆、涂料、黑液处理等。

8. 医药、食品、化妆品工业：各种糖浆、果酱、淀粉糊、膏剂、薯泥、酒槽等。

1.2. 泵的工作原理

污水单螺杆泵是一种内啮合回旋式容积泵。当单线螺旋的螺杆转子在双线螺旋的定子孔内绕定子轴线行星回转时，转子与定子之间形成的密封腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这些特性，单螺杆泵特别适合下列工况下的工作：

1. 高粘度介质的输送，介质粘度根据泵的大小不同，从20000~200000mpa.s。

2. 含有固体颗粒或纤维的介质。颗粒粒径可达到30mm（不超过转子偏心）纤维长度可以达到350mm（相当于0.4倍转子螺距）其含量一般可达介质的40%，当介质中所含固体为粉末状细微颗粒时，多可达60%或更高。

3. 连续输送、压力稳定，不会出现往复泵的周期性压力波动。

4. 搅动小，不会破坏被输送介质的固有结构。

5. 流量可以通过调节转速进行调节，而压力能随输送管道阻力自动调节。

6. 低的噪音。

污水螺杆泵概述

单螺杆泵是按迥转啮合容积式原理工作的泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

螺杆泵技术参数：

流量：0-150m3/h；

扬程：60-300m；

功率：0.75-37kw；

转速：500-960r/min；

口径：20-250MM；

温度：-15-200℃。

型号定义：

适用范围：

（1）般说来单螺杆泵可作为种通用有关当局。运行速度可高可低，泵的出口额定压力可随泵的级数增加而增加，每增加级，压力就增加0.6MPa，所以使用范围极广。

1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。

2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。

3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。

4、医药、日化：各种粘调浆、乳化液、各种软膏化装品等的输送。

5、食品罐头业：各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。

6、酿造业：各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。

7、建筑工业：水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。

8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。

9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。

10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送
