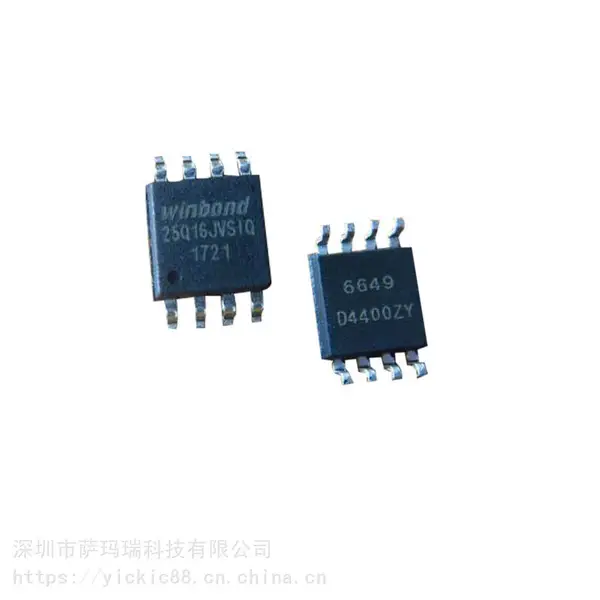

华邦W25Q16JVSSIQ中文规格书 华邦代理商 内存芯片 存储器

华邦W25Q16JVSSIQ（16M位）串行闪存为空间有限的系统提供存储解决方案，针脚和电源。

W25Q系列提供的灵活性和性能远远超出普通的串行闪存设备。它们非常适用于RAM的代码遮蔽，直接从Dual/QuadSPI（XIP）执行代码和存储语音，文字和数据。该器件采用2.7V至3.6V单电源供电，具有电流消断电时低至1μA。

W25Q16JVSSIQ阵列分为8,192个可编程页面，每页256字节。最多256个字节一次编程。页面可以以16个组（4KB扇区擦除），128个组（32KB）擦除块擦除），256个组（64KB块擦除）或整个芯片（芯片擦除）。

W25Q16JV有512可擦除扇区和32个可擦除块。小的4KB扇区允许更大的灵活性需要数据和参数存储的应用程序。（见图2）W25Q16JV支持标准串行外设接口（SPI）和高性能双/四路输出以及双/四通道I/OSPI：串行时钟，片选，串行数据I/O0（DI），I/O1（DO），I/O2和I/O3。

支持高达133MHz的SPI时钟频率，允许266MHz的等效时钟速率（133MHzx2）用于双I/O和532MHz（133MHzx4）用于四路I/O时使用快速读取双/四路I/O指令。这些传输速率可以胜过标准的异步8和16位并行闪存回忆。

此外，该器件还支持JEDEC标准制造商和器件ID以及SFDP寄存器，64-位序列号和三个256字节安全寄存器。

深圳市萨玛瑞科技有限公司

产品特征：W25Q16JVSSIQ

新系列SpiFlash内存

-W25Q16JV：16M位/2M字节（2,097,152）

-标准SPI：CLK，/CS，DI，DO

-双SPI：CLK，/CS，IO0，IO1

-四路SPI：CLK，/CS，IO0，IO1，IO2，IO3

-软件和硬件重置（1）

性能的串行闪存

-133MHz单，双/四SPI时钟

-266/532MHz等效双/四SPI

-66MB/S连续数据传输速率

-分钟每个扇区100K程序擦除周期

-超过20年的数据保留

高效的“连续阅读”

-使用8/16/32/64-ByteWrap连续读取

-只需8个时钟即可解决内存问题

-允许真正的XIP（就地执行）操作

-优于X16并行闪存

低功率，宽温度范围

-2.7V至3.6V单电源

--40°C至+85°C的工作范围

--40°C至+105°C的工作范围

-<1μA断电（典型值）

灵活的架构，4KB扇区

-统一扇区/块擦除（4K/32K/64K字节）

-每个可编程页面编程1到256个字节

-删除/程序暂停和恢复

***安全功能

-软件和硬件写保护

-电源锁定和

-特殊OTP保护（2）

-顶部/底部，补充阵列保护

-独立的块/扇区阵列保护

-每个设备的64位ID

-可发现参数（SFDP）寄存器

-具有OTP锁的3X256字节安全寄存器

-易失性和非易失性状态寄存器位

节省空间的包装

-8引脚SOIC150mil/208mil

-8-padUSON2X3mm/4x3-mm

-8-padXSON4x4-mm

-8-padWSON6x5-mm

-8球WLCSP

-联系Winbond获取KGD和其他选项

深圳市萨玛瑞科技有限公司

制造商 WinbondElectronics

制造商零件编号 W25Q16JVSSIQ

描述 ICFLASH16MSPI133MHZ8SOIC

对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况 无铅/符合限制有害物质指令(RoHS)规范要求

湿气敏感性等级（MSL） 3（168小时）

详细描述 FLASH-NOR-存储器-IC-16Mb-（2M-x-8）-SPI-四-I-O-pval-800-pval-2192-8-SOIC

一般信息 数据列表 W25Q16JV;

规格 存储器类型 非易失

存储器格式 闪存

技术 FLASH-NOR

存储容量 16Mb（2Mx8）

存储器接口 SPI-四I/O

时钟频率 133MHz

写周期时间-字，页 3ms

电压-电源 2.7V~3.6V

工作温度 -40°C~85°C（TA）

安装类型 表面贴装

封装/外壳 8-SOIC（0.209"，5.30mm宽）

供应商器件封装 8-SOIC
