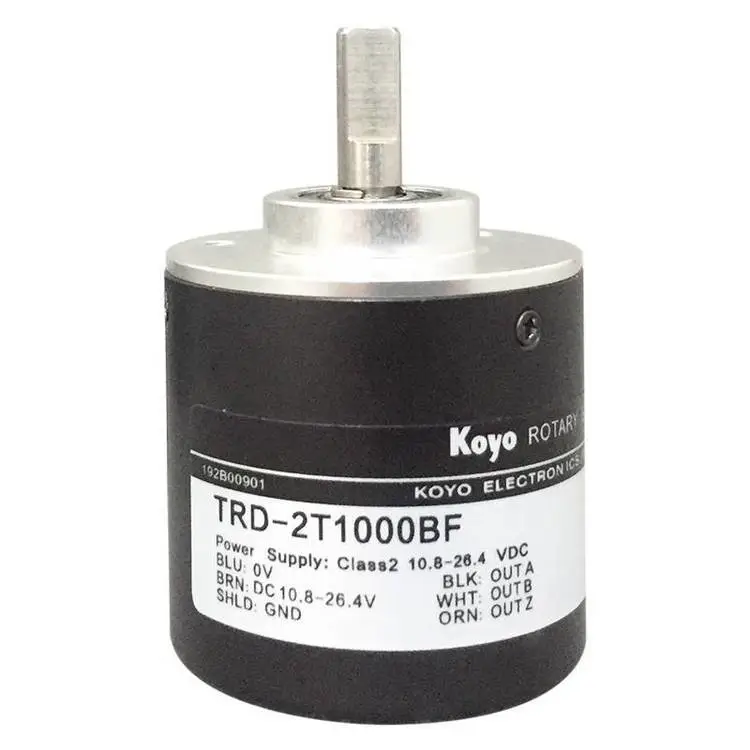

旋转编码器是用来测量转速并配合PWM技术可以实现快速调速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。

分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

按信号的输出类型分为：电压输出、集电极开路输出、推拉互补输出和长线驱动输出

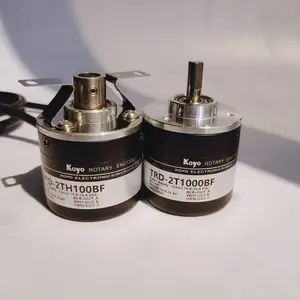

有轴型：有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。

轴套型：轴套型又可分为半空型、全空型和大口径型等。

以编码器工作原理可分为：光电式、磁电式和触点电刷式。

按码盘的刻孔方式不同分类编码器可分为增量式和式两类。

增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。

特点

旋转编码器是集光机电技术于一体的速度位移传感器。

信号输出

信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

如单相联接，用于单方向计数，单方向测速。

A.B两相联接，用于正反向计数、判断正反向和测速。

A、B、Z三相联接，用于带参考位修正的位置测量。

A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，在后续的差分输入电路中，将共模噪声抑制，只取有用的差模信号，因此其抗干扰能力强，可传输较远的距离。

对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。

旋转编码器由***器件构成，故当受到较大的冲击时，可能会损坏内部功能，使用上应充分注意。

安装时不要给轴施加直接的冲击。

编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。

轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。

不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。

振动

加在旋转编码器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。
