一.孔板流量计概述

节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等点.

       孔板节流装置是节流件可不需标定直接依照生产,1.GB2624-81<流量测量节流装置的设计安装和使用>;2.***5167<组织规定的各种节流装置>3.化工部GJ516-87-HK06

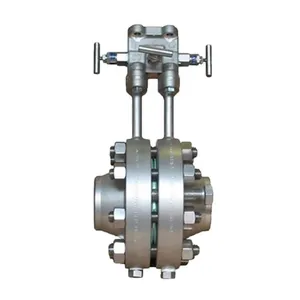

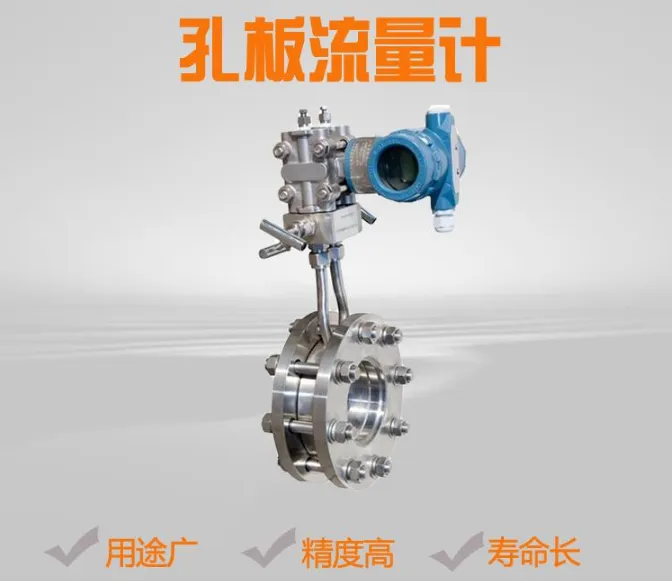

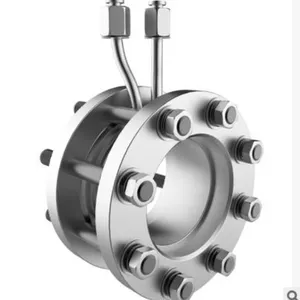

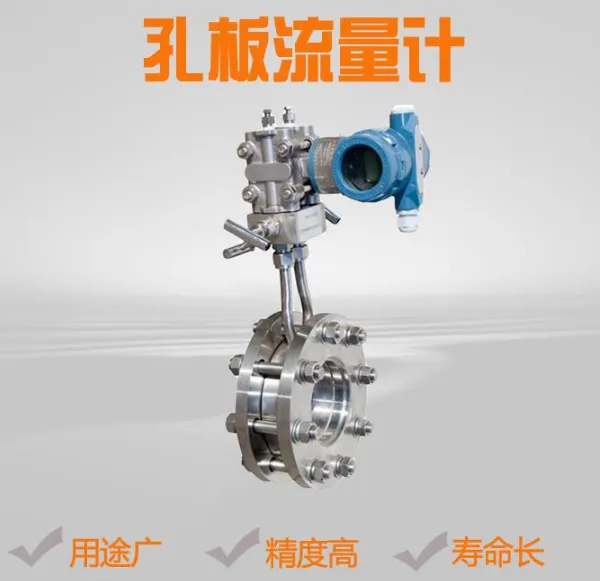

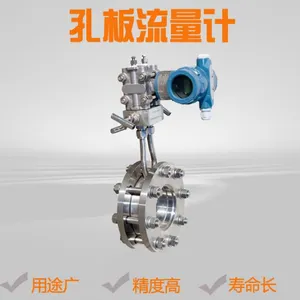

二.孔板流量计外形

三、孔板流量计工作原理

     充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

孔板流量计

c－流出系数　　无量纲　

d－工作条件下节流件的节流孔或喉部直径

D－工作条件下上游管道内径

qm－质量流量　Kg/s

qv－体积流量　m?/s

?－直径比d/D  无量纲

流体的密度Kg/m?

可膨胀性系数　　无量纲

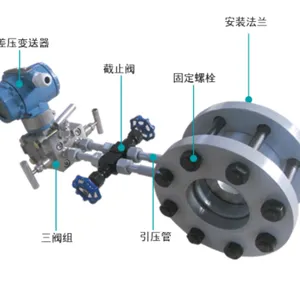

四、孔板流量计结构　

节流装置组成

1. 节流件：孔板、喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

2. 取压装置：环室、取压法兰、夹持环、导压管等

3. 连接法兰（、各种及其它设计部门的法兰）　、紧固件。

4. 测量管

节流装置适用范围及有关技术指标

注意事项

◆安 装
▲可水平、垂直或倾斜安装，应管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合规定的规范。
◆订货须知
订货时请详细提供以下数据：
（1）被测介质
（2）、常用、小流量。
（3）工作压力、工作温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）允许压力损失
（7）取压方式
（8）现场管道敷设情况和局部阻力件形式。
