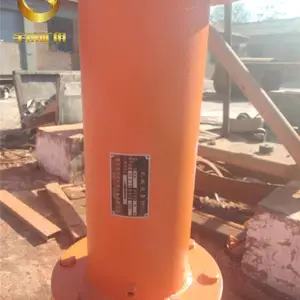

宇成瓦斯抽放管路用孔板流量计规格全质量优

瓦斯抽放管路用孔板流量计，孔板流量计规格全，孔板流量计质量优，宇成孔板流量计

一、瓦斯抽放管路用孔板流量计工作原理：

孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。

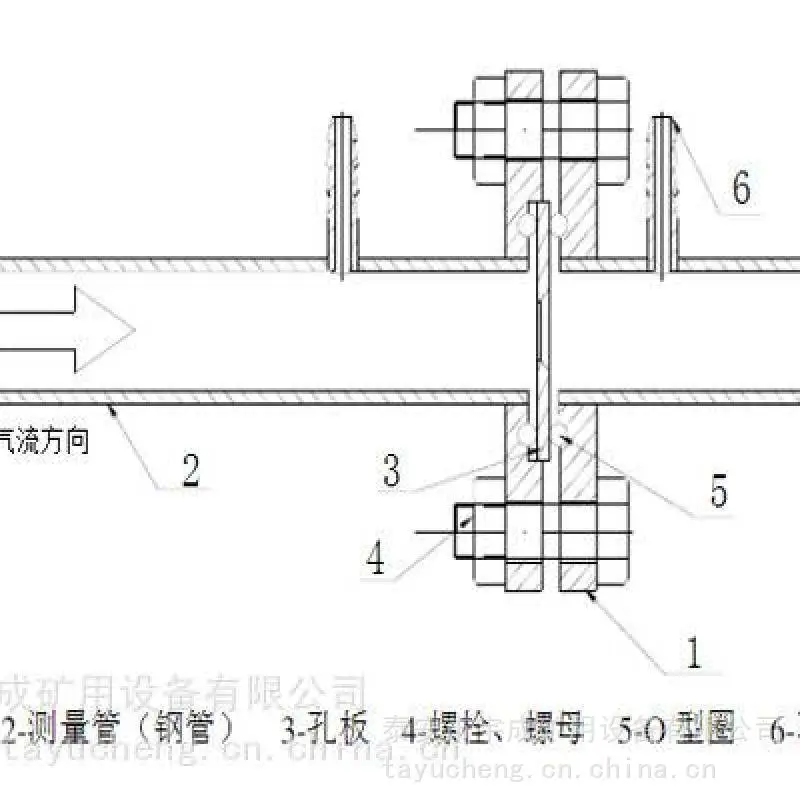

二、瓦斯抽放管路用孔板流量计结构图：

三、瓦斯抽放管路用孔板流量计技术参数：

本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。

制造标准：GB／T 2624—93

规格型号：DN15～DN1000

孔径比(β=d／D)：β=0．2—0．75

材    质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～32.0（Mpa)

注：水平连接管路长短可按照客户要求定制。

四、瓦斯抽放管路用孔板流量计安装与使用：

1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。使用及注意事项

4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。

     孔板流量计是根据煤矿瓦斯抽放管路的特点，孔板流量计专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算***方便，孔板流量计是测量瓦斯流量中为经济的装置。宇成瓦斯抽放管路用孔板流量计规格全质量优。
