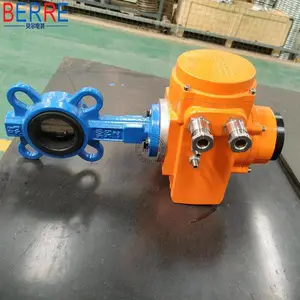

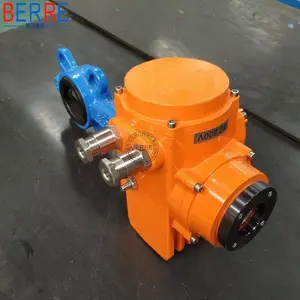

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀简介：

D971X-10 DN80对夹式软密封电动蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，电动蝶阀工作原理在大中口径、中低压力的使用领域，它是主导的阀门形式。传动方式由电动、手动，使阀杆旋转90°，带动蝶板旋转90°，从而实现开启或关闭。

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀的基本参数性能：

1、控制电压：AC220V5060HZ、DC24V、AC380V、DC220V或***其它。

2、输出力矩：可根据阀门开启或关闭时所需的实际扭力选择。

3、开关时间：一般情况下，其控制对夹式软密封电动蝶阀的开关在10-120S之间，根据电动执行器的电机功率而定。

4、工作电流和功率：通常情况下，电机功率越大其输出扭矩也越大。

5、耐奢望值：1500VAC分钟。

6、限位和防护等级：包括电气限位和机械限位；其防护等级可达到IP65，特殊要求下可达到IP68。

7、可带手动操作，便于电源故障下也能实现对阀门的开关控制；电动执行器可以在任意角度下安装，不受时间和空间的限制。

8、控制方式多种多样a、开关型带有源灯指示b、开关型带无源触点反馈c、开关型带电阻输出d、开关型带阀位反馈（4-20Ma）e、智能调节型：输入输出4-20Ma

9、可选附件：除湿加热器、过扭矩保护器。

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀技术参数:

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀零件材质:

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀***须知

一、根据阀门所需的扭力确定电动执行器的输出扭力

阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭力范围。

二、根据所选对夹式软密封电动蝶阀电动执行器确定电气参数

因不同执行器厂家的电气参数有所差别，所以设计选型时一般都需确定其电气参数，主要有电机功率、额定电流、二次控制回路电压等，往往在这方面的疏忽，结果控制系统与电动执行器参数不匹配造成工作时空开跳闸、保险丝熔断、热过载继电器保护起跳等故障现像。

江苏贝尔D971X-10 DN80对夹式软密封电动蝶阀保管、安装与使用中的注意事项：

1.电动蝶阀应放在干燥的仓库内，严禁露天存放。

2.长期存放，要定期保养。

3.存放时间较长。安装前要进行试压检验，合格后方可安装。

4.安装前应把管道和阀门内腔清理干净

5.安装后产品不应受较大外力。

6.安装时阀门箭头流向是介质受压方向，要和阀体上箭头方向相一致。

7.使用工况要符合性能规范中技术要求。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、***书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
