.设备的主要用途

XMB

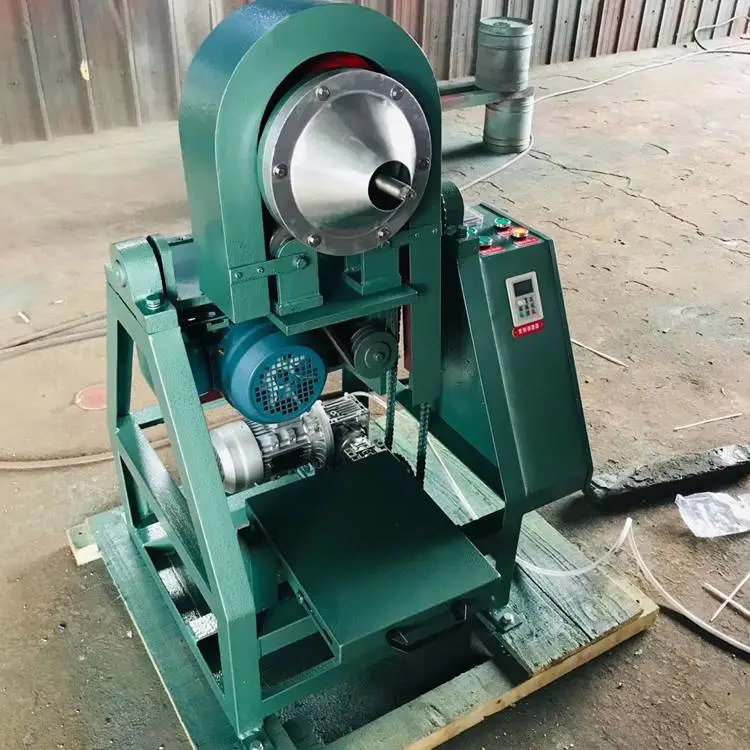

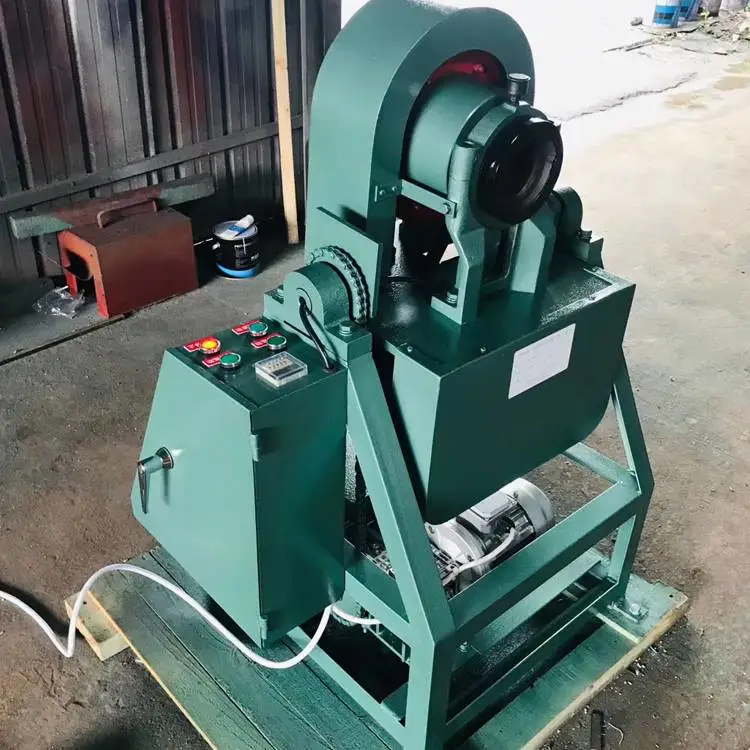

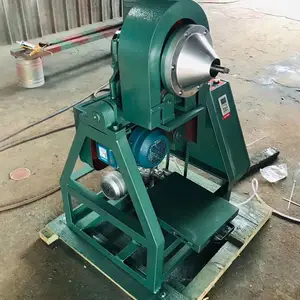

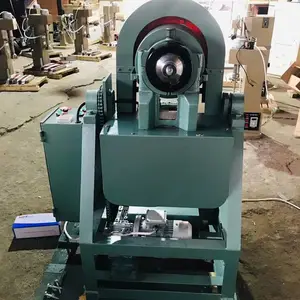

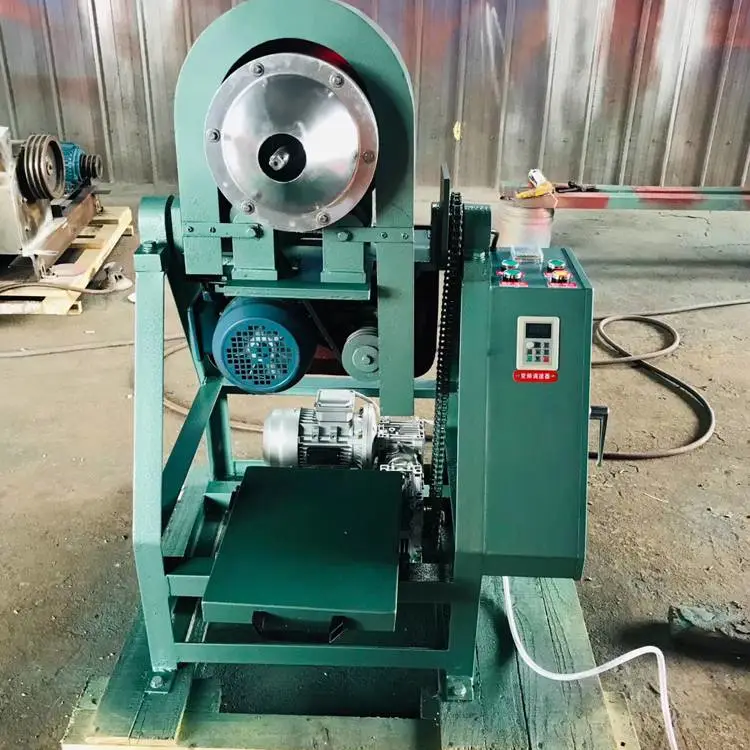

φ200×240棒磨机（也称XMBφ200×240棒磨机），适用于实验室湿法磨细矿石或其它物料之用，一般物料也可用作干磨。可以将钢棒与钢球互换，作球磨机使用，也可作棒磨机使用。棒磨时，磨细产物粒度组成较为均匀，过粉碎现象较小，且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时，宜采用棒磨。

设备主要结构说明

球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口，另一端为空心轴颈；两端分别支承在一对托轮和一个主轴承上。主轴承座和托轮架分别装在可转动180°的支承板上。支承板用两个轴承座装在机架上。支承板通过回转操纵手把及定位板，可以从水平左右偏转用22.5°、67.5°及90°，以完成装矿、排矿、倒棒和充注防锈石灰水等动作。

筒体右端有给矿口塞，左端有排矿口盖。工作时用一专门扳手，按顺时针方向拧紧压紧螺栓，使排矿口盖上的密封橡胶垫与筒体端面密合而起密封作用；排矿时，只需逆 时针方向拧动压紧螺栓三、四转使盖子向外退出6

10毫米，不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全去除了转动清洗时矿浆飞溅的现象。

电机及中间轴装在支承板下面，以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧，以***合适的磨矿工作转速。皮带的调整是由支承板上的T型槽滑道和中间轴板座板上的长孔分别进行。

为适应多种接矿容器的使用，折迭式接矿滑架可以上下升降使用。机器的电器均已安装好，接上电源和地线，即可使用运转。

ＸＭＢ型球（棒）磨机技术参数：
