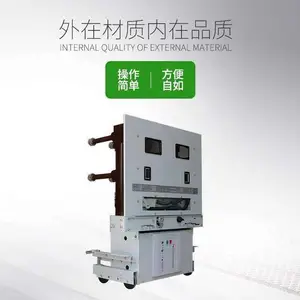

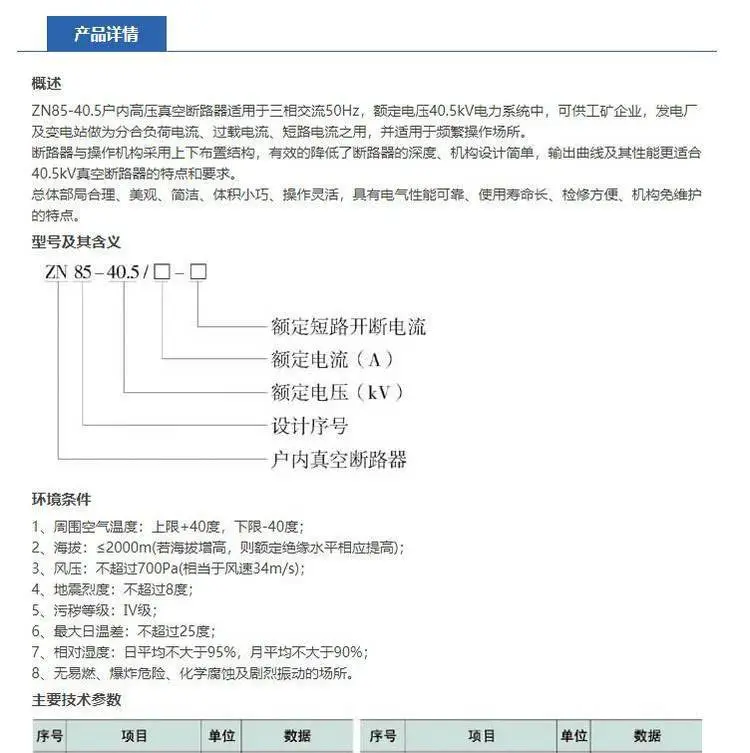

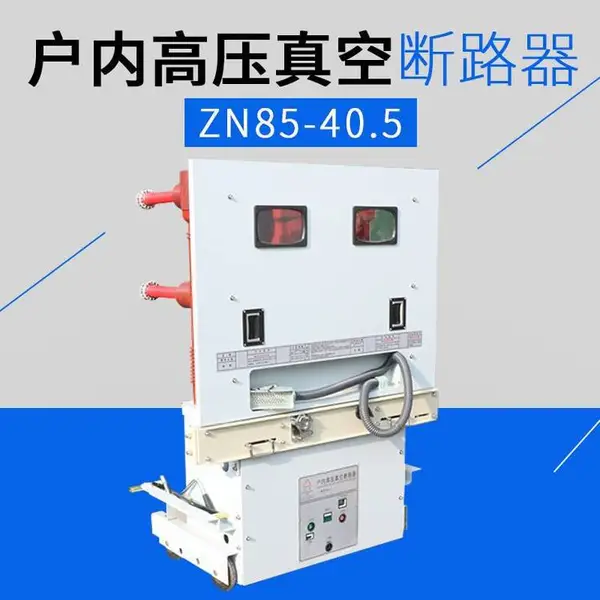

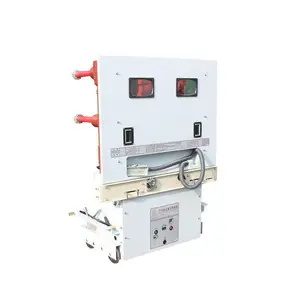

ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。本产品性能符合标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。

ZN85-40.5/630-25

ZN85-40.5/1250-25

ZN85-40.5/1250-31.5

ZN85-40.5/1600-31.5

ZN85-40.5/2000-31.5

ZN85-40.5/PT车

ZN85-40.5/GL隔离车

ZN85-40.5/RD熔断器车

适用范围

ZN85—40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5KV的户内装置，配用***的3AV3弹簧机构。断路器可配置在JYN1—40.5（Z）移开式金属封闭开关柜，也可配置在KYN61—40.5（Z）组装式金属封闭开关柜使用。是目前40.5KV装置中***理想的断路器。本系列产品技术参数高，开断能力强，动作可靠，***，寿命长，维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站作单母线系统电气设施的保护和控制之用，并适用于频繁操作的场所，也可用于切全电容器组等特殊场合。

结构特点

1、断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用***的弹簧操动机构，无需调整，动作***。

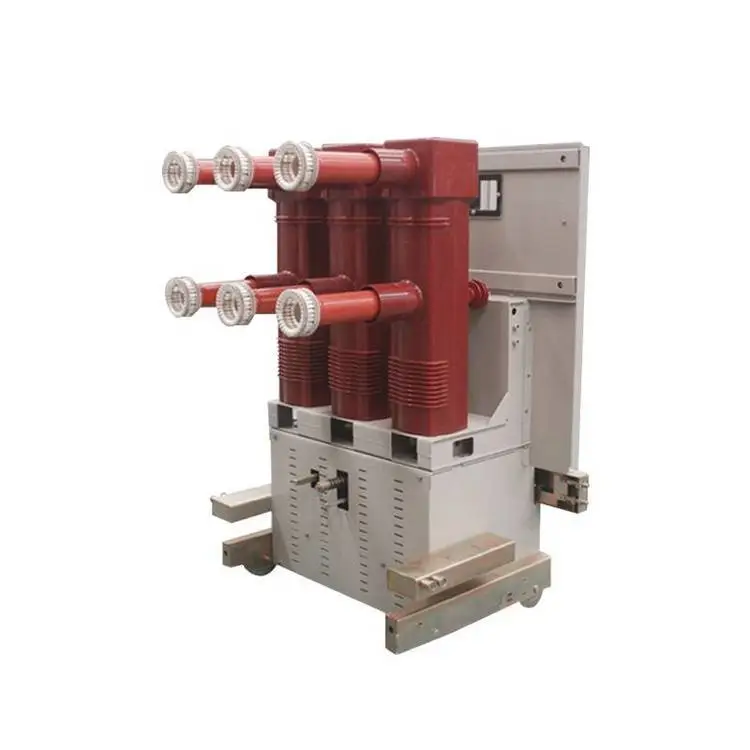

2、三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电***的环氧树脂材料并用成熟的真空浇注工艺而成。这样不仅使相同绝缘性能***提高，而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主回路部分，并缩小了断路器的整体尺寸。

3、断路器采用美国Cutler-Hammar公司生产的WL-35855X真空灭弧室或采用国内zui新设计的线圈式纵几强磁场结构真空灭弧室。它采用陶瓷外壳，铜铬触头材料，具有外形尺寸小、绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。正常使用条件

a)周围空气温度：+40oC。***-10oC

b)海拔：不超过1000m。

c)相对湿度：日平均值不大于95%，月平均值不大于90%。

d)水蒸气：日平均值不大于2.2kPa，月平均值不超过1.8kPa。

e)周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸气及盐雾的污染。

f)超出以上的条件的要求，由用户同制造单位协定。维护和保养。

1.断路器在正常使用的过程中，应定期对断路器本体进行适当检查.对设备表面的污秽受潮部分进行清洁，用于布楷拭绝缘表面，然后用粘着清洗剂的绸布揩去其他污秽物(注意所用清洗剂能适用于塑料或合成塑料材料)。用工濒耐压法检查真空灭弧室的真空度，在打耐压的过程中，灭弧室外部有微弱的发光是正常的，如发现灭弧室的持续的击穿，应更换真空灭。

2.当断路器长期放置时，可能使断路器活动部分生阻滞，每年应对断路器进行至少5次的储能及合，分闸操作。

3.安装和使用时严禁用坚硬的物体撞击真空灭弧室。

4.用户不应随意更换使用与原型号规格不一致的电器元件。

5.操作人员应初步了解断路器和机构的结构，性能和安装调式，维护检修知识，对运行中问题予以记录，必要时通知制造厂家。

6.频繁操作场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命后继续使用。

结构特点

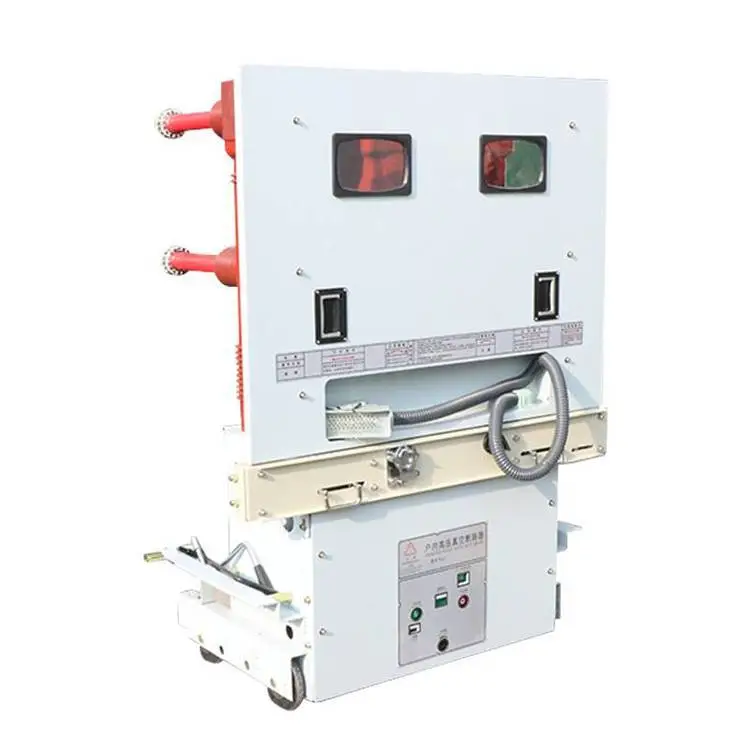

ZN85-40.5KV/630A-25630A-31.5手车固封式户内高压真空断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。

ZN85-40.5KV/630A-25630A-31.5手车固封式户内高压真空断路器与操作机构采用上下布置结构，***降低了断路器的深度、机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。

总体部局合理、美观、简洁、体积小巧、操作灵活，具有电气***、使用寿命长、检修方便、机构免维护的特点。
