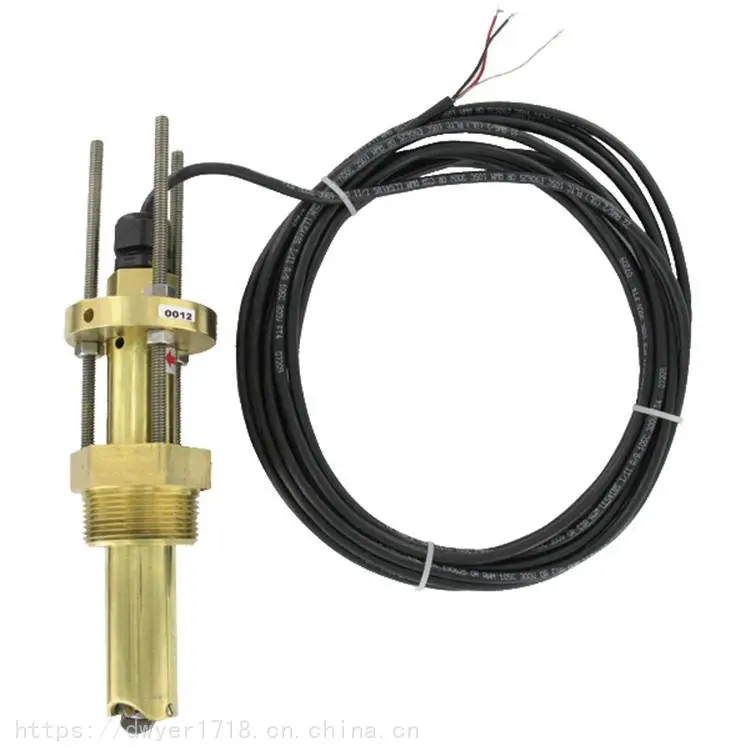

PFT叶轮式流量传感器系列用于监测管径从1-1/2到40”. (40-1016mm)_ 管道中的液体流速。单一传感器用于不同管径，可选材质黄铜或316不锈钢。输出和频率成比例的脉冲信号或4-20 mA电流信号。脉冲输出是方波信号，其频率与流速成正比，而4-20mA输出为流速的线性输出信号，4mA相当于0英尺/秒，20mA相当于25英尺/秒。
特点与优势

●轴承和轴杆具有出色的防磨性能，即使在有微粒的应用场合也能***使用寿命
●全天候防护和浸水防护等级适用于灌溉行业
●单一产品能适应用于多种管道尺寸
多种接液材料可选，使用范围更加广泛
●自带4-20mA输出信号，无需额外配件
采用无磁感应传感技术，可以进行低流量监测，也无需担心流体中的磁性杂质
应用领域
●灌溉
●地下水修复
●冷却系统
泵保护
●泄漏检测
过滤系统
技术指标
介质:水基液体。
量程: 1.2- 25英尺/秒(0.37 - 7.62m/s)
接液材质:本体和接头:黄铜或316不锈钢: O形圈:标准配置是FKM，可选硅胶或
Buna-N;叶轮: 316不锈钢;轴:标准配置为碳化钨，可选316不锈钢;轴承:标
准配置为PTFE。
线性度:满量程的+1.0%。
重复性:满量程的+0.5%。
温度范围: -40- 212°F_ (-40- 100°C)。
耐压范围: 100°F (37.8*C) 时为400psig (27.6bar) ，212°F (100°C) 时为
325psig. (22. 4bar)
过程连接: 1-1/2NPT外螺纹或1-1/2 BSPT外螺纹， 可选2 ^NPT外螺纹或2"BSPT外螺
输出信号:脉冲: NPN开集方波输出,额定值60V@50mA;. 频率: 3.2至
200Hz。 脉冲宽度: 2.5毫秒+25%; 4-20mA: 4mA对应0英尺/秒，20mA对应25
英尺/秒。
电源要求: 10-35VDC。
功耗: 40mA ()。
电气连接: 22AWG屏蔽电缆符合UL PTLC, 额定温度为105°C, 20英尺。 (6.1m)带
电缆密封头。使用类似的电缆可以扩展到2000英尺 (609m)。可选符合UL的直埋
电缆。
外壳等级: NEMA 6P (P67)
黄铜或316不锈钢。
重量: 3磅(1.36千克) 。
机构认证: CE。
*仅黄铜材质达到IP67。

PFT-IAN-B111-S Insertion paddlewheel flow sensor, 4-20 mA output, brass body, 1-1/2" NPT connection, FKM seals, tungsten-carbide shaft, PTFE bearing.

PFT-IAN-S111-S Insertion paddlewheel flow sensor, 4-20 mA output, 316SS body, 1-1/2" NPT connection, FKM seals, tungsten-carbide shaft, PTFE bearing.

PFT-IDN-B111-S Insertion paddlewheel flow sensor, pulse output, brass body, 1-1/2" NPT connection, FKM seals, tungsten-carbide shaft, PTFE bearing.

PFT-IDN-S111-S Insertion paddlewheel flow sensor, pulse output, 316SS body, 1-1/2" NPT connection, FKM seals, tungsten-carbide shaft, PTFE bearing.
