| 产品特性:不锈钢蝶阀 | 品牌:德特森 | 型号:D71X-16P |
| 结构形式:不锈钢蝶阀 | 3C阀门类别:工业 | 订货号:DN50-DN65-DN80-DN100-DN125 |
| 货号:DN150-DN200-DN250-DN300-DN350 | 材质:不锈钢 | 连接形式:对夹 |
| 适用介质:水 | 压力环境:PN16 | 工作温度:常温 |
| 标准:国标 | 流动方向:双向 | 驱动方式:电动 |
| 零部件及配件:执行器 | 用途:截止 | 类型(通道位置):二通式 |
| 口径:DN100 | 公称通径:DN125 | 安装尺寸:DN150 |
| 规格:DN200 | 手柄蝶阀:D71X-16P | 软密封蝶阀:D71X-16P |
| 不锈钢蝶阀:D71X-16P | 中线蝶阀:D71X-16P |

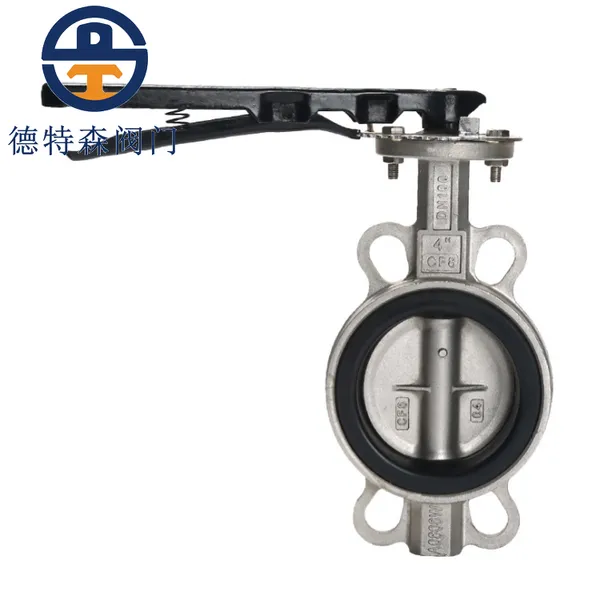

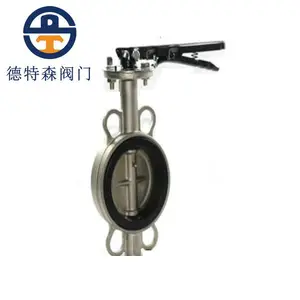

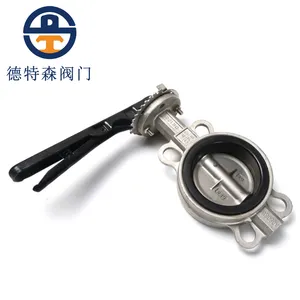

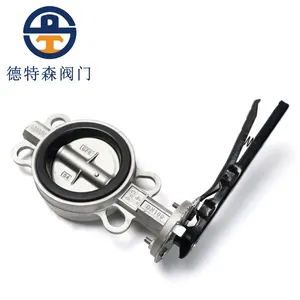

手动蝶阀D71X-16P产品概述
D71手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门全开状态。
手动蝶阀D71X-16P主要特点
1、小型轻便,容易拆装及维修,并可有任意位置安装。
2、结构简单,紧凑,90°回转启闭迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋于直线,调节性能好。
5、启闭试验次数多达数万次,寿命长。
6、达到完全密封,气体试验泄漏为零。
7、选择不同零部件材质,可适用多种介质。
手动蝶阀D71X-16P主要结构示意图
手动蝶阀D71X-16P主要连接尺寸表
PN16 | ||||||||
公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||
毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d |
DN50 | 2 | 43 | 63 | 235 | 270 | 65 | 125 | 4-18 |
DN65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 145 | 4-18 |
DN80 | 3 | 46 | 83 | 275 | 270 | 65 | 160 | 8-18 |
DN100 | 4 | 52 | 105 | 316 | 270 | 65 | 180 | 8-18 |
DN125 | 5 | 56 | 115 | 340 | 310 | 65 | 210 | 8-18 |
DN150 | 6 | 56 | 137 | 376 | 310 | 65 | 240 | 8-22 |
注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。 | ||||||||
