产品概述

   调流调压阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。主要应用在自来水管道的主管网、电厂、电站等介质为水的项目当中。 主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用

产品特点                                                                                                                                                                               1、该阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。

2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。                                              3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。

4、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。

5、控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式。

6、安装方式以卧式安装，也可以立式安装。

7、阀体内任何位置的水流断面为环形结构。                                                                                                                                        应用原理

      调流调压阀主要由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。

调流调压阀在小流量工况时阀门对流体具有良好的消能效果，有效防止气蚀;当大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，***阀门具有足够的过流能力。其主要优点如下：实现流量的***控制，可以保持恒定流量;实现大压差范围内的调节，保持阀后压力稳定;可以选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。

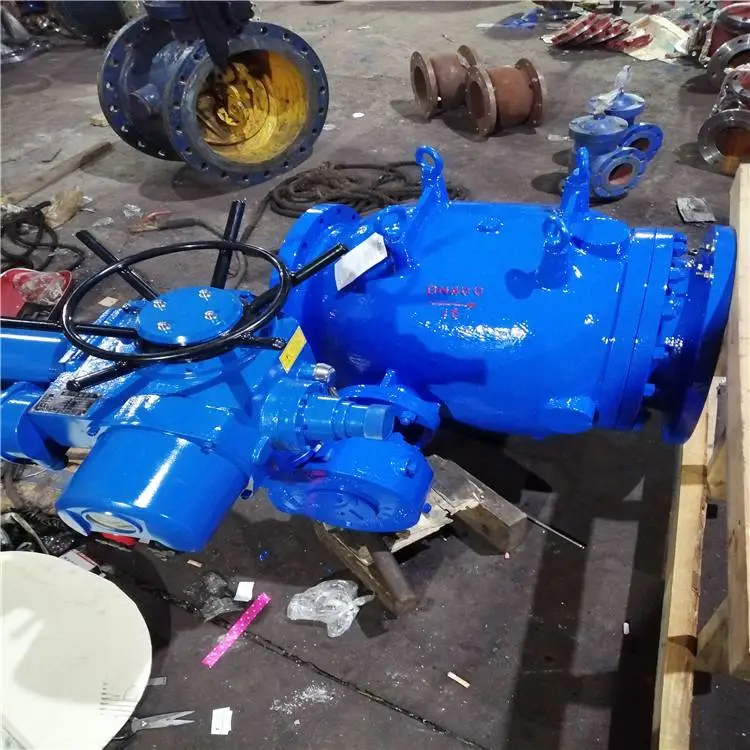

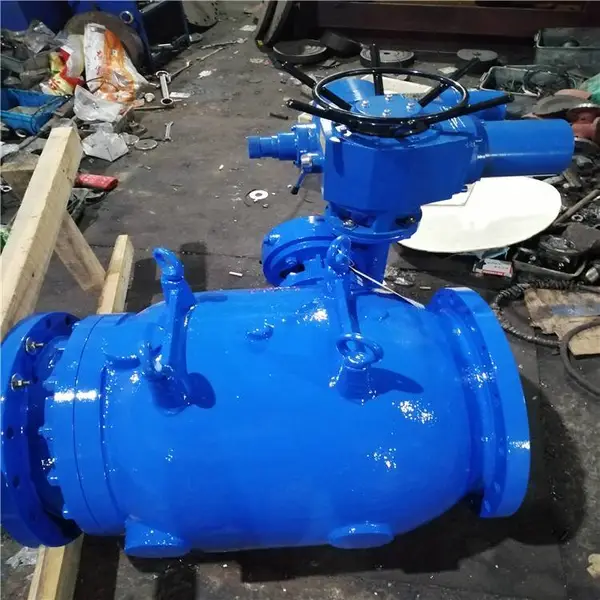

图片展示；




、
