结构说明：

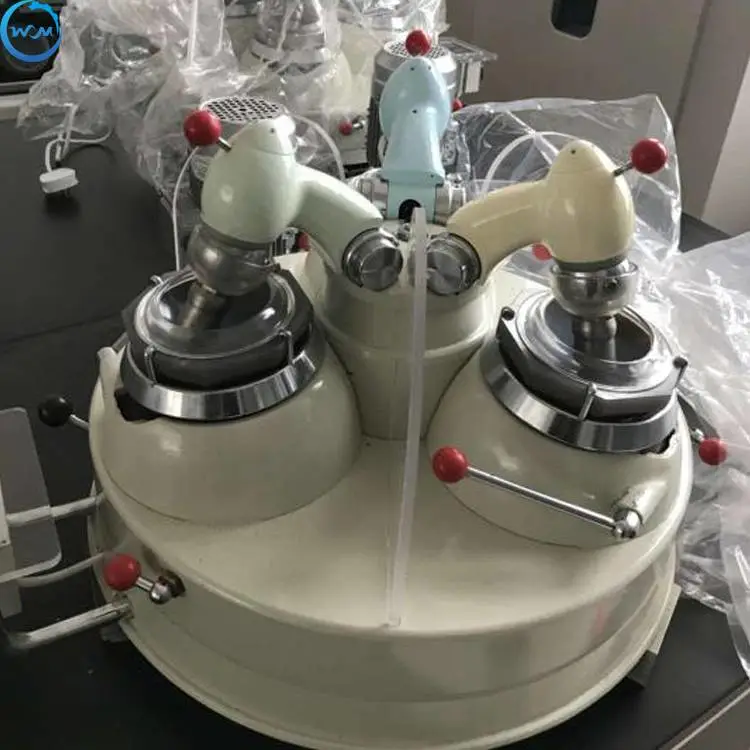

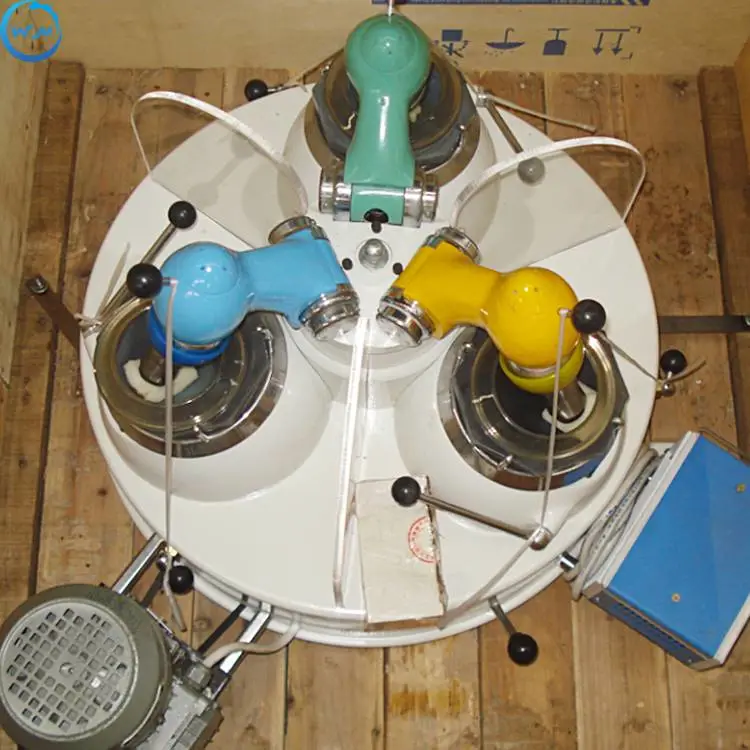

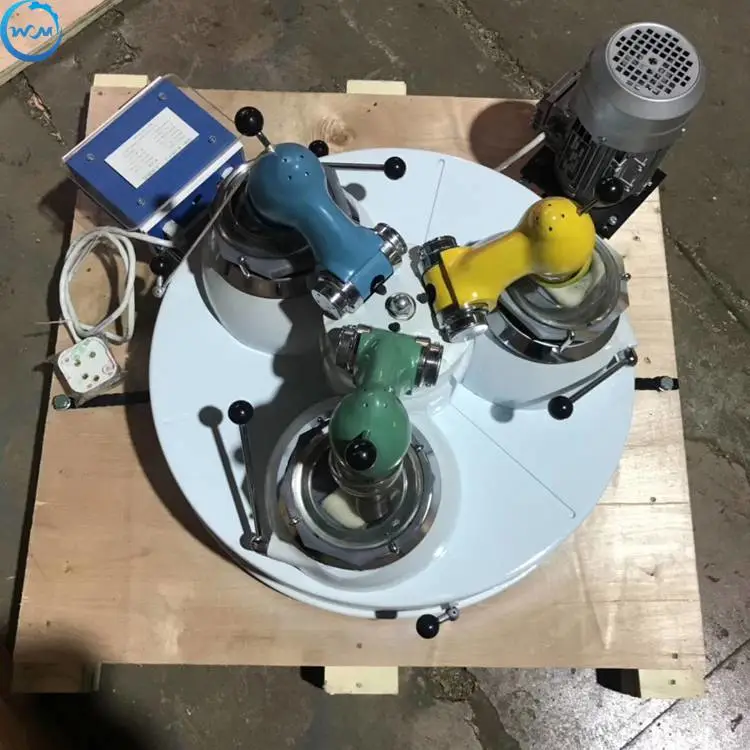

  本机结构主要由三套磨头、离盒器、研钵支座、等总装组成。 磨头、研体支座和离合器互成120°均匀地安装在转座上，转座的轴承中，在底座正面装有接料支板及电器，左方装有电机。当离合器接通时，电机通过皮带轮，齿轮轴，万向节带动磨头旋转。齿轮轴的另一头和研钵支座的齿轮啮合。由于研棒的正转和研钵的同向自转产生相对滑动，借磨头的自重产生压力磨细物料。

  离合器是常闭干式磨擦离合器。磨擦离合器的结合和脱开是靠杠杆绕支钉的上下摆动实现的，杠杆上抬时，弹簧被压缩，磨擦片与齿轮脱开。杠杆下移时，弹簧复位，磨擦片与齿轮端面贴面贴合，从而传递动力。 杠杆的上下移动靠操纵手柄实现。手柄在图示右边时，离合器贴合，逆 时针旋转到左边时，装在转盘里的轴靠偏心作用推动销子，顶起杠杆的调节螺丝，杠杆向上摆动，将离合器脱开。在使用过程中，当磨擦损时，可松开螺帽，向下调节调整螺丝。

  由于每一对研具都有单独的离合器操作，因此三对研具的运动互不影响，即可同时工作，也可使其中一对或二对工作。

三头研磨机安装说明：

本机是由制造工厂装配调试后整机销售的，用户收到本机时应进行必要的检查，主要观察、消 除在运输过程中可能产生的影响。本机好安放在有抽风除尘装置的工作台上。本机不需要专门的基础安装，清理包装油脂，在未接上皮带前接好电源和地线。试开车，使电机按标定的方向运转，以防止电动机反转。电动机反转会使一些连接件松动，或损坏设备。确定电动机运转方向与标定的方向一致后，方可装上电动机皮带进行试车。
