Q647H气动硬密封固定式球阀Q647H-25C气动固定式球阀不锈钢气动固定式球阀.Q647气动固定式球阀是***高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,固定式气动球阀适用于各种腐蚀性和非腐蚀性介质。

价    格

订货量

  • 820.00

    1 - 19件

  • 750.00

    20 - 49件

  • 600.00

    ≥50件

杨女士业务经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐁯𐁰𐁰 𐁱𐁯𐁲𐁳 𐁰𐁴𐁯𐁯 𐁵𐁱𐁯𐁲𐁶𐁷𐁰𐁷𐁯𐁷𐁯𐁰𐁴𐁶𐁷𐁵𐁲
  • 发货地江苏 昆山市
  • 发货期限3天内发货
  • 供货总量960件
产品推荐
品牌:GH/工恒材质:不锈钢适用范围:
型号:Q647H订货号:连接形式:法兰
适用介质:水、蒸汽、油品压力环境:常压流动方向:单向
驱动方式:气动用途:截止规格:50-800
是否进口:数量:400公称直径:
公称压力:产地:苏州颜色:
功能用途:包装规格:是否定制:
结构形式:固定球球阀3C阀门类别:工业公称通径:DN50-800mm
工作温度:常温零部件及配件:执行器类型(通道位置):二通式

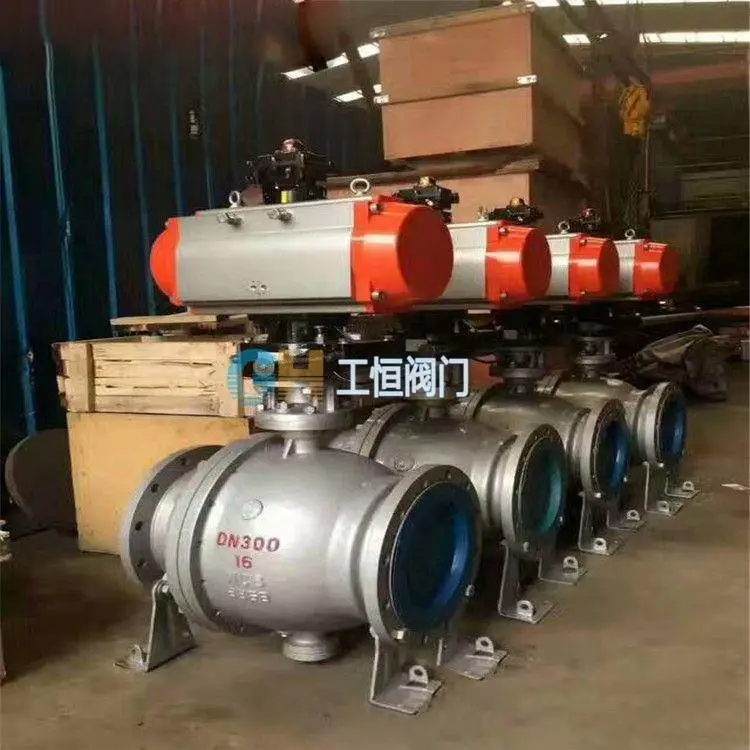

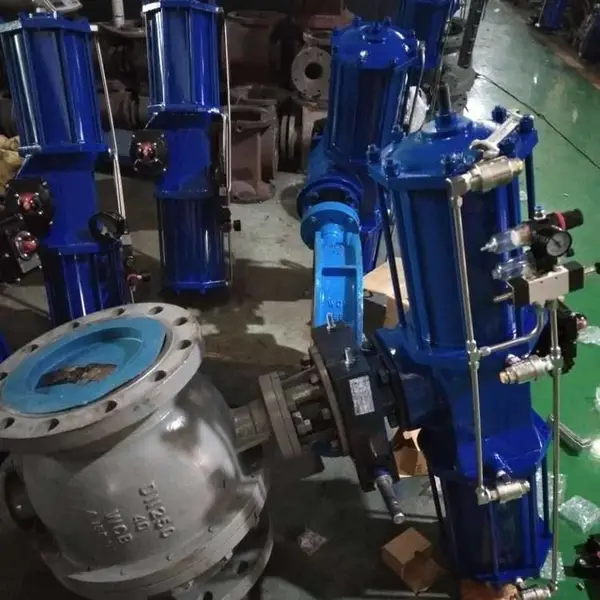

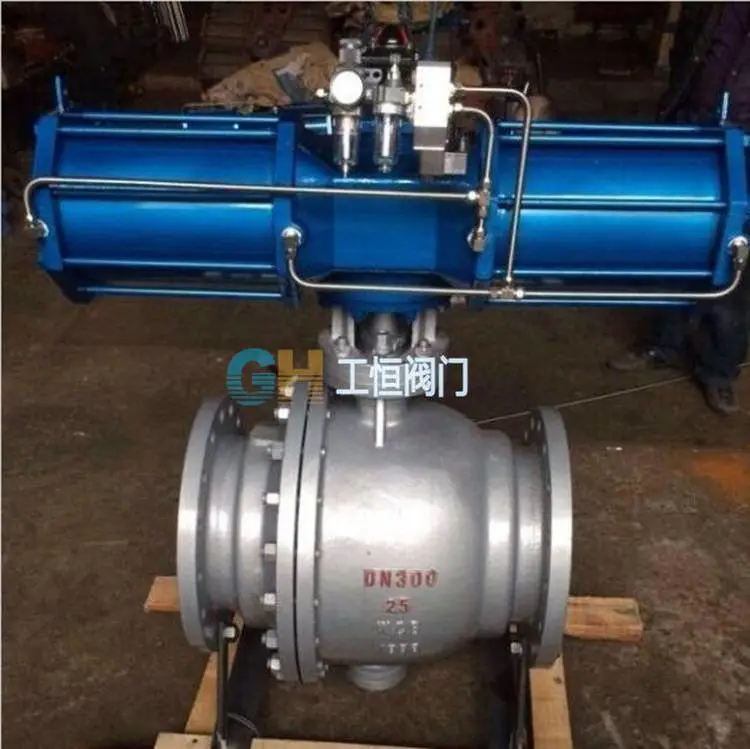

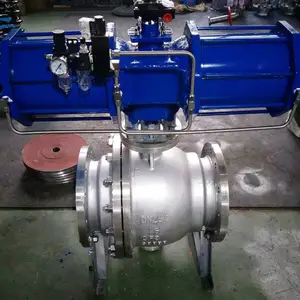

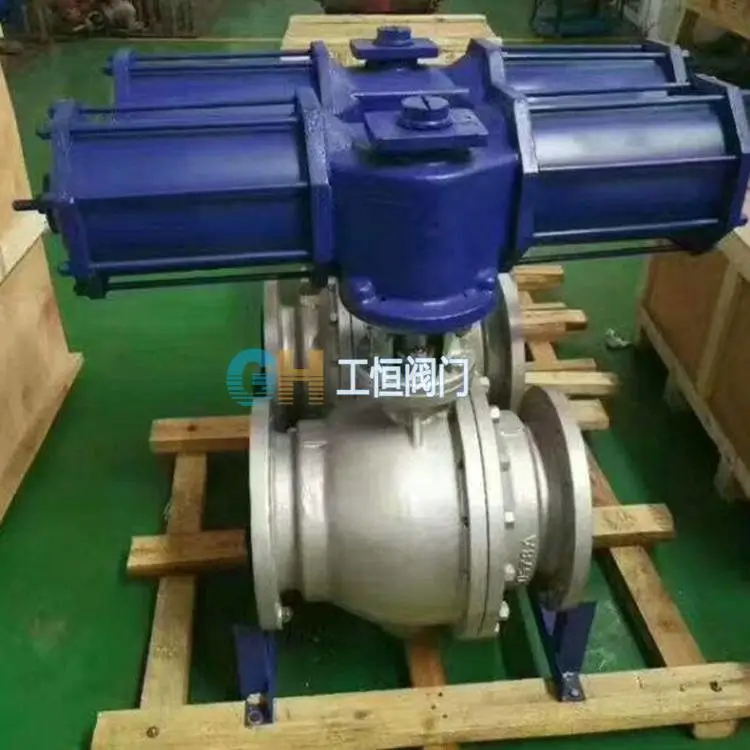

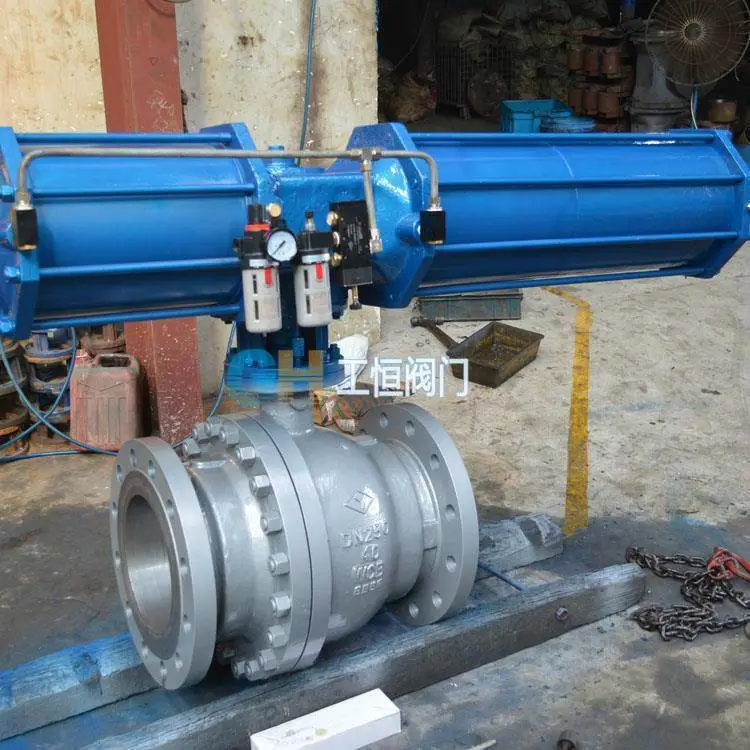

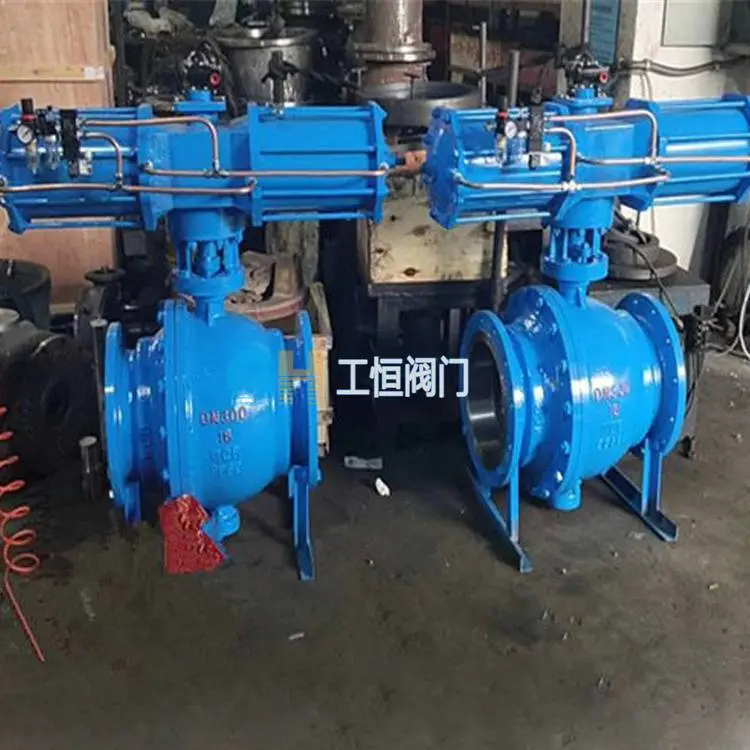

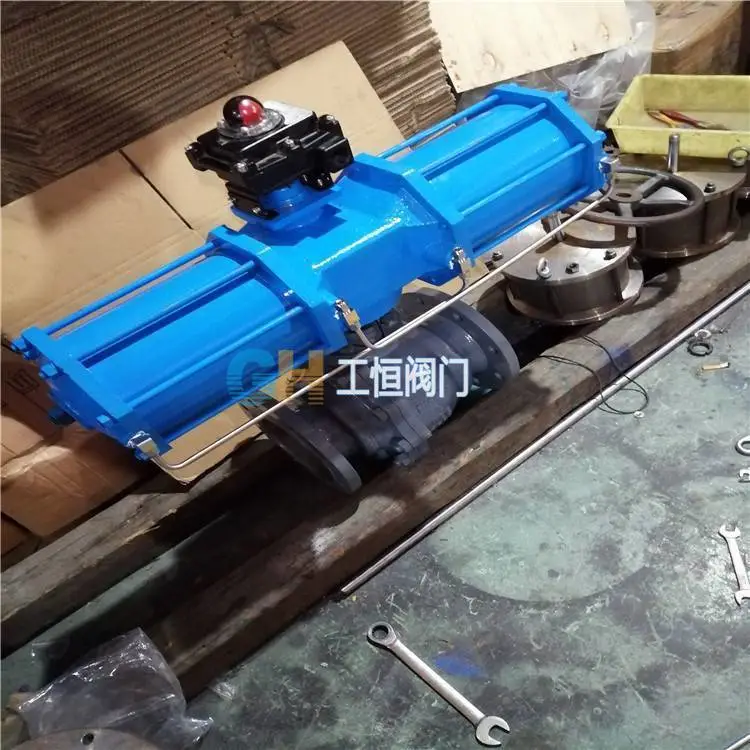

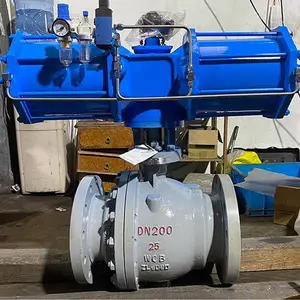

Q647H 气动硬密封固定式球阀 Q647H-25C 不锈钢法兰球阀









特点及用途
Q647气动固定式球阀是球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,固定式气动球阀适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封、使用寿命长,固定式气动球阀适用于高压、大口径场合。的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。固定式气动球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧***阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,***球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。


工作原理

当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。

□气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。

□回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。

□定位器可调节阀门管道流量。


气动执行器主要技术参数


型号QW系列、AT系列、AW系列
气源压力0.4 ~ 0.8 MPa
回转角度90°~92°
回信器AC220V AC110V DC24V
控制信号电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源洁净、干燥压缩空气
工作温度-20℃ ~ +90℃


主要性能规范

型 号

公称压力

PN(MPa)

试验压力Ps(MPa)

工作温度

(℃)

适用介质

壳体

密封

Q641F/H-1.6

1.6

2.4

1.76

-50~450

(不同工况温度,选用不同的材质)


水、石油、天然气、酸类等

Q641F/H-2.5

2.5

3.75

2.75

Q641F/H-4.0

4.0

6.0

4.4


阀体主要零件材料

零件名称

阀体

球芯

阀座

阀杆

填料

支架

连接轴

Q641F/H

铸钢、不锈钢

不锈钢

聚四氟

2Cr13

柔性石墨

铸钢、不锈钢

铸钢


气动执行器主要部件材料

零件名称

缸体

端盖

活塞

O型圈

指示轴

螺栓

QW系列

AT系列

铝合金型材

(硬质阳极氧化)

压铸铝合金

(环氧树脂喷涂)

压铸铝

(镀镍磷合金)

NBR

ABC

SUS304

AW系列

铸钢

(硬质阳极氧化)


压铸铝

(镀镍磷合金)

NBR

ABC

SUS304
