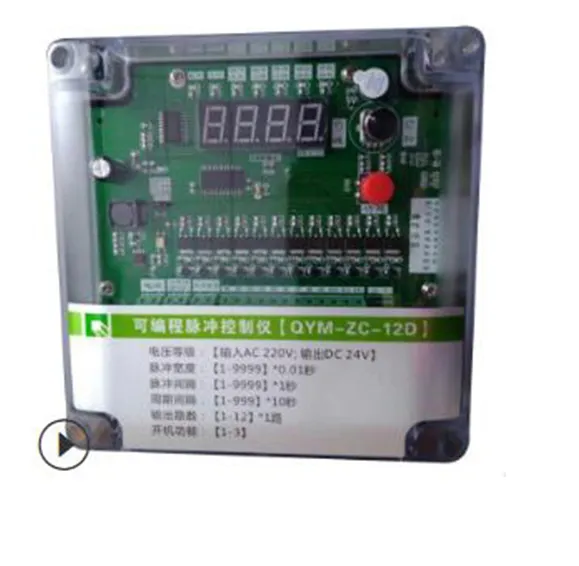

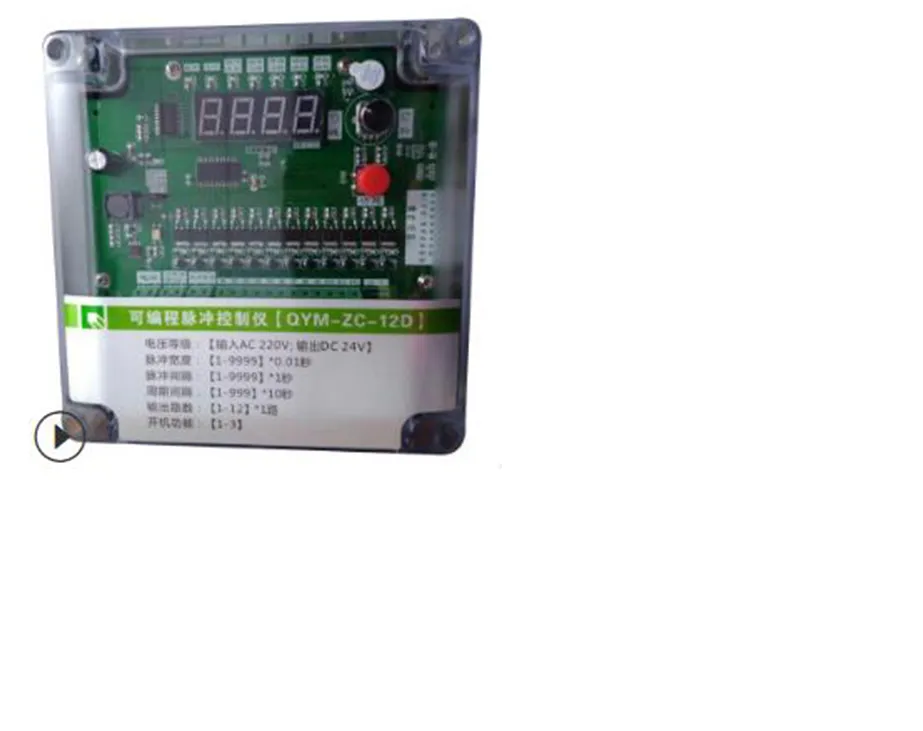

脉冲输出控制仪，负载DC24V/220V.



二、技术指标:



输入电压：AC 50HZ 200-240V；驱动能力：DC 24V 2A



支持在线除尘；



三、参数设定范围



脉冲宽度：设定范围为【1-9999】*0.01秒；



脉冲间隔：设定范围为【1～9999】*1秒



周期间隔：设定范围为【1-9999】*10秒



输出路数：设定范围为【1-20】*1路



四、参数含义:



1.脉冲宽度：脉冲工作时间；（Pn*0.01）秒



2.脉冲间隔：两个脉冲阀之间的时间间隔；（Pn*1）秒



3.周期间隔：一个周期结束到卸灰开始之间的时间间隔；（Pn*10）秒



4.脉冲阀数：脉冲阀个数；（Pn*1）个



四、参数设置说明：



1：在自动运行状态下，长按“功能”键（3秒）进入参数状态（脉冲宽度



脉冲间隔，周期间隔，输出路数）每按一次“功能”键对应的指示灯发光，



2：好参数状态后转动“设置”键进入参数值修改状态，转动设置



旋钮直到调整好各项参数。



3：设置好参数值后，“功能”键返回参数状态，可设置参数；



4：修改完所有参数后“功能”键返回自动运行状态；



注意：



1：禁止接和操作说明不一致的电源和负载。



2：人员禁止拆卸和自行修改电路，否则后果自负。



3：为了控制仪能稳定长久的工作应尽量避开强烈震动、强磁、高温等环境。
