详细介绍

概述

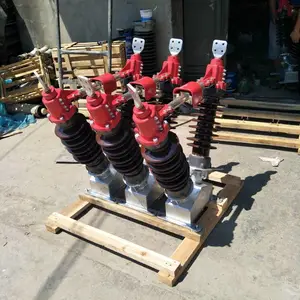

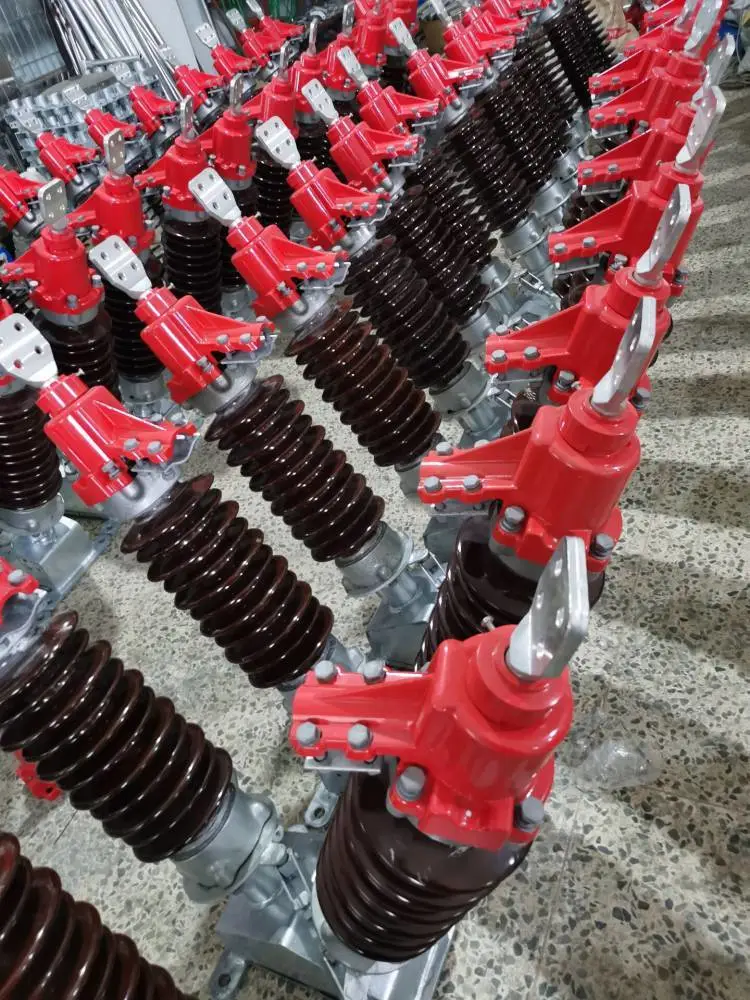

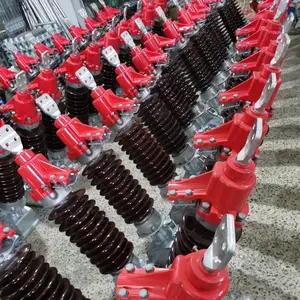

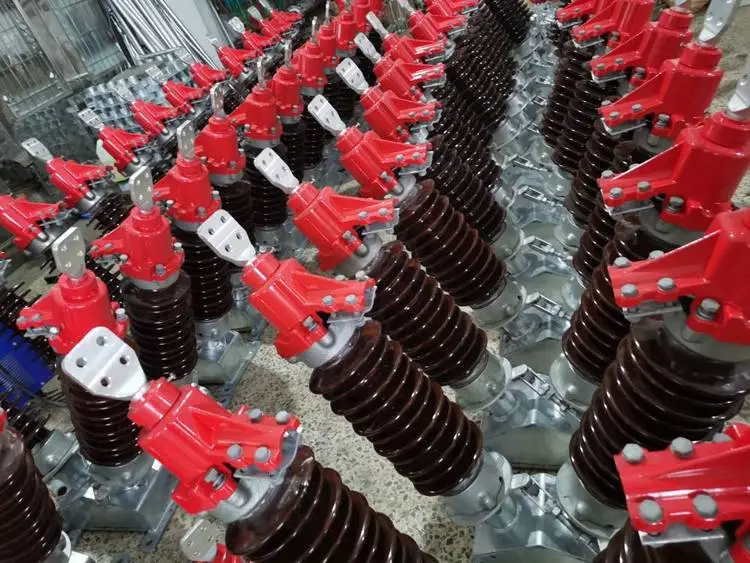

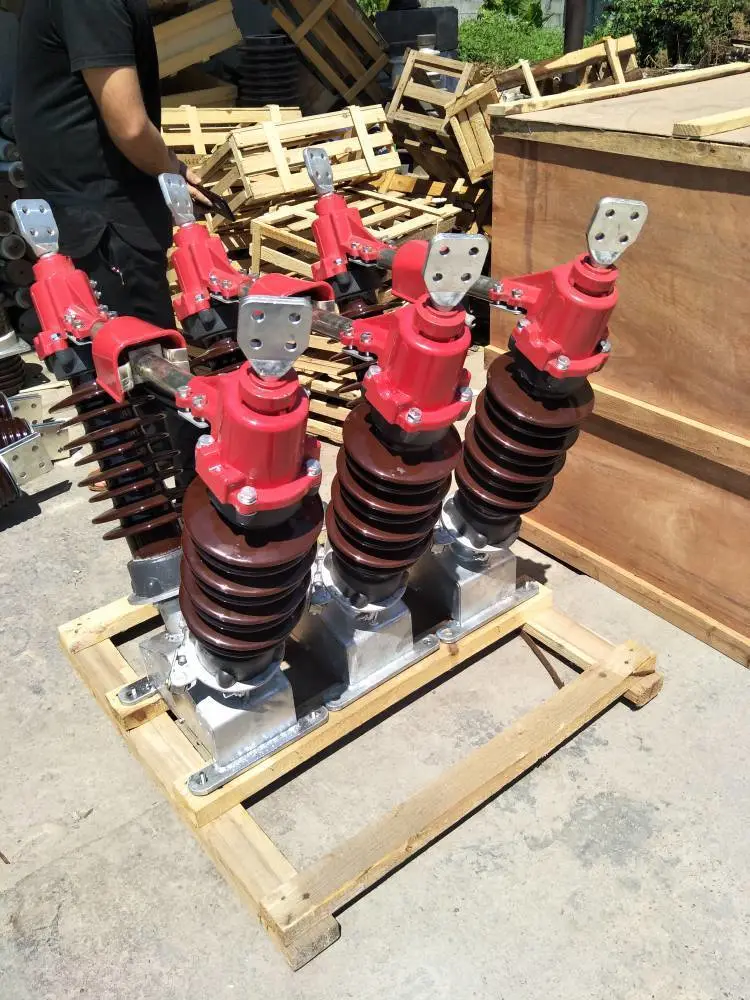

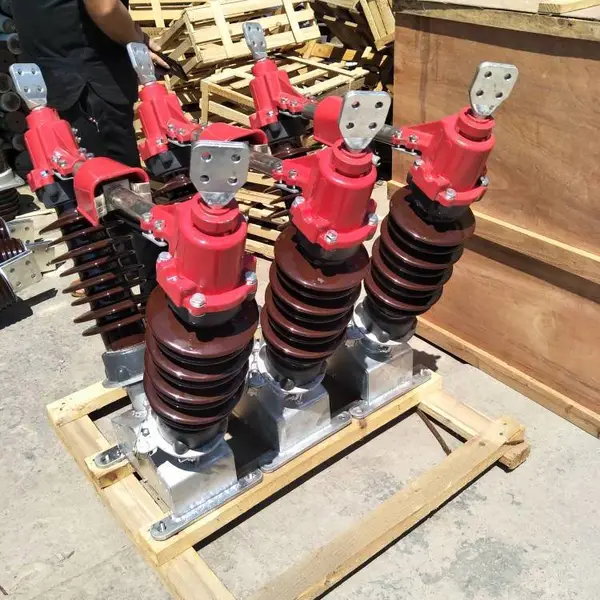

GW5A-40.5、72.5、126D(W)型隔离开关系三相交流频率50Hz的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及

对检修的母线与断路器等高压电器设备实行安全的电气隔离。
本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开

关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操

动机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构

三极联动操作。

本产品符合GB1985-2004《高压交流隔离开关和接地开关》、DL/T486-2000《交流

隔离开关和接地开关订货技术条件》等标准，并且满足电网公司为完善化而颁布的《关

于高压隔离开关订货的有关规定》。GW5-72.5防污型高压隔离开关
本产品于2005年8月通过江苏省电力公司完善化技术审查。
主要特点滑动
■ 整个导电回路除断口为滑动接触外，其余导体之间如出线端、触头及触指与导电臂之间

均为固定联结，接触电阻小，工作可靠。

■ 导电臂采用矩形铝合金管制成，强度高、质量轻、散热面积防腐性能好。
■ 采用特殊铜合金制成自力型触指。依靠触指自身的弹力夹紧触头，***因弹簧锈蚀、分

流发热退火而引起的触头夹紧力降低、接触电阻增加、触头发热加剧的恶性循环。触头采用

铜板弯成，与导电臂联结面积大，分合过程中触头与触指摩擦行程短，操作力小。此导电部

分结构已获得实。

■ 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气

体无法进入，使轴承内化钼润滑脂不流失、不固化；轴承内部装有推力球轴承和向心球

轴承，将隔离开关的重力和水平分力由这两种***轴承承担，使隔离开关长期运行后操作力

矩不会增加。

GW5-110KV/1250A防污型高压隔离开关
■ 各转动摩擦处均采用不锈钢销轴、自润滑轴承及不锈钢关节轴承。所有黑色金属零部件（包括M10以上紧固件）均采用热浸锌处理。GW5-72.5防污型高压隔离开关
■ 操动机构箱体采用不锈钢板制成。
■ 传动连杆采用装配式，现场安装不用切焊。
订货须知
■ 订货时请注明产品型号、额定电压、额定电流、额定短时耐受电流，爬电距离等。
■ 隔离开关附装接地开关的方式（左接地、右接地、双接地），左右接地若不注明则按右

接地供货。 注：左右接地判别方法：面对铭牌，将两手臂向前伸，与隔离开关打开方向一

致，则接地开关在左手侧为左接地，在右手侧为右接地。

■ 安装方式：水平安装、倾斜25°安装、侧装。未注明安装方式则按水平安装供货。
■操动机构型号、名称、电机电压、控制电压及辅助开关接点数。

陕西如高电气有限公司是按现代化企业制度建立起来的中外合资企业，是输变电行业研发和制造高压、***压及特高压开关设备的重要基地。目前公司批量生产有6-110kv.高压真空断路器，高压隔离开关.高压负荷开关.高压计量装置，避雷器/熔断器，高压环网柜/高压开关柜及各种规格高压开关设备等。并新开发了40.5KV小型化真空断路器.产品性能优良质量稳定，多年来得到广大用户一致的好评。截止目前，我公司产品共分为三大类、27个系列、530个品种、1209种规格。所有产品均采用标准和IEC标准，***产品还制订了高于标准的企业内控标准。与此同时，除生产各种标准型产品外，还可生产各种耐污型、高原型、耐震型等特殊地区用产品。本公司先后获得“陕西省商标”，西安市消费者协会“诚信单位”， 西安市局“守合同、重信用单位”，“全国质量、信誉、服务AAAA企业”，“产品质量与服务质量双满意单位” 等荣誉称号。公司坚持“以科技为先导”，“以质量求生存”，实事求是***发展的经营宗旨，竭诚与用户合作，共同发展。
