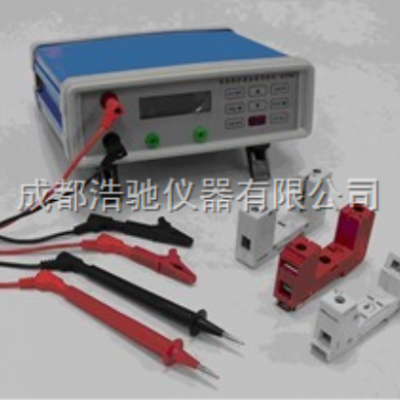

电涌保护器安全巡检仪

型号：K-2766

仪器资料：

    检测电源避雷器（SPD）在线运行安全状态的专用仪表，适用于电源避雷器（SPD）常规安全巡检和工程验收。电源避雷器（SPD）直流参考电压（U1mA）的测试；放电管测试及批量放电管快速筛选；测量电源避雷器（SPD）的绝缘电阻；电源避雷器（SPD）在线运行实际漏电流的现场测试；液晶显示界面，示值清晰，测量数据直观易读；内置式、大容量充电电池，确保长时间稳定测试；直流供电和便携式套装设计，方便作业现场使用。

特点：[含：防雷元件测试仪功能]?检测电源避雷器（SPD）在线安全状态的专用仪表?适用于电源避雷器（SPD）常规安全巡检和工程验收?直流供电和便携式套装设计，方便作业现场使用?内置式、大容量充电电池，确保长时间稳定测试?液晶显示界面，示值清晰，测量数据直观易读?电源避雷器（SPD）直流参考电压（U1mA）的测试?在0.75U1mA下进行漏电流（I1e）的测试?放电管测试及批量放电管快速筛选?测量电源避雷器（SPD）的绝缘电阻?电源避雷器（SPD）在线运行实际漏电流的现场测试?脱扣装置或热熔丝脱离装置在线有效性的测试

主要技术参数：输出测试电压：0~1900VU1mA误差:±2%±1d；测试时间:t≤3s

漏流测量范围：0.1~199.9?A；恒流误差:≤±3%±3d；绝缘电阻：0~1000MΩ

高压预置范围：10~1800V连续可调；

放电管：（200±8）V/s

高压上升速率：（100±8）kV/s；电源电压：DC12V；测量功率:≤5.5W工作环境：温度：-5℃~+40℃；湿度：≤85%RH尺寸和重量：210mm×196mm×80mm；约2.1kg多测试功能的设计，符合规范对SPD常规安全项目的测试要求

?电源避雷器（SPD）直流参考电压（U1mA）的测试：用仪器测出的SPD实测限制电压与生产厂标称值比较，当误差大于±20%时，可判定SPD失效。也可与产品生产厂提供的允许公差范围表对比判定。

?漏电流（I1e）的测试：检测SPD的劣化程度，规定在0.75U1mA下测试。实测I1e不应大于产品标称的zui大值；如产品未标定出I1e值时，一般不应大于20μA。

?测量SPD的绝缘电阻，确保不小于50MΩ/500V

?测试SPD内置热保护限流元件（脱离装置）的有效性

?电源避雷器（SPD）接地端有效接地的检查

?电源避雷器（SPD）在线运行实际漏电流的现场测试

主要配置：K-2766测试仪×1标准测试线1.5m×1（红）标准测试线1.5m×1（黑）测试夹和探针×1（红）测试夹和探针×1（黑）充电器×1SPD插座×3感应式数显试电笔×1专用便携仪表箱×1备注：K-2766B可对被测电源避雷器（SPD）进行一对一***测量；也可对大量在线运行的电源避雷器（SPD）进行抽样检测和判定（使其在线运行安全状态的常规巡检和现场检测更具有可操作性）。
