1概述

ADW350无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

2产品型号规格及功能特点

2.1 ADW350无线计量仪表命名规则

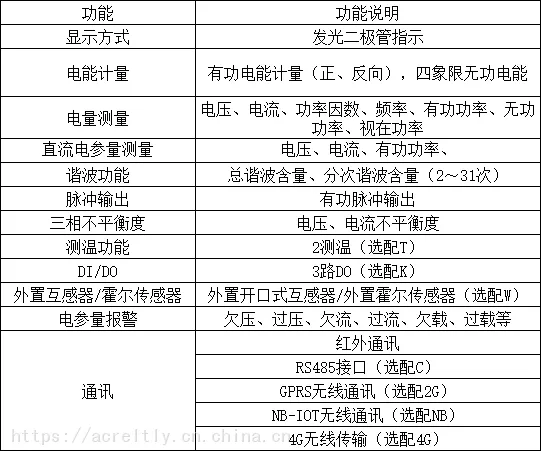

2.2 ADW350无线计量仪表功能特点

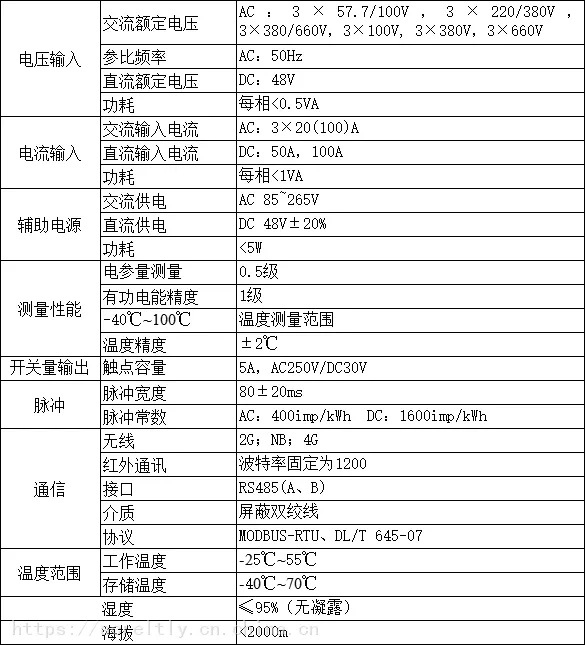

3技术参数

4 外形尺寸及安装说明（单位：mm）

4.1外形尺寸(单位：mm)

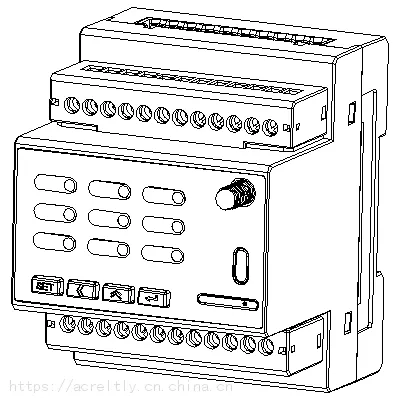

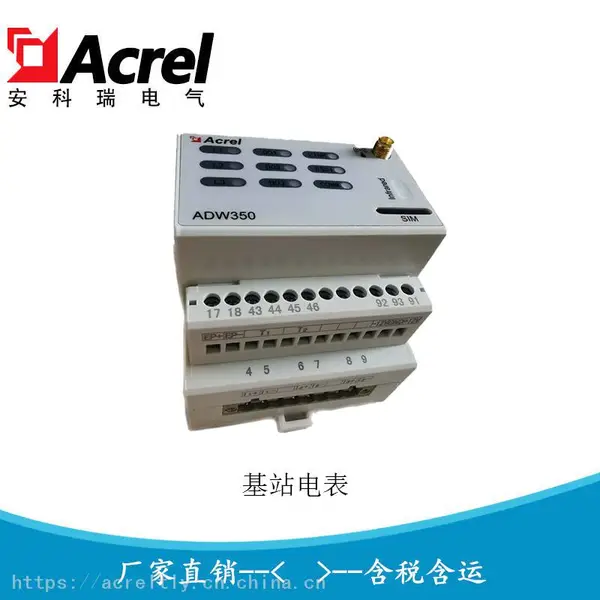

图1 ADW350效果图

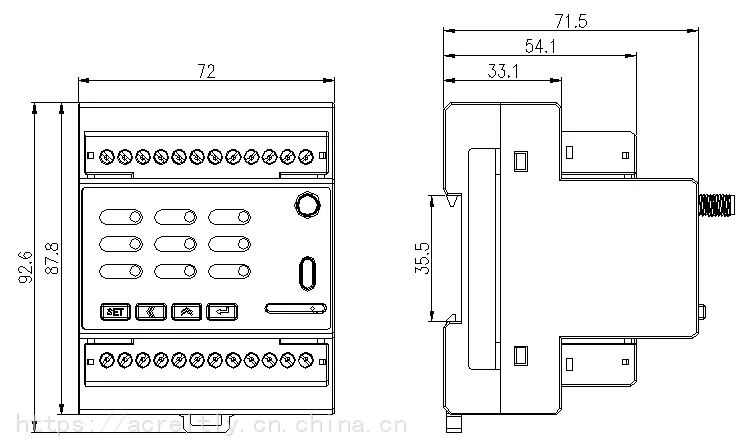

图2 ADW350尺寸图

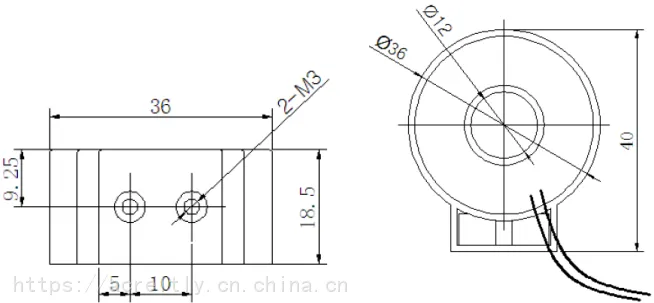

图3 ADW350WA 20(100)A配套互感器尺寸图

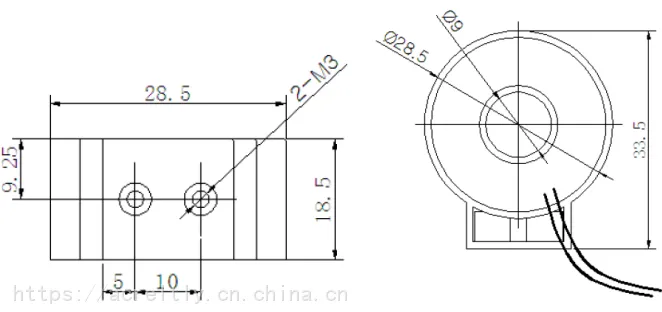

图4 ADW350WA 10（50）A配套互感器尺寸图

图5 ADW350WD配套霍尔电流传感器AHKC-BS尺寸图

4.2 电源端子、RS485通讯端子、脉冲输出端子

4.3开关量输入/输出端子

开关量输入是均采用开关信号输入方式，仪表内部配备+12V的工作电源，无须外部供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。

开关量输出为继电器输出，可实现“遥控”和报警输出。

4.4测温

4.5接线说明

ADW350和ADW350W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式

4.5.1  ADW350WA接线说明

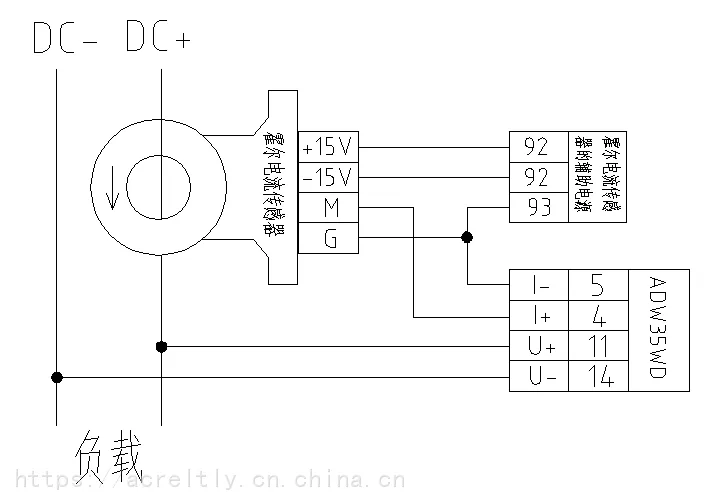

4.5.2  ADW350WD接线说明

注：ADW350WD共可接多三路单相直流，接法与上图均一致。

5 主要功能特点

5.1测量功能

能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压与电流的相角度Φ、电压不平衡度、电流的不平衡度、频率F、31次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留3位小数，功率P保留4位小数, 相角度Φ保留2位小数，不平衡度△保留2位小数。

如：U = 220.1V，f = 49.98HZ,  I = 1.999A,  P = 0.2199KW, Φ= 60.00°, △=0.00%

支持4路测温，测温范围：-40～99℃，精度±2℃

剩余电流检测，初始量程：0～1000mA，可设置量程倍数（1～60）

5.2计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，感性无功电能，容性无功电能,视在电能。

5.3分时功能

两套时段表,一年可以分为4个时区,每套时段表可设12个日时段,4个费率(F1、F2、F3、F4即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

5.4需量功能

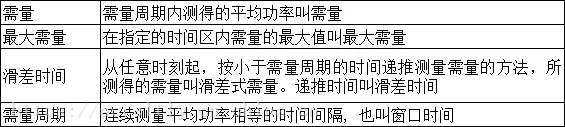

有关需量的相关概念如下：

缺省需量周期为15分钟，滑差时间为1分钟。

能测量8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量以及需量发生的时间。

显示实时的8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量。

5.5历史电能统计功能

能统计上12月的历史电能(包括4象限、各费率电能)

5.6开关量输入输出功能

有3路开关量输出，开关量输出为继电器输出，可以实现“遥控”和报警输出。

5.7无线通讯功能

ADW350支持2G、NB以及4G通讯。关于2G、NB、4G通讯的具体协议，可与我司相关人员联系获取。
