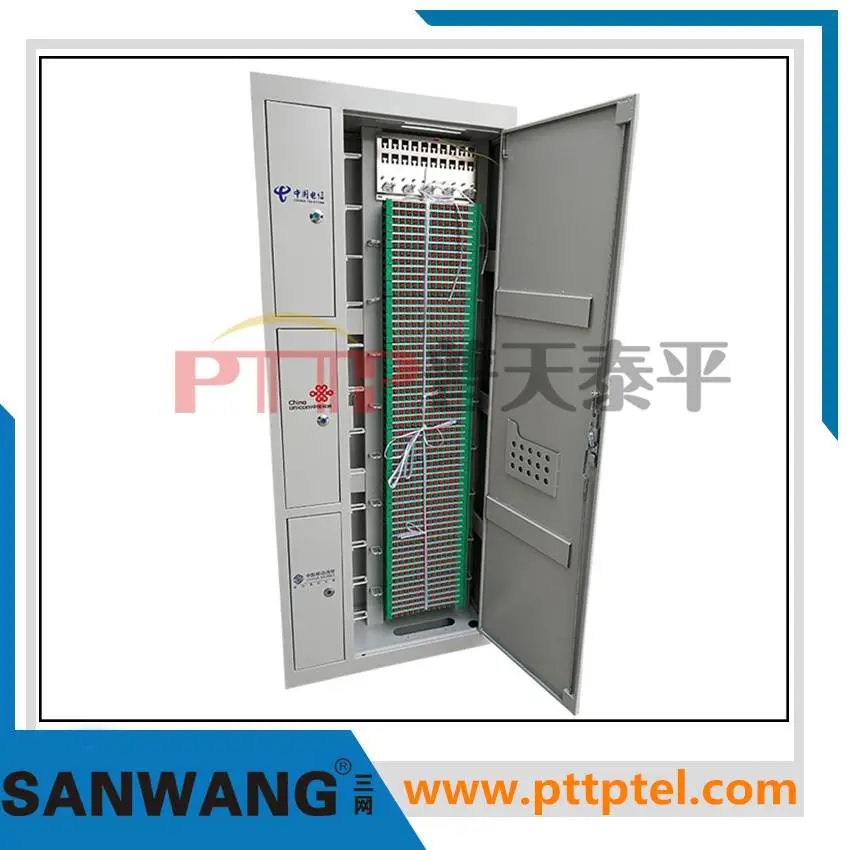

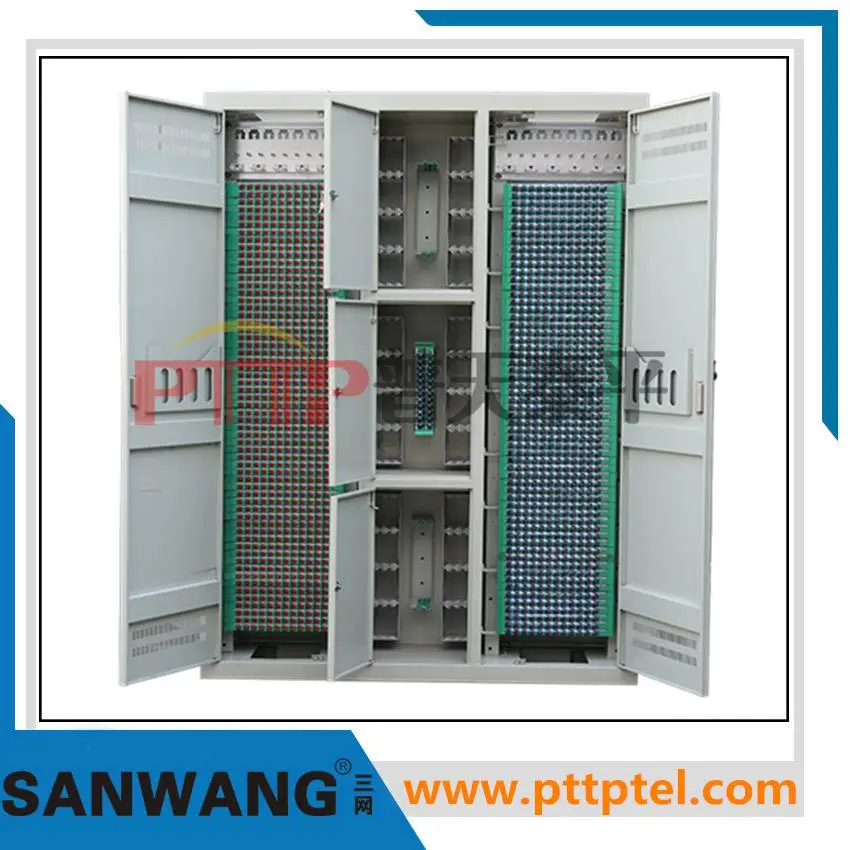

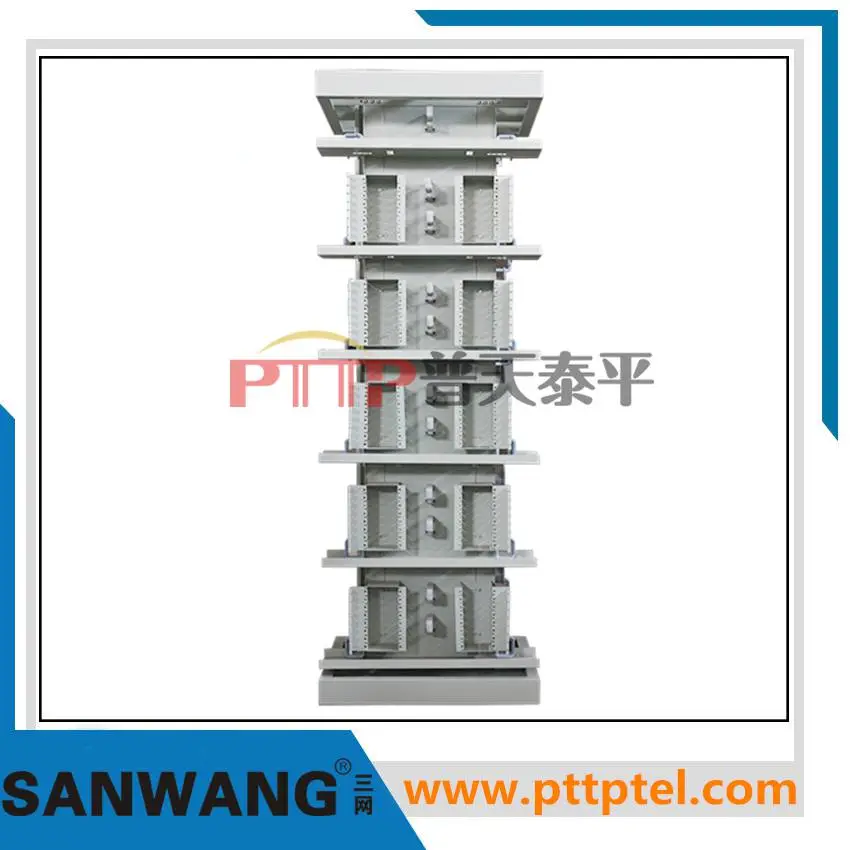

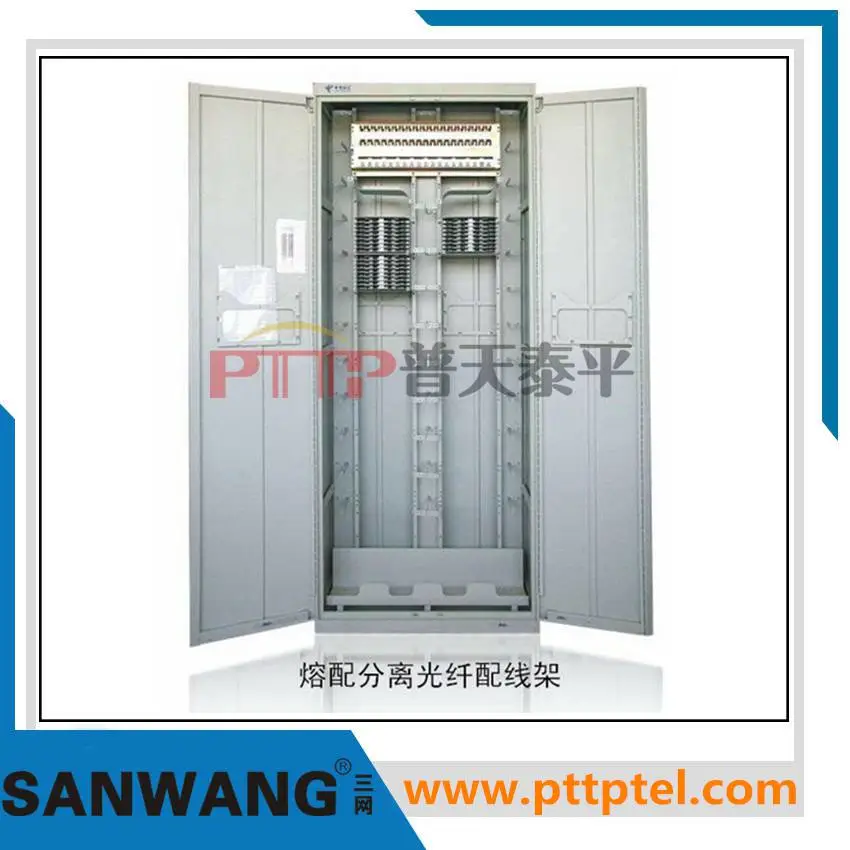

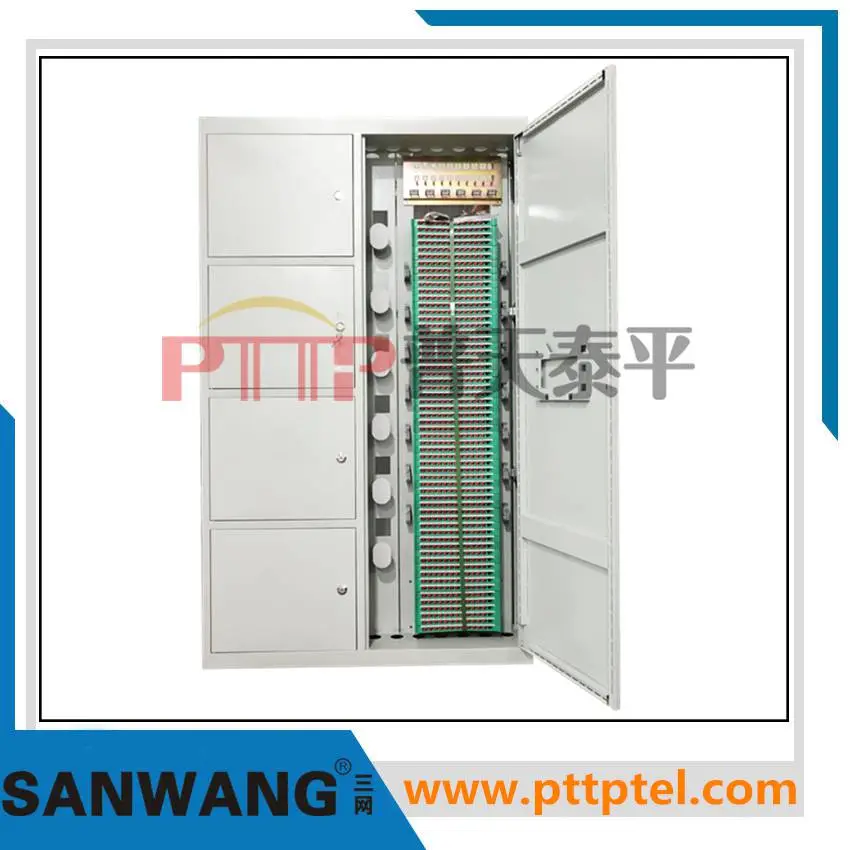

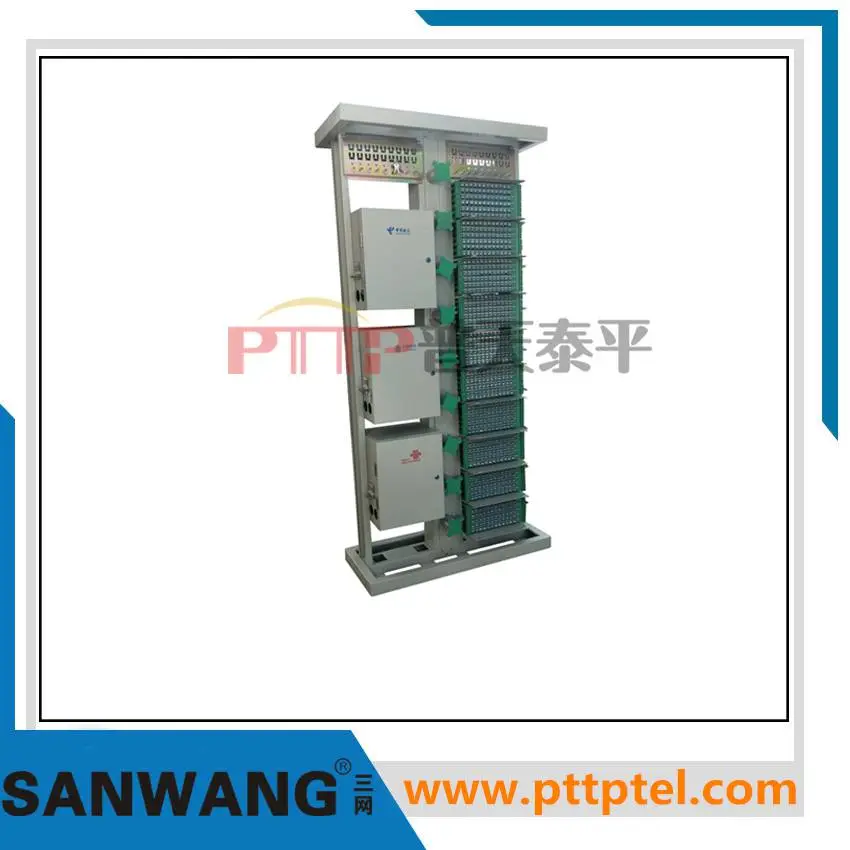

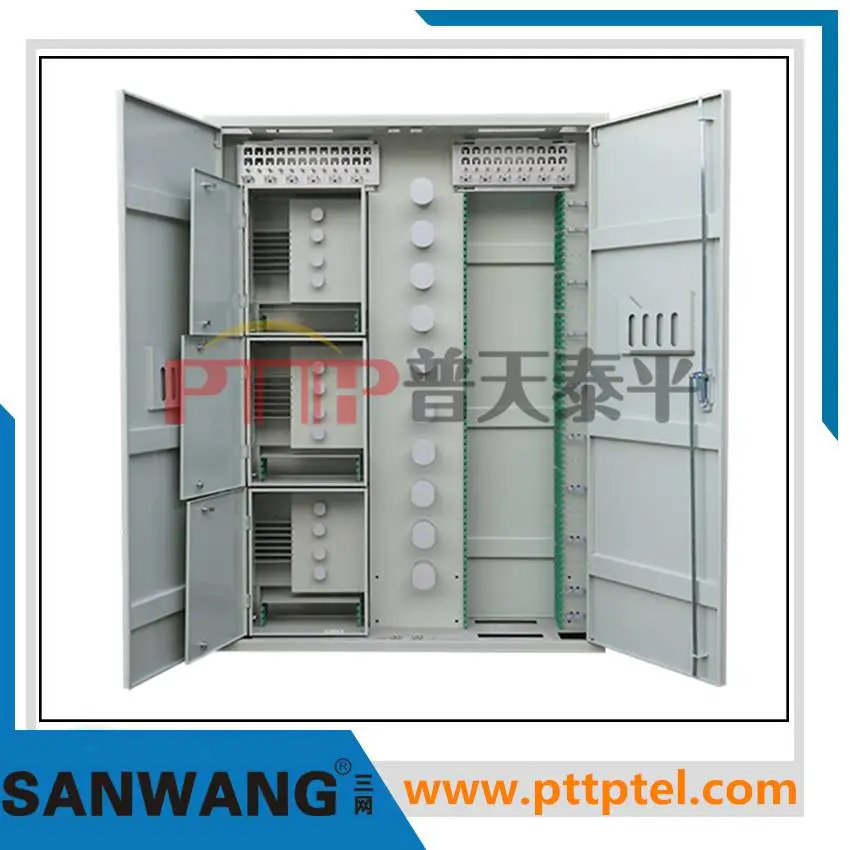

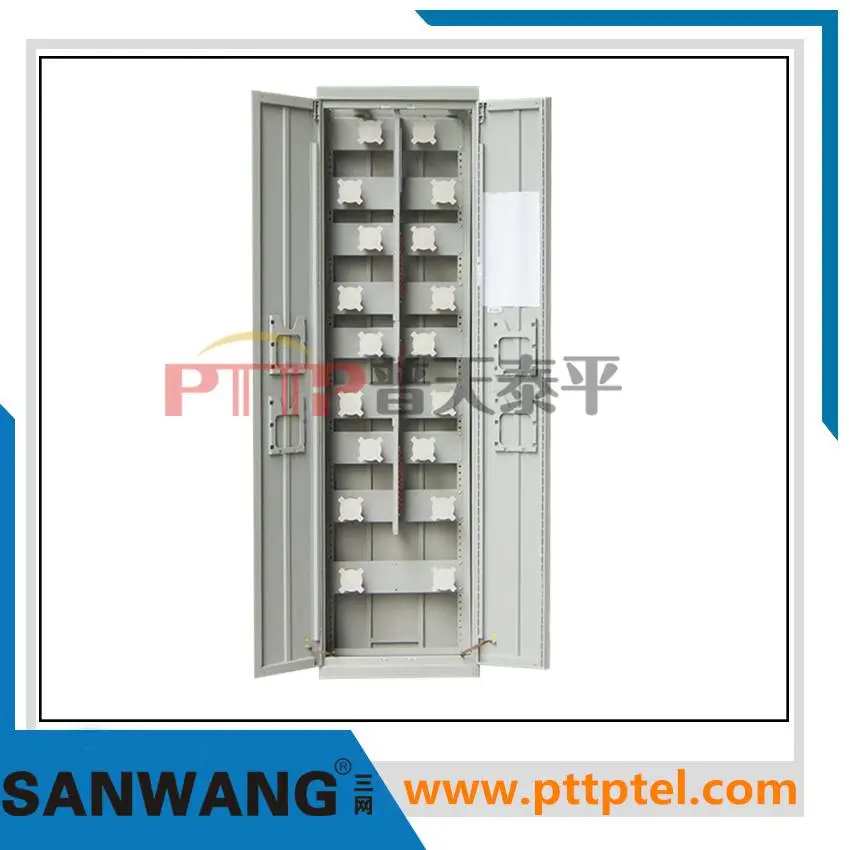

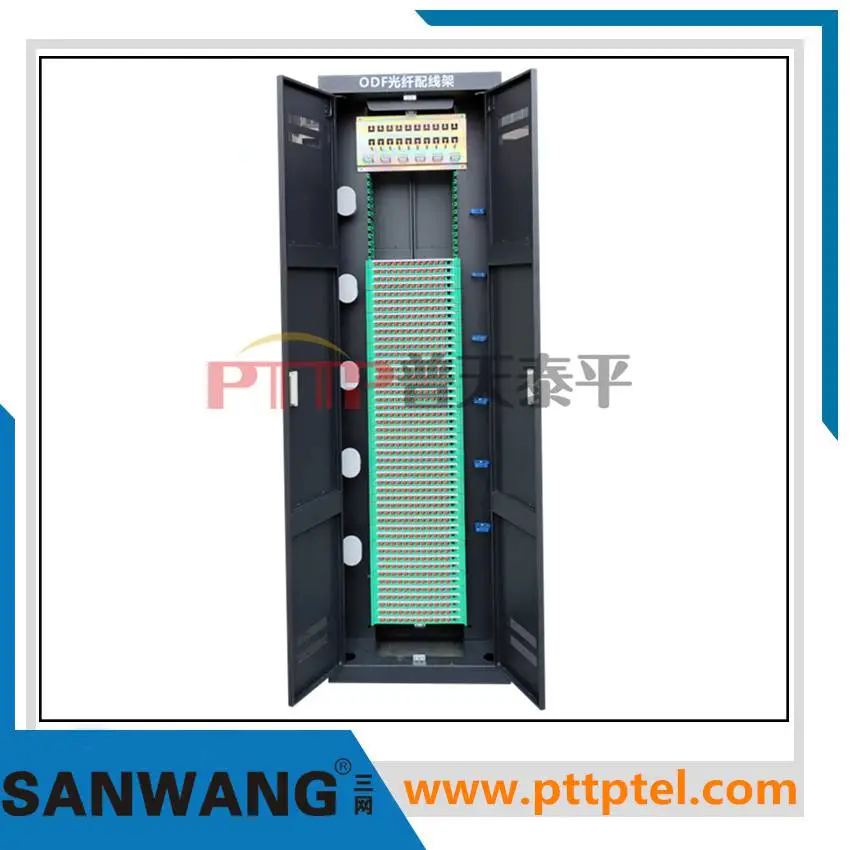

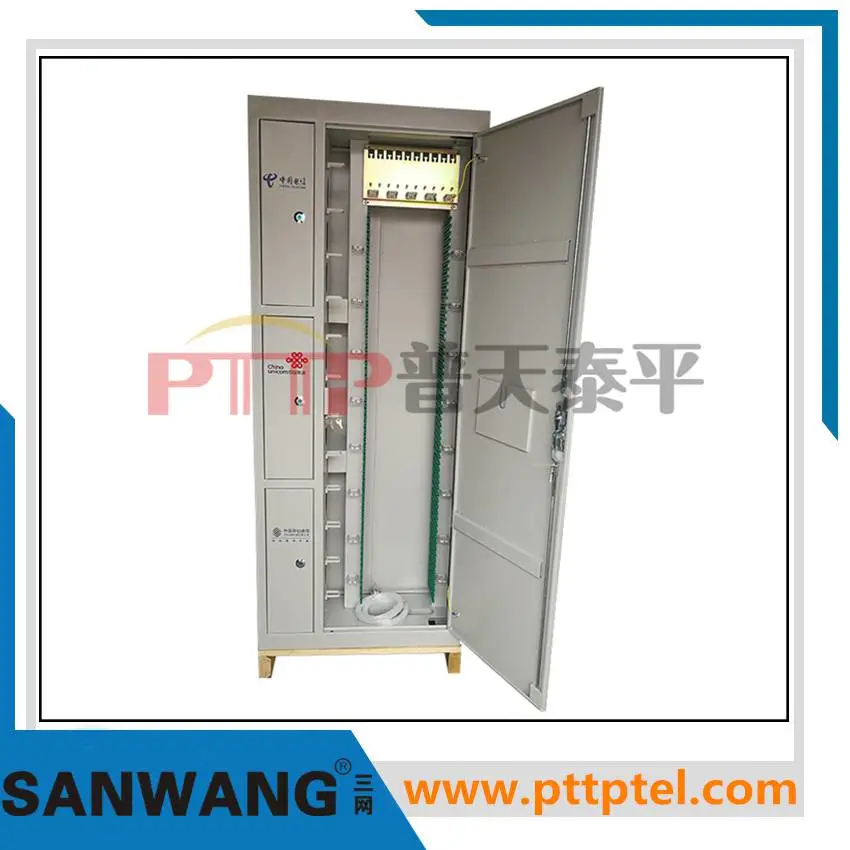

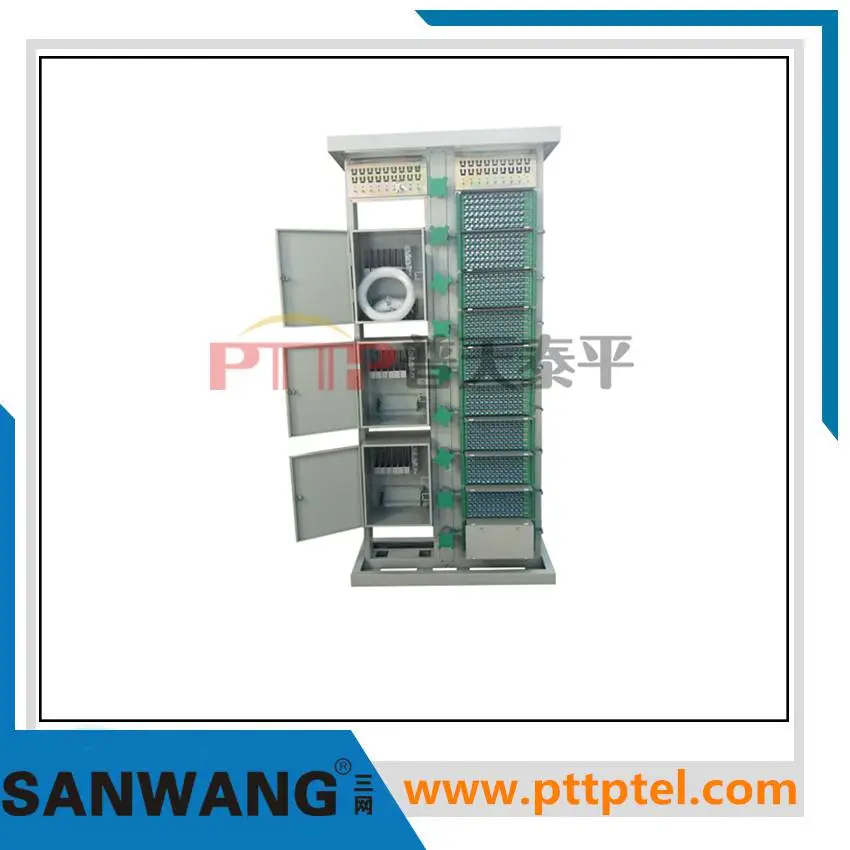

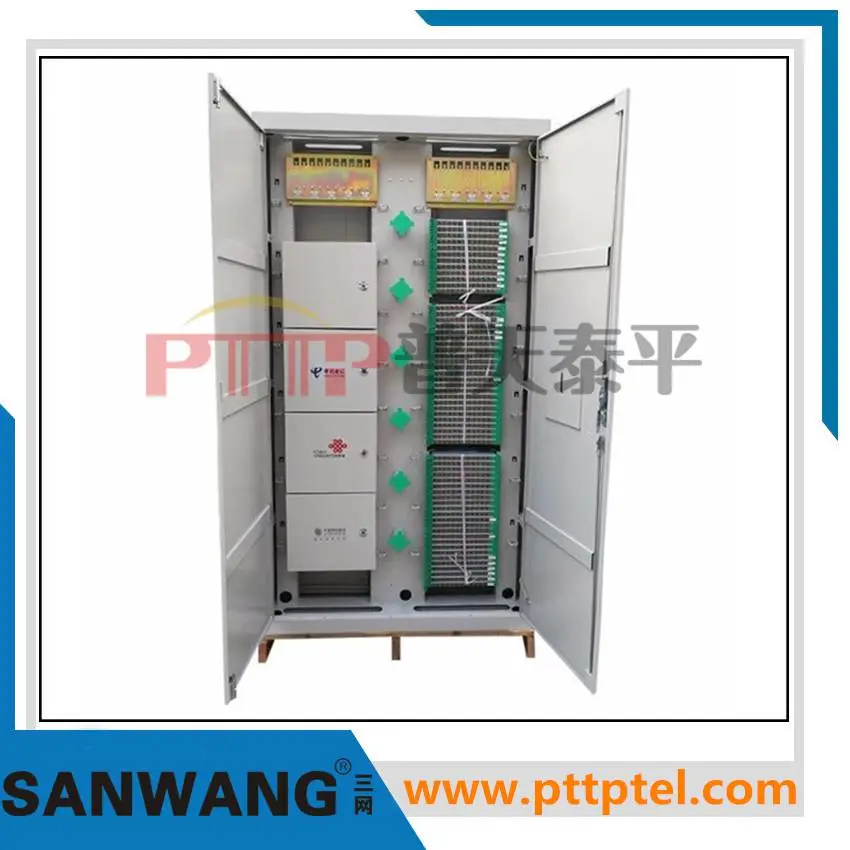

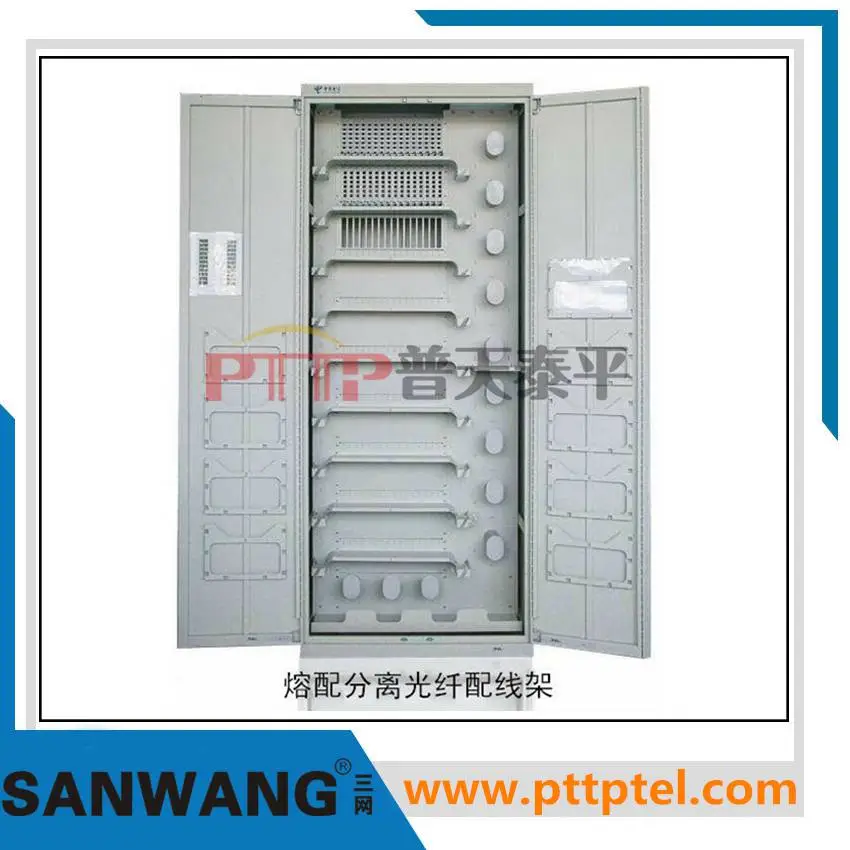

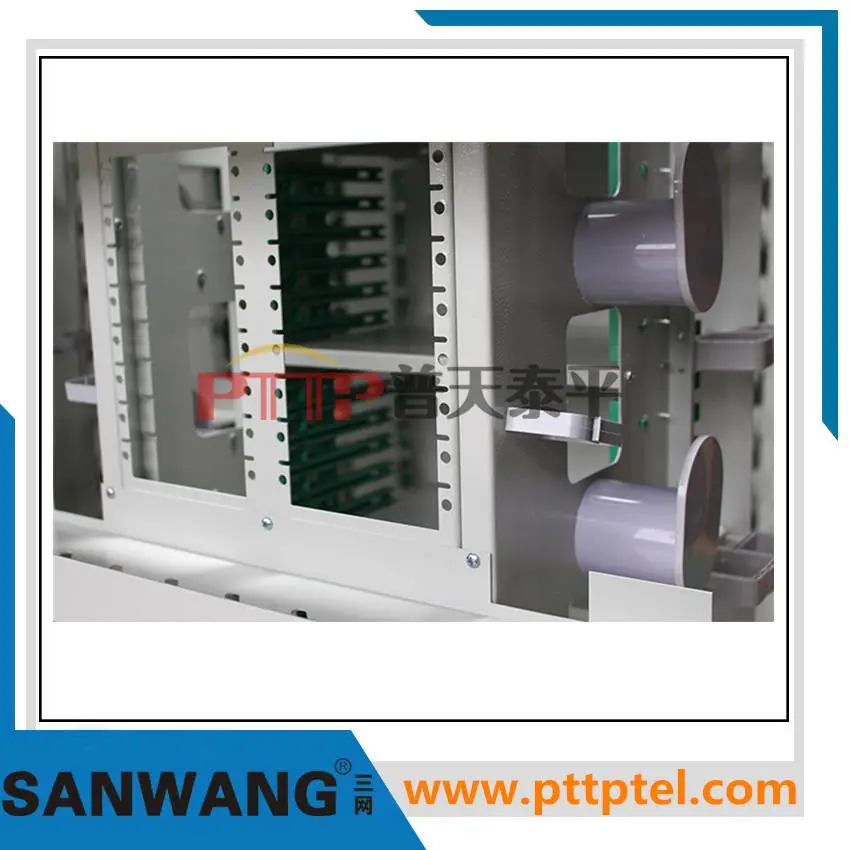

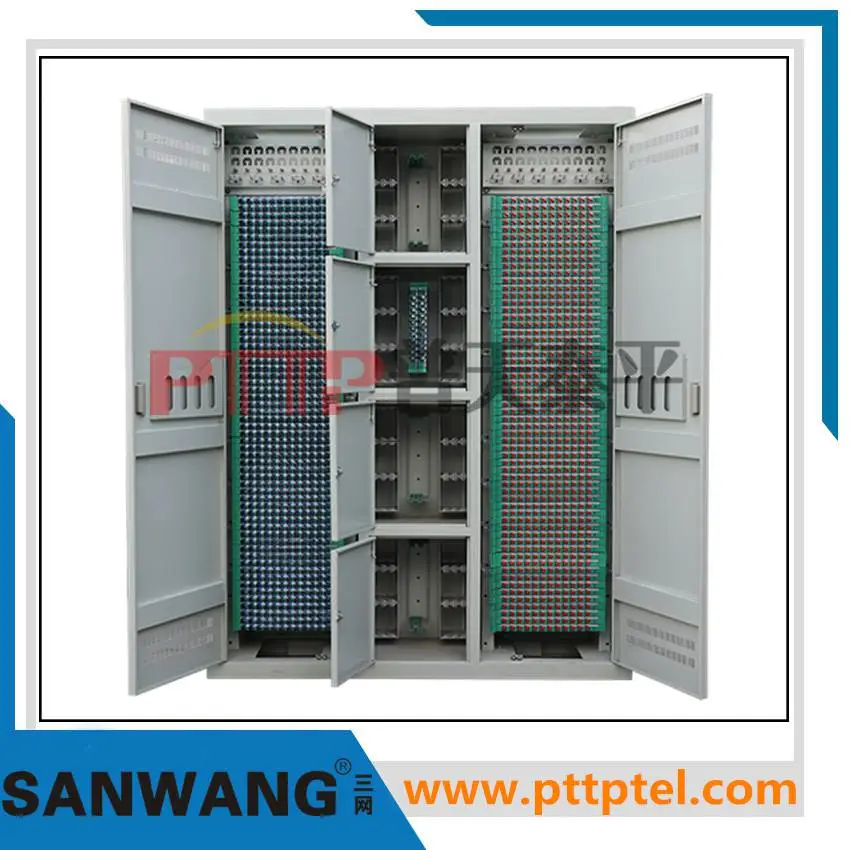

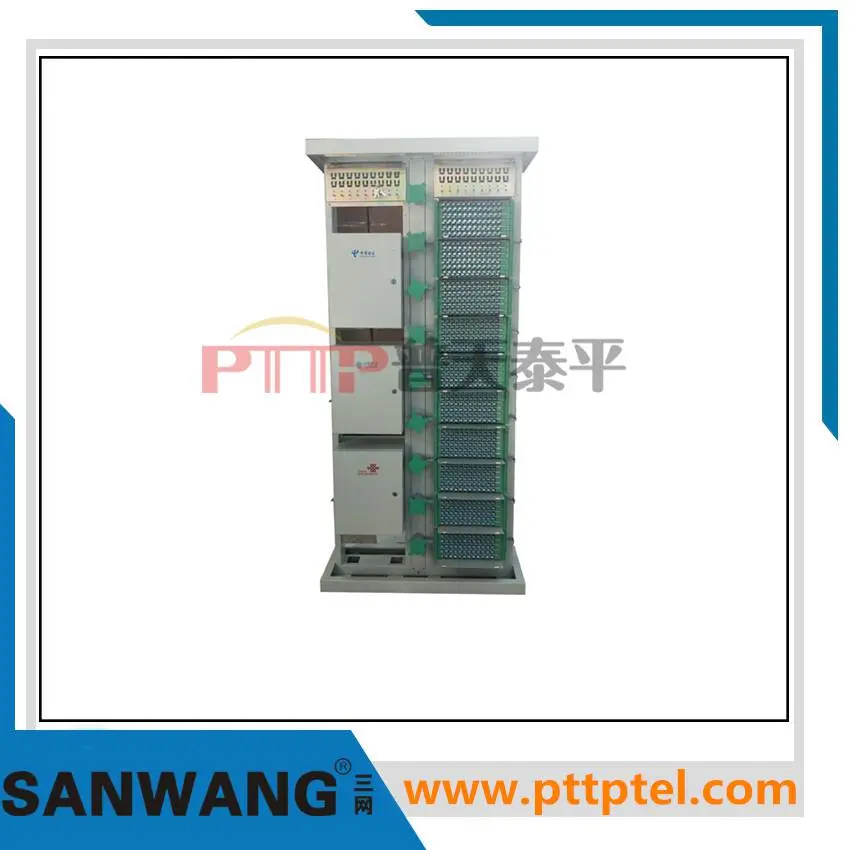

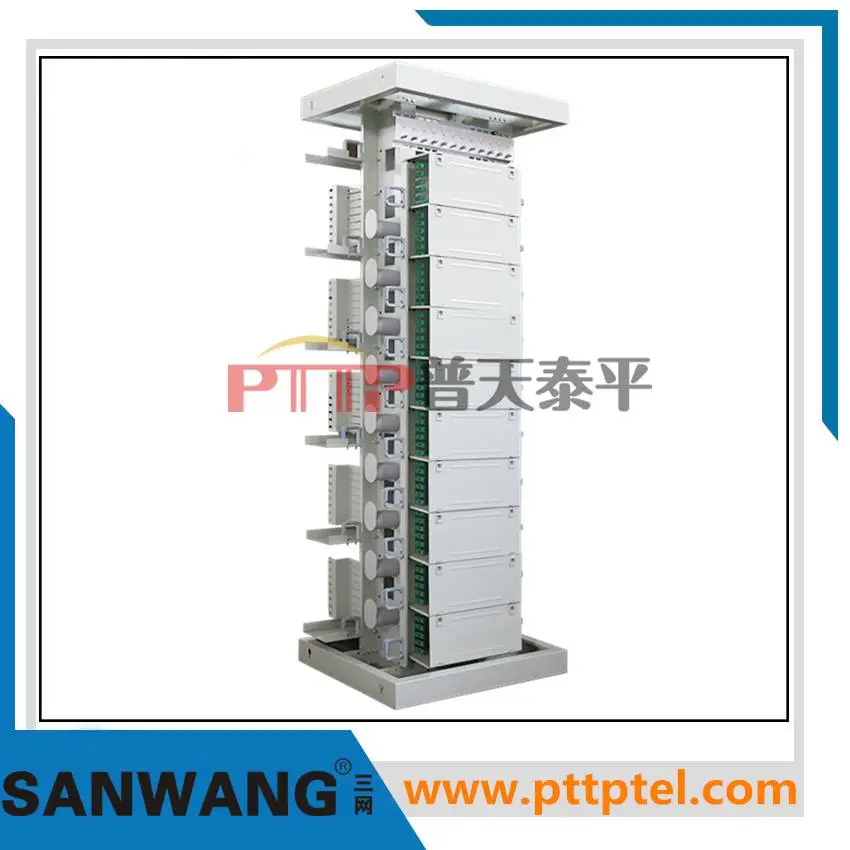

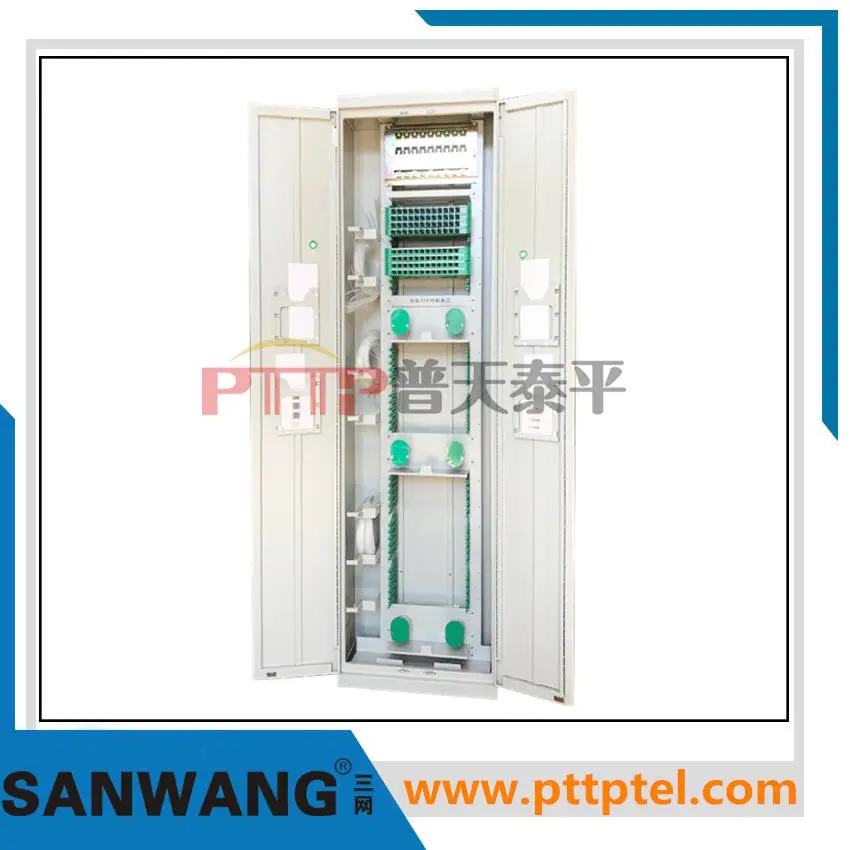

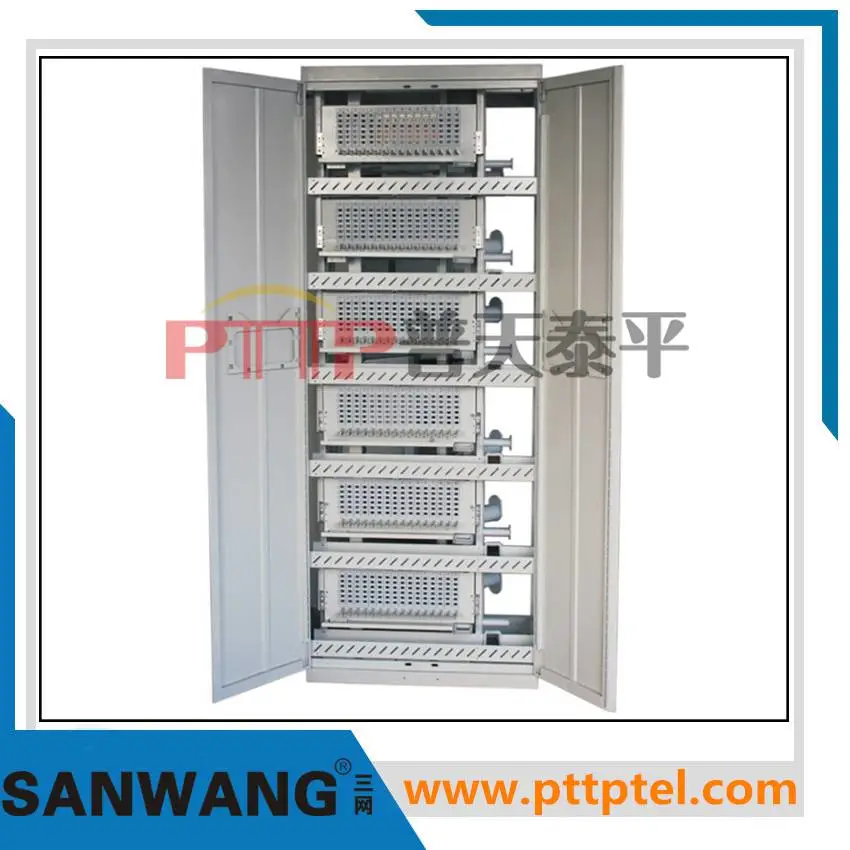

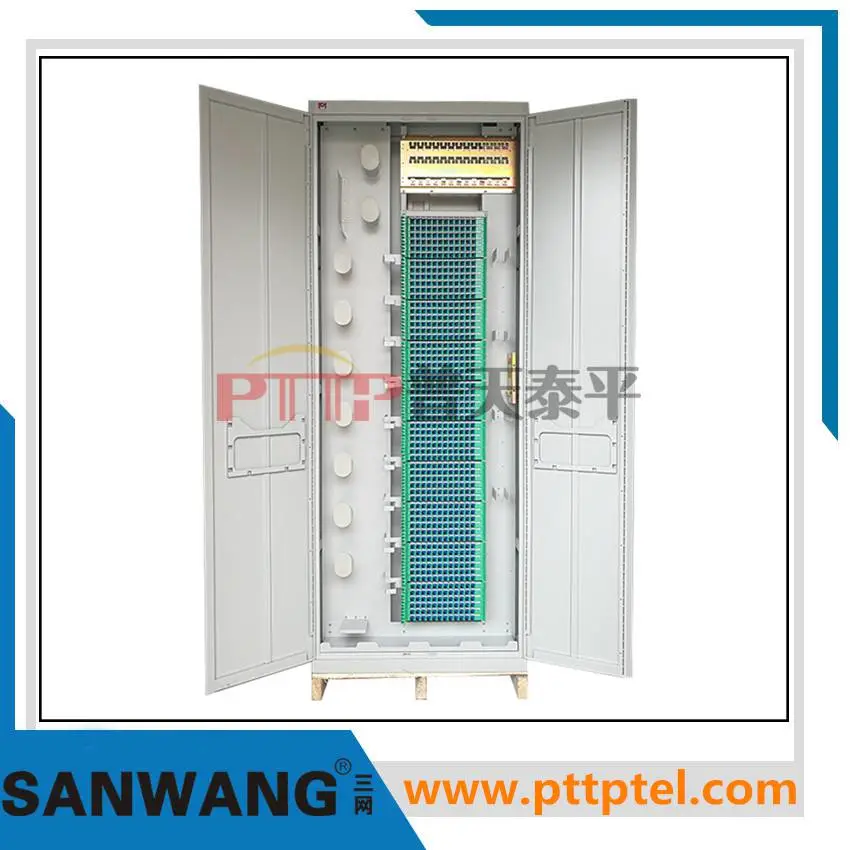

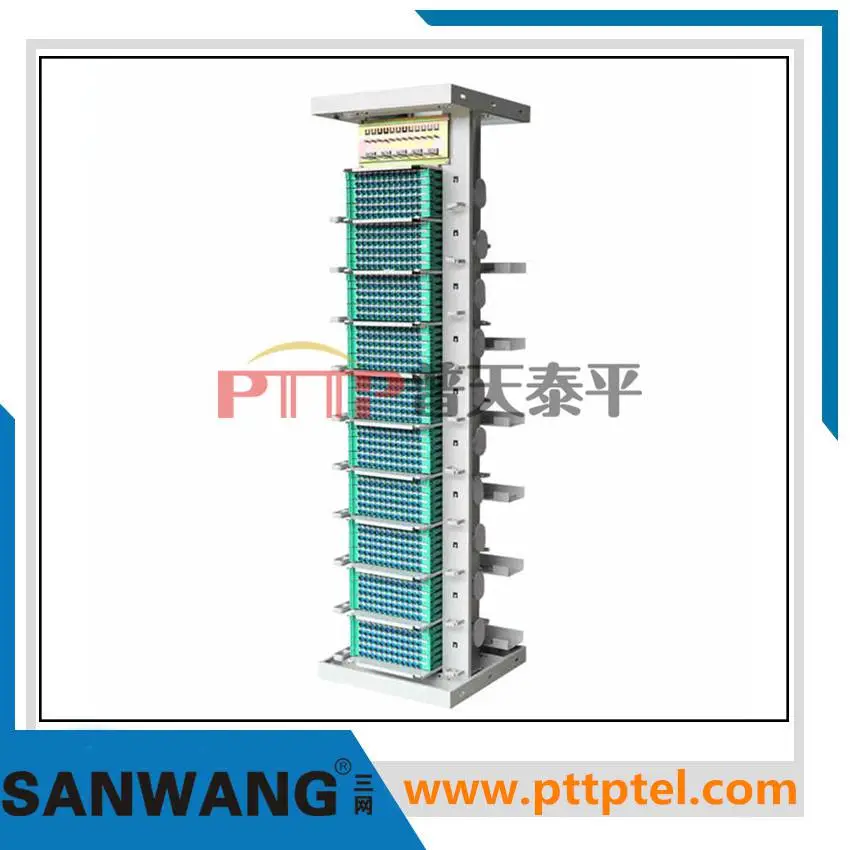

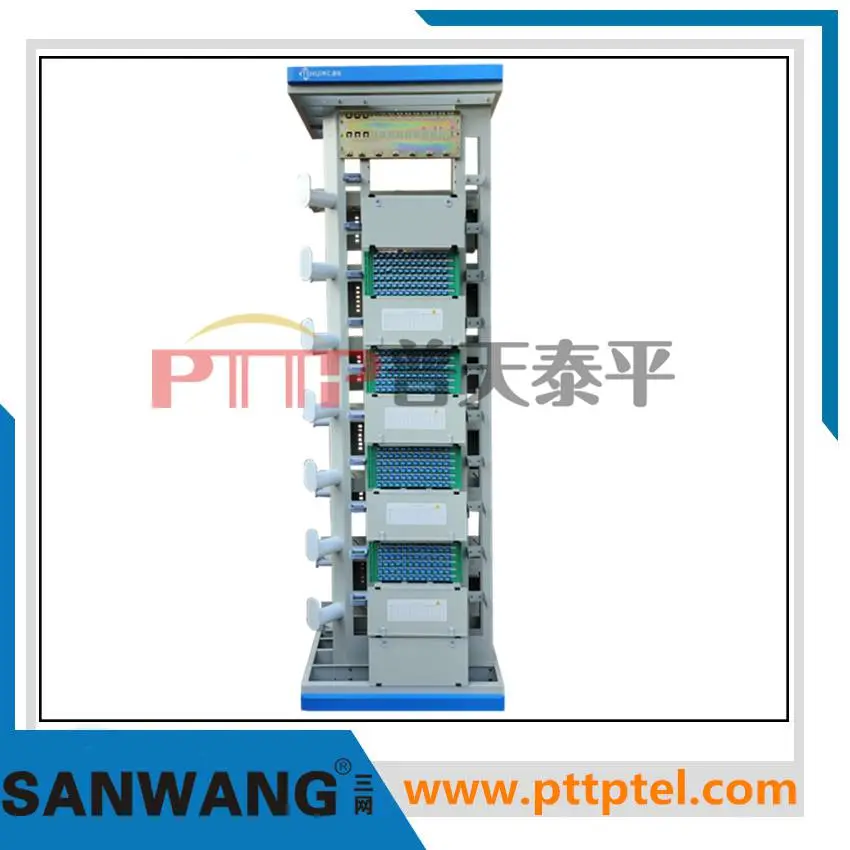

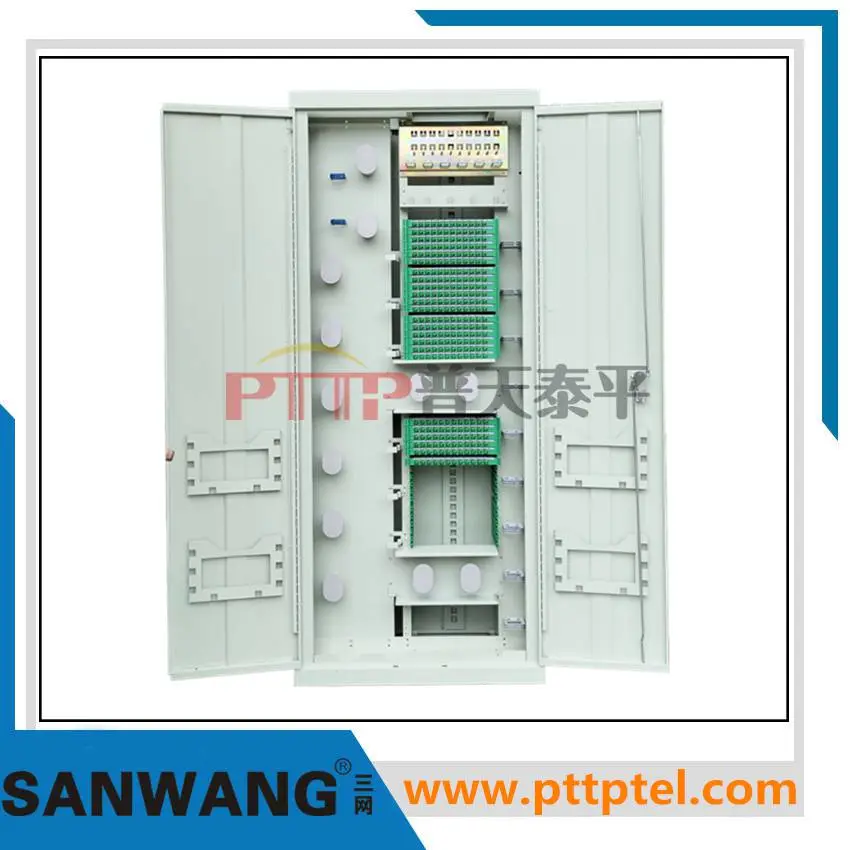

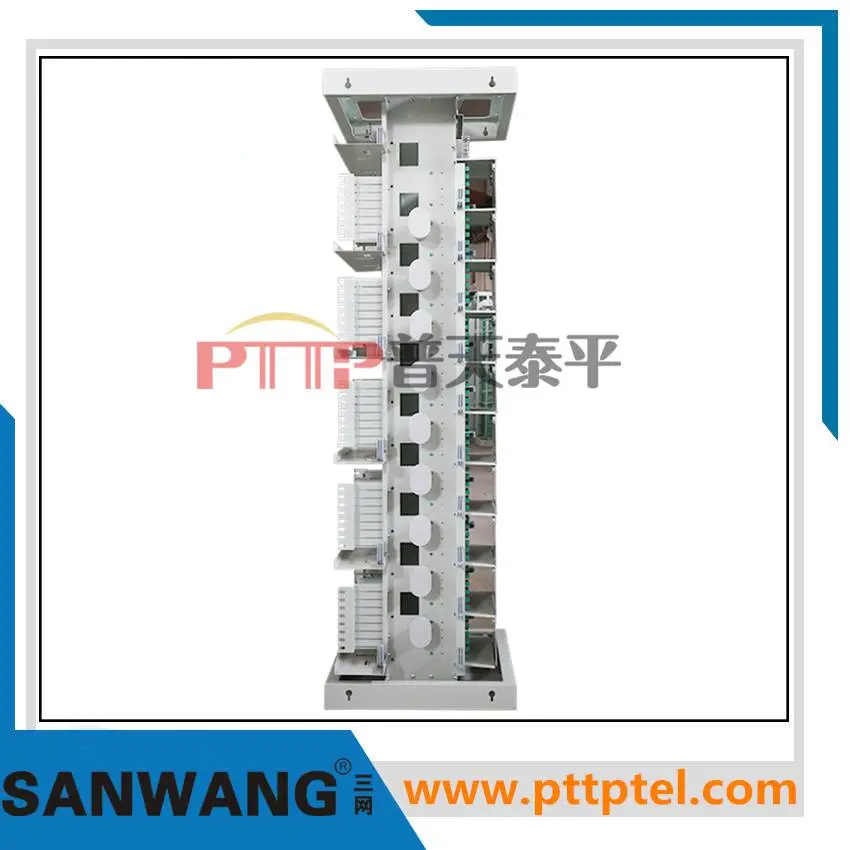

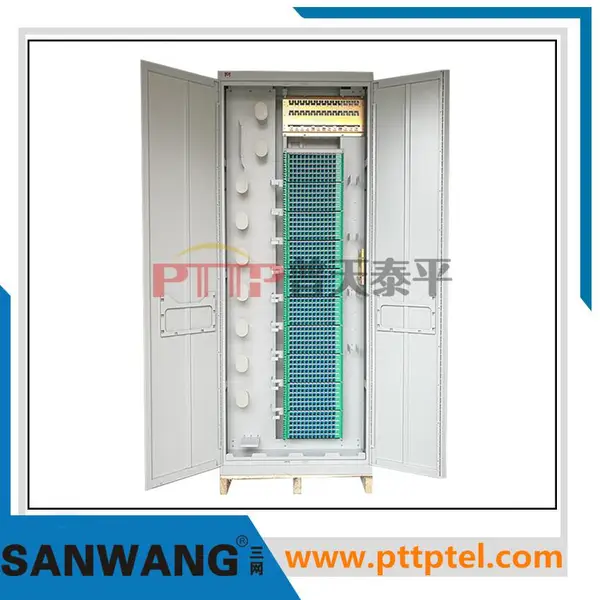

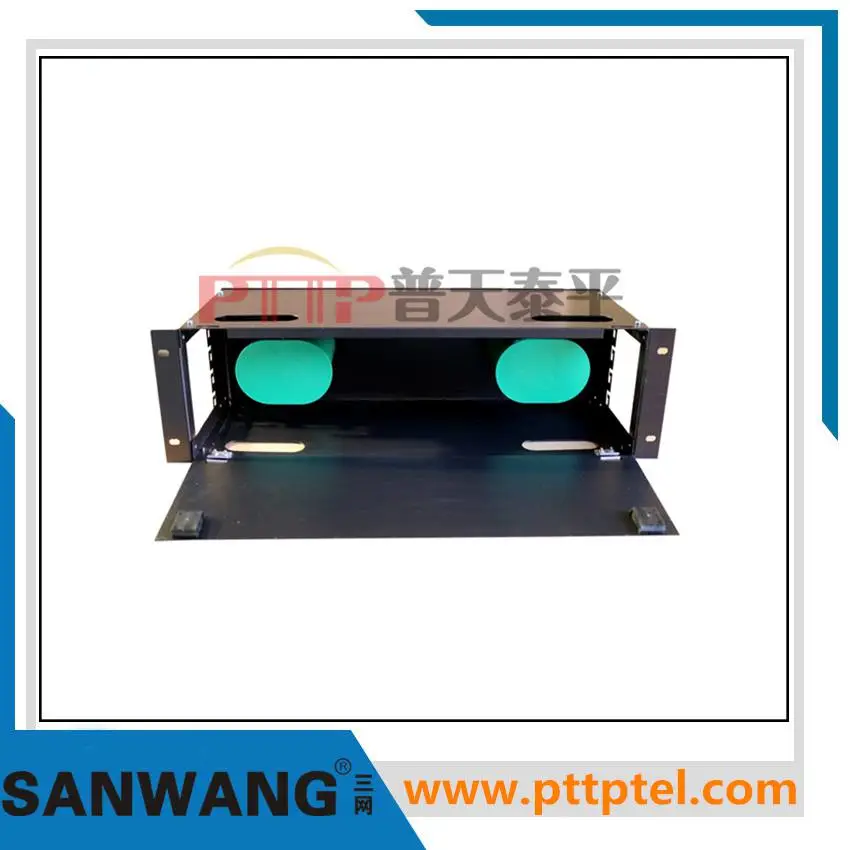

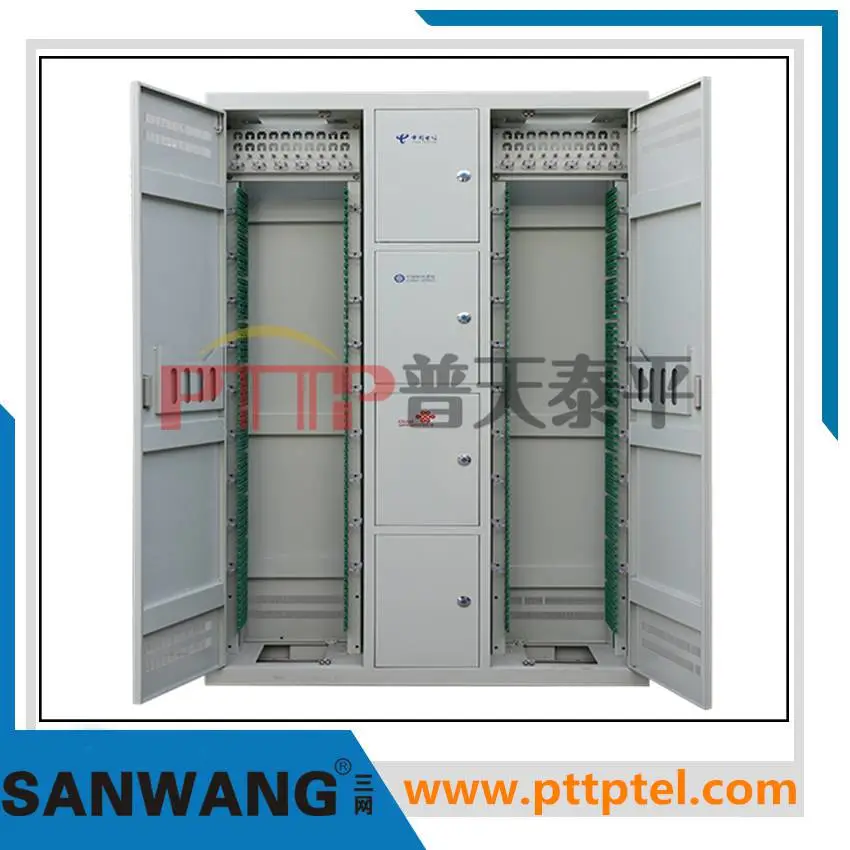

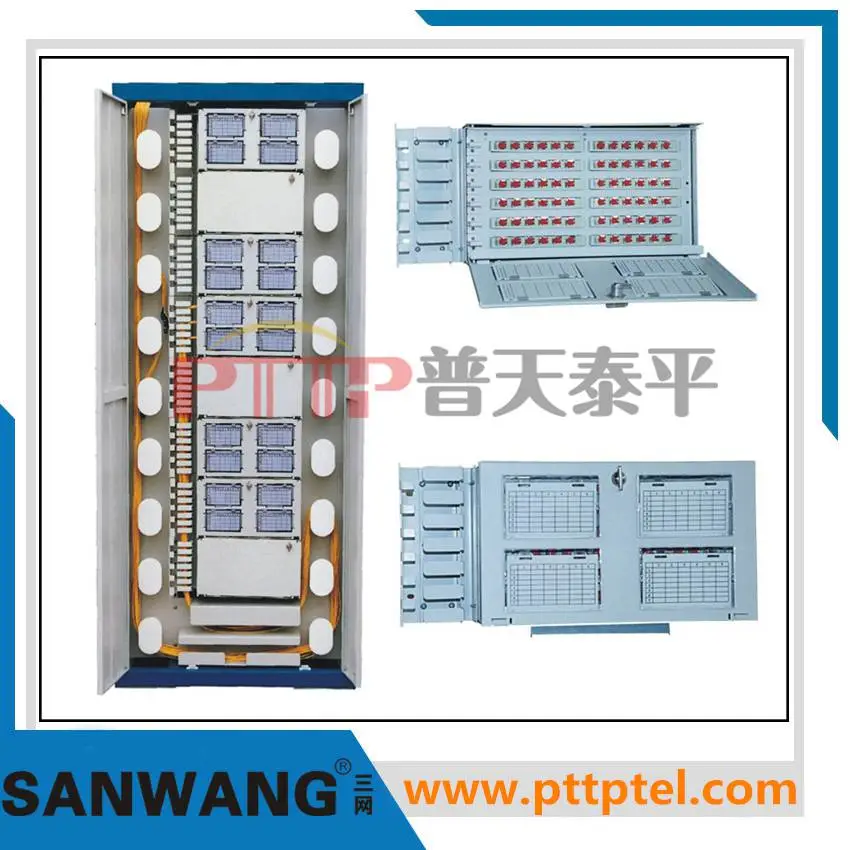

光纤配线架

在结构上实现对PON链路主馈线的汇集，适用于XPON或其他光纤通信系统中主干光缆于中心机房的端接、分配，以便于网络集中管理、测试维护；ODF妥善完成光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存及管理、光纤的固定连接等功能。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

产品特点

• 模块化设计，可上下进缆，接地固定可靠；

• 机柜采用优质钢板，整体静电喷塑，美观大方耐用；

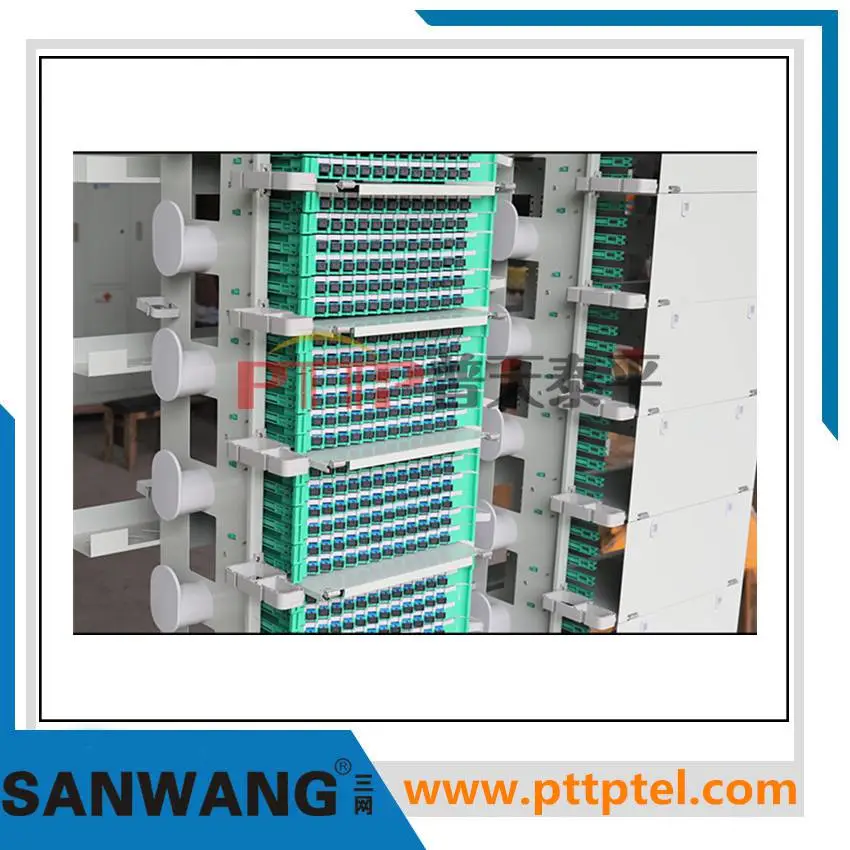

• 适配器呈斜角卡接式安装，既***了光纤的弯曲半径，又可以避免强光灼伤眼睛；

• 机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；

• 机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆；

• 合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；

• 单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；

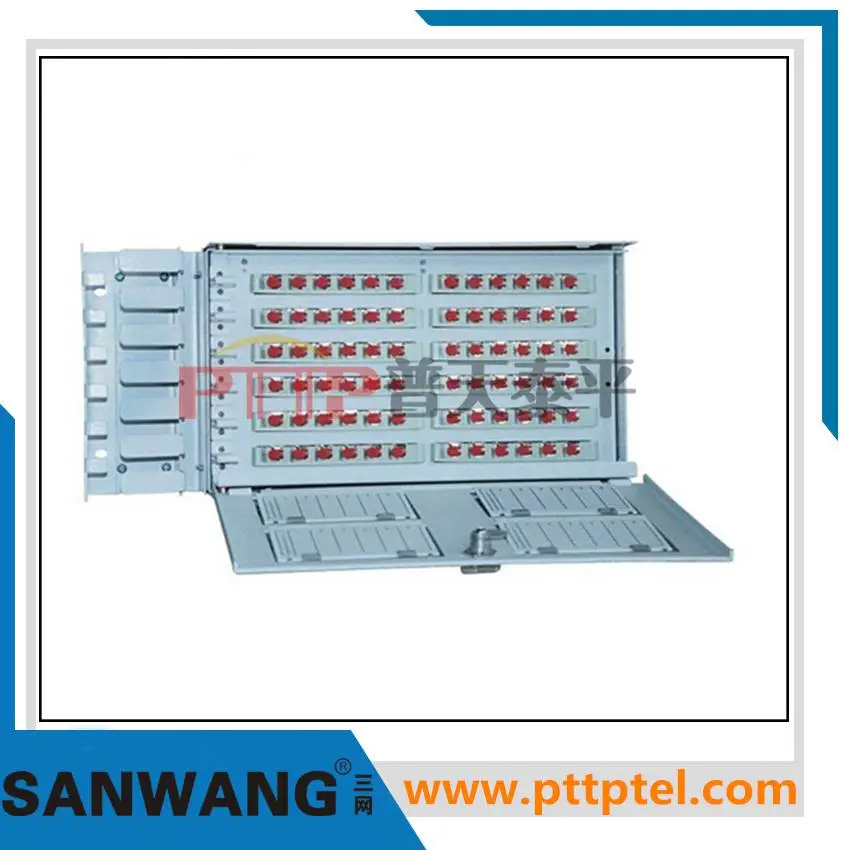

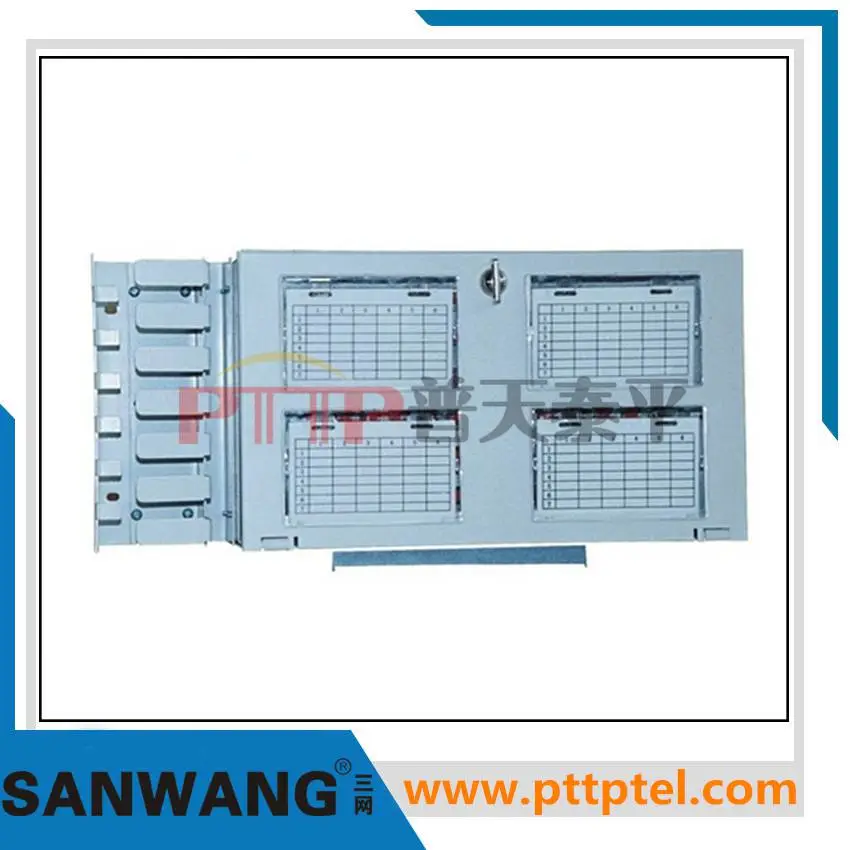

• 有24芯、48芯、72芯、96芯四种规格的配线单元供用户选择，采用完全封闭结构，可防尘、防鼠；

• 安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以***光纤曲率半径不小于40mm；

• 机架具备***的接地保护装置；

主要指标

• 遵循行业标准 YD/T778-2006；兼容19英寸***、公制标准和ETSI标准；

• 连接器损耗(包括插入、互换、重复)≤0.5dB；

• 插入损耗≤0.2dB；

• 回波损耗：FC/PC≥40dB、FC/UPC≥50dB、FC/APC≥60dB；

• 插拔耐久性≥1000次；

• 箱体高压防护接地装置与箱体间耐电压≥3000V(DC)/1min不击穿，无飞弧；

• 箱体高压防护接地装置与箱体间绝缘电阻：≥2×104MΩ/500V(DC)；

• 工作温度：-10℃～+40℃；

• 储存温度：-25℃～+55℃；

• 相对湿度：≤85%(+30℃)；

• 大气压力：70Kpa～106Kpa；

产品信息

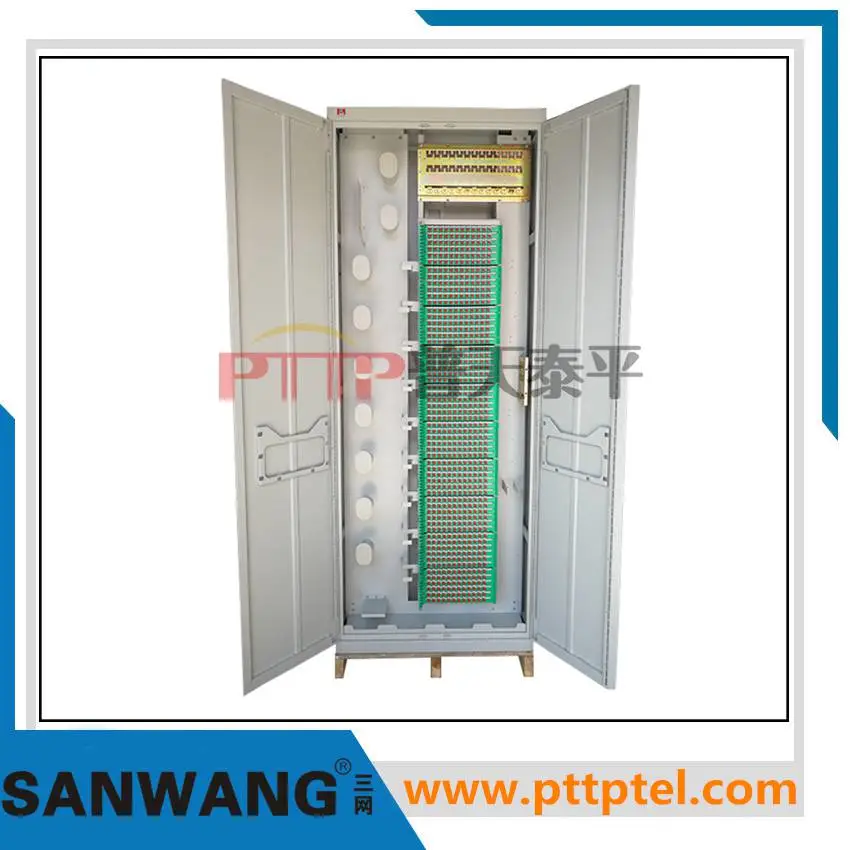

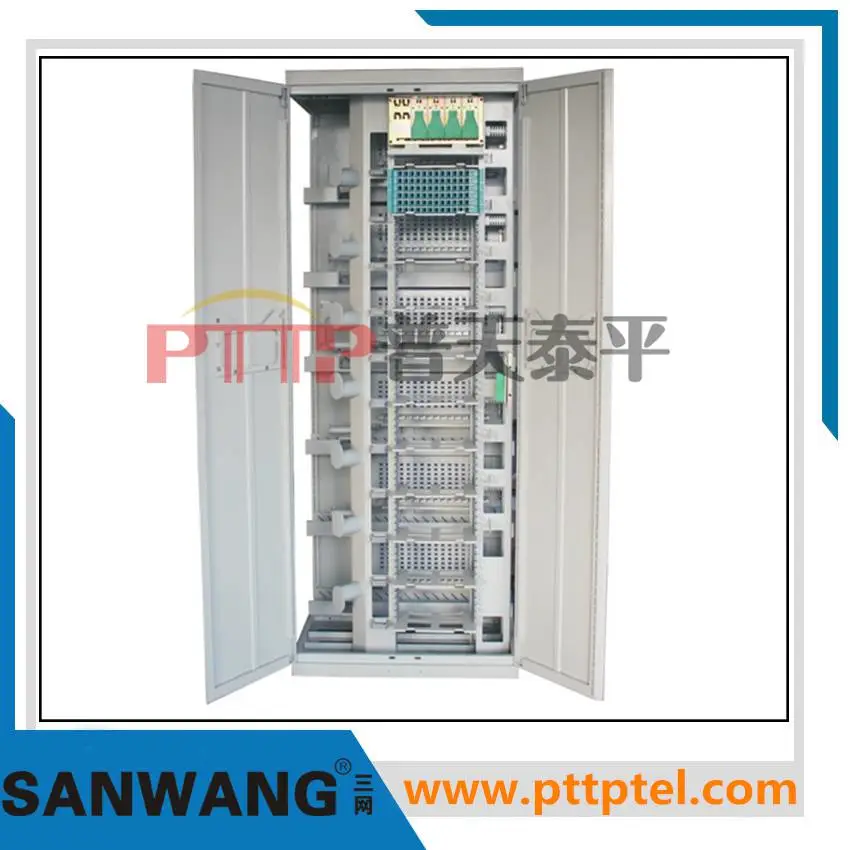

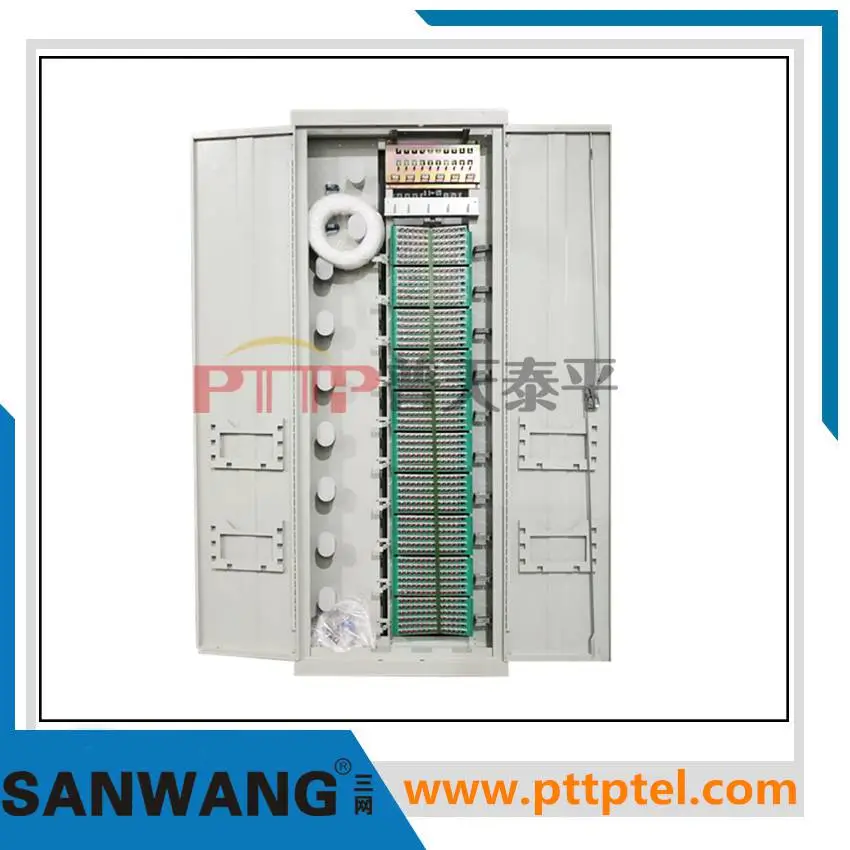

GPX01-600型配线架：

• 结构简单，工艺性好，全正面操作，方便设备靠墙或背靠背安装；

• 进缆方式可上进缆或下进缆，外缆集中开剥；

• 机架底部配有水平走线槽，多台并架方便；

• 机架配有存纤框，尺寸等同于终端子框，位置可互换，便于自由组合；

GPX01-600	2000(高)	2200(高)	2600(高)
600(宽)x300(深)	432芯	504芯	648芯

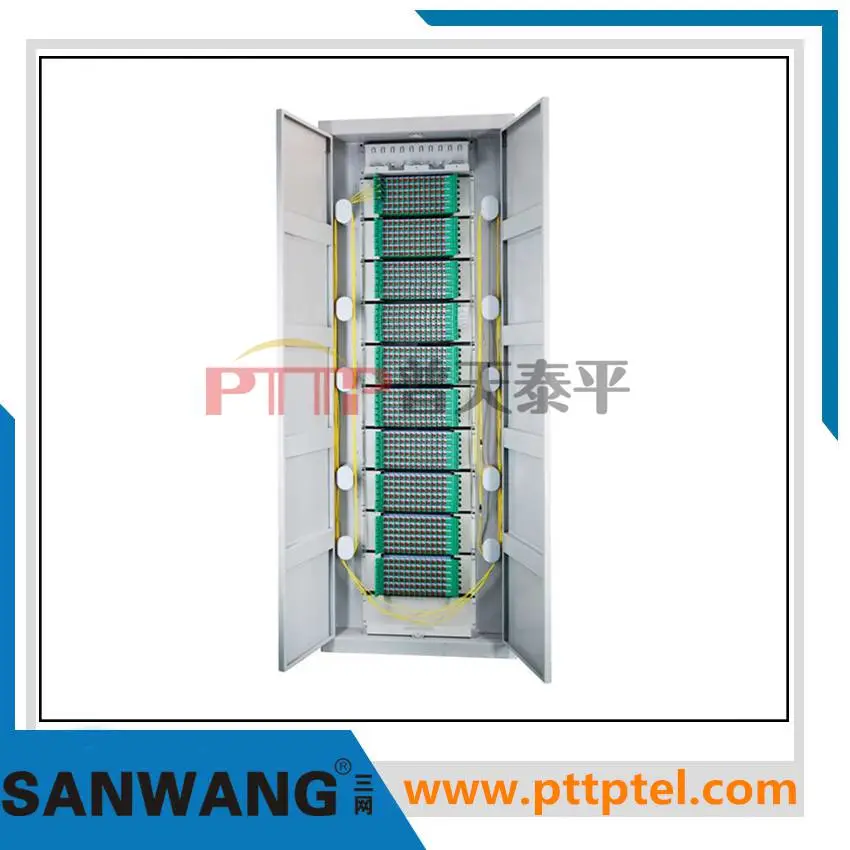

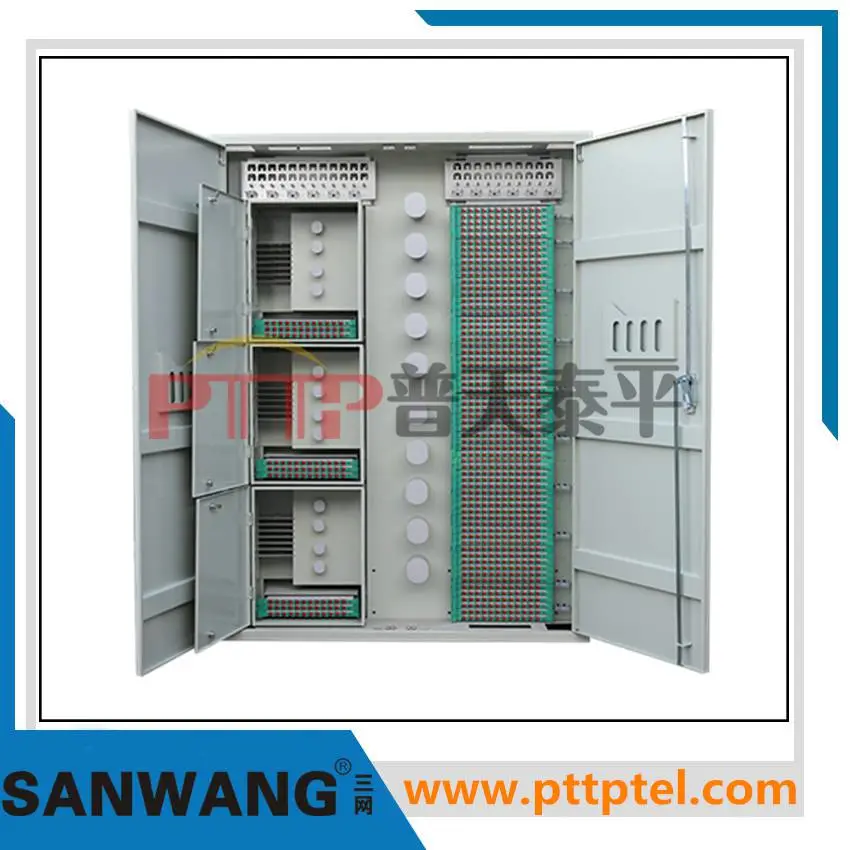

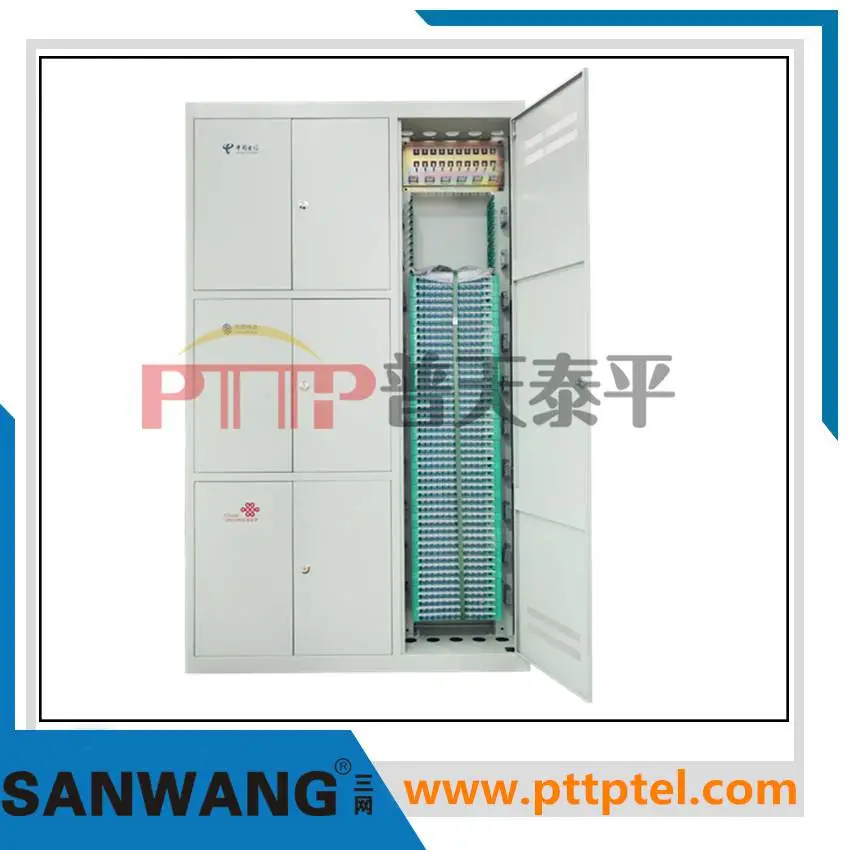

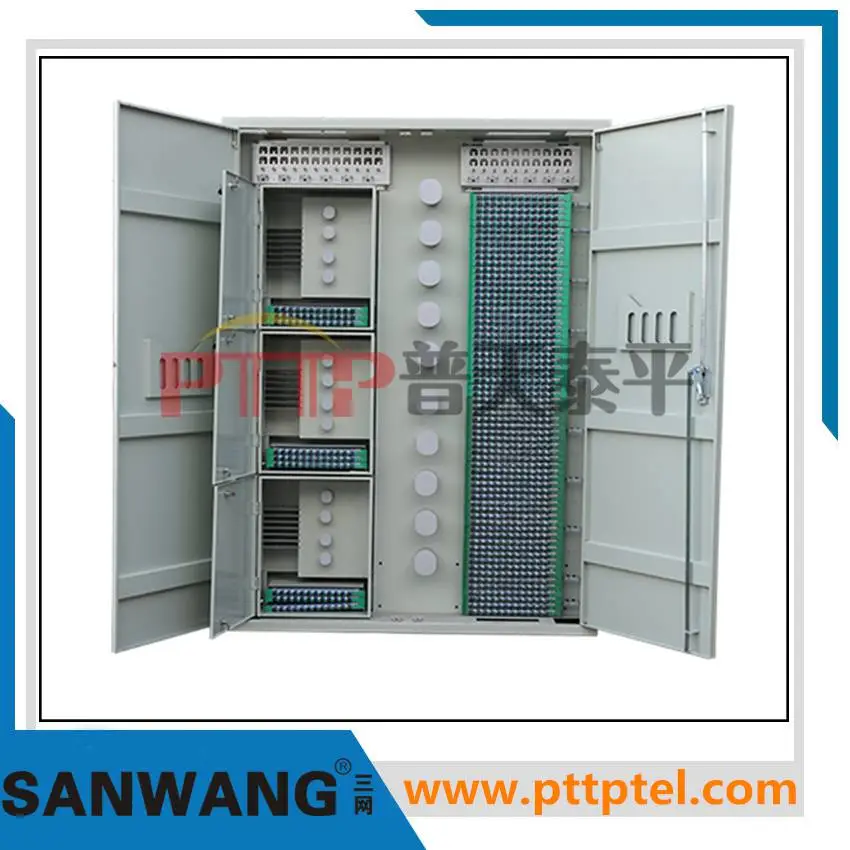

GPX02-840型配线架：

• 结构简单，工艺性好，全正面操作，方便设备靠墙或背靠背安装；

• 进缆方式可上进缆或下进缆，外缆集中开剥；

• 机架底部配有水平走线槽，多台并架方便；

• 导轨直接安装在机架上，结构简单；

• 存纤空间大，调线方便；

GPX01-840	2000(高)	2200(高)	2600(高)
840(宽)x300(深)	720芯	792芯	936芯

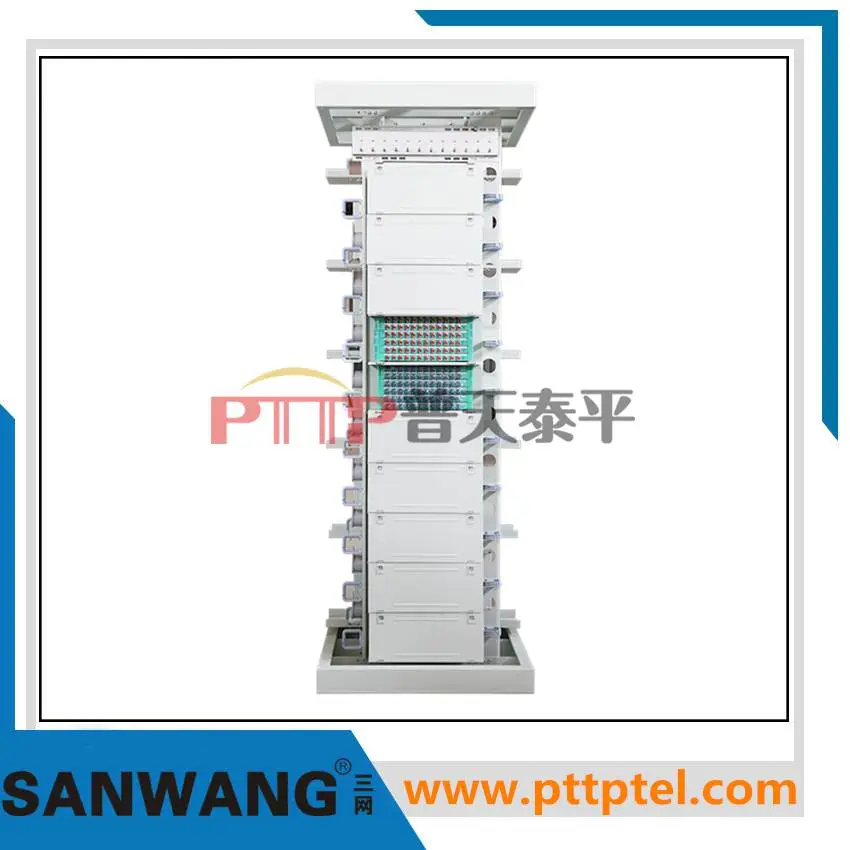

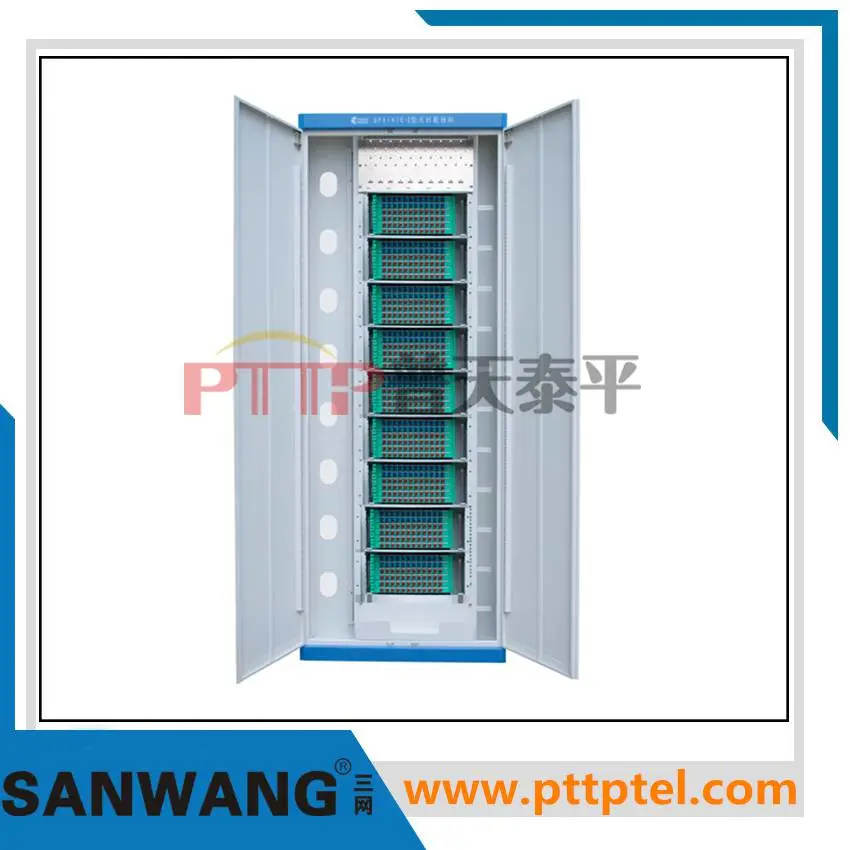

GPX03型配线架：

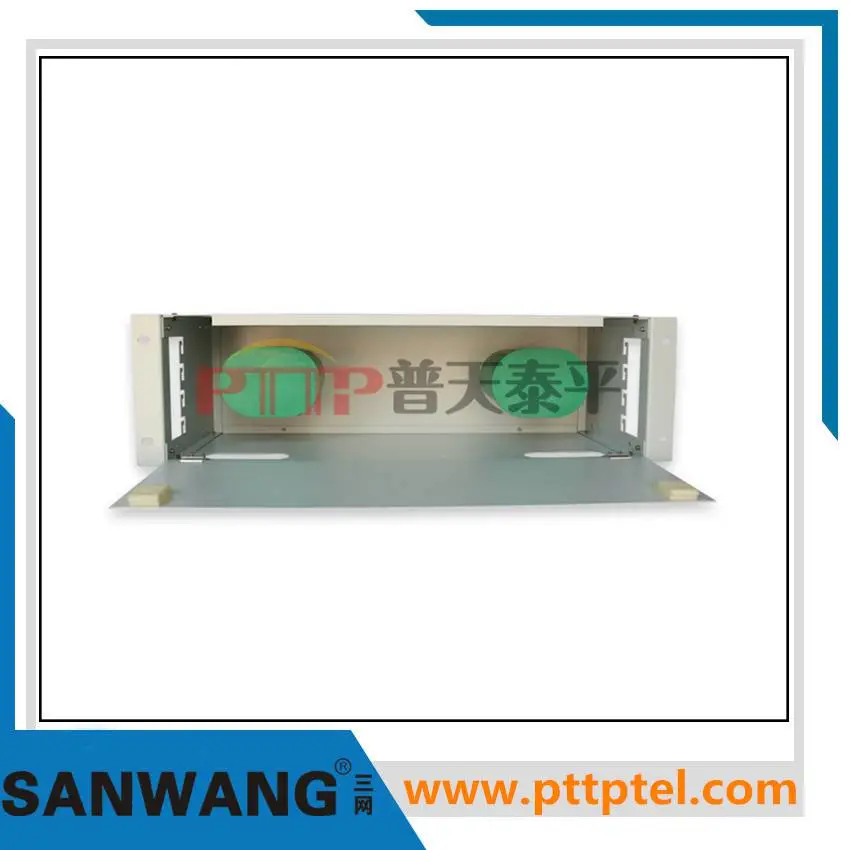

• 19英寸子框架构，通用性强，安装及操作规范化；

• 结构简单，工艺性好，全正面操作，方便设备靠墙或背靠背安装；

• 进缆方式可上进缆或下进缆，外缆集中开剥；

• 可配水平走线槽，多台并架方便；

• 便于安装标准机架式分光单元；
