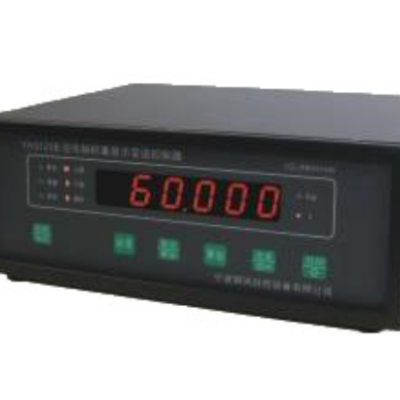

有线数传称重显示器

型号：YH3120WS

仪器资料：

电子称数据无线/有线数传接收、电子称无线/有线远程数传标定

主要技术性能指标

无线数据传输部分

*工作频率223~235MHz、447~453MHz

*信道数16或48*（注：加*号的进口模块指标）

*调制方式DSSS或MSK*

*传输速度1200bit/S或2400bit/S*

*频率稳定率±5PPm或±3PPm*

*传输距离（单位：m）

模块类别国产无线扩频0.3W

进口原装0.3W

进口原装5W

天线类别

小天线

吸盘天线

小天线

吸盘天线

吸盘天线

开阔地距离

300

800

300

800

5000

其它技术性能指标

*模拟量输出一路（或二路）独立的可编程标准电流、电压信号

负载电阻4~20mA时≤600Ω，0~10mA时≤1.5KΩ

1~5V，0~5V时≥10KΩ0~10V时≥20KΩ

准确度0.15%F·S

*串行通讯接口RS-232C、20mA电流环可选

注：有线数传时一般采用20mA电流环传输，传输距离≤200m

*二路继电器输出接口输出常开（或常闭）触点（250V/***）

*显示器六位红色0.8英寸LED数码管

*外显示器接口可驱动并联相接的三台外显示器

*使用环境条件电源AC220（+22-33）V、50±1HZ

温度-10~50℃

湿度40℃（20-90）%RH

*安装、外形、开孔（外形：高×宽×深或厚开孔、孔距：高×宽单位：mm）

型号YH3120W

YH3120WS

YH3120HWH

安装

台式

盘装式

墙挂式

外形

108×284×250*/290

140×335×205

366×266×98

开孔

130﹢1×320﹢1

孔距：402×230Ф7

注：上表中加*号尺寸为不带无线接收仪表尺寸

主要功能

*称重测量通道自动标定和手动标定功能

*变送输出通道自动标定和变送范围任意设置、迁移功能

*密码地址方式、设置各工作参数、控制参数及进入各种标定模式

*可编程数字滤波功能

*自动调零、负值自动回零、自动定时回零及零点跟踪功能

*定值控制、超载报警功能。

*用于行车秤时可增配钢缆重量补偿功能

适用范围

*与YH3120T配套组成无线数传远距离称重系统

*与YH3120S配套组成有线数传远距离称重系统

*与YH3120E/ES/H（带无线发射）配套组成无线数传远距离称重控制系统

*适用于钢包车（铁水罐车）车载电子秤、大包回转台电子秤、行车电子秤等在移动中使用的电子秤或远距离使用的电子秤

性能特点

*集称重仪表与无线/有线数传为一体

*电子秤无线/有线远程标定

*无线数传仪表选用高性能无线数传电台，数据传输灵敏度高、误码率低、稳定可靠

*所有标定、设定均实现前面板操作，且操作界面友好、方便易学
