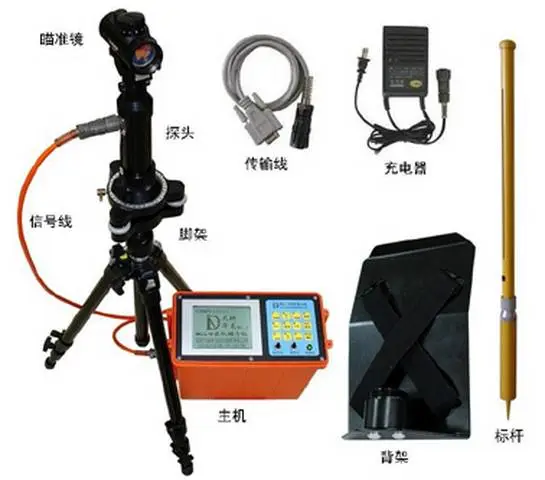

产品介绍:

在HL84MCL-2微机磁力仪基础上研制成功,可用于地面或坑道内勘测盲矿体。利用磁探头中的三个垂直的磁通门磁芯。分别测量Δx、Δy、Δz、三个分计算总场和绘制矢量图，通过矢量图的指向确定矿体的方位。

产品特点：


--------------------------------------------------------------------------------
1.磁芯固定，叫HL84MCL-2微机磁力仪，探头不易损坏。

2.可用于测量分量和总场,HL84MCL-2微机磁力仪只测垂直分量Δz。

3.通过矢量图指出坑道中盲矿位置。

4.地面快速普查不用脚架。

主要技术指标：


--------------------------------------------------------------------------------
1.测量范围:-80000nT~+80000nT 2.分辨率:1nT

3.探头:垂直分量转向差≤±30nT 总场转向差≤±40nT探头垂直

总场转向差≤±50nT探头倾斜≤10° 重复测量误差≤5nT

4.温度系数:10PPM/°C 5.存储量:1000个点 6.显示:160×128液晶,带背光

7.电源:8V-4AH锂电池 8.整机功耗:200mA~290mA 9.工作温度:-10°C~+50°C

10.主机尺寸:280×140×280(mm)

11.主机重量:1Kg 12.探头尺寸:125×50(mm) 13.探头重量:0.5Kg

坑道勘测方法:


--------------------------------------------------------------------------------
1.分析地面磁测及地质资料。

2.在坑道中以2~5m一个点普测,圈定异常区。

3.在异常区两侧各延长一段<试验点>作为矢量测量起止点。

4.在起点定基点,仪器安平后旋转探头,x分量小<±30nt>，y分量大，y方向即磁北方向，测线方位角 β。

5.移动仪器，<点距根据异常大小选1~3m>,输入测线方位角β值，测量该点Δx、Δy、Δz、并储存，依次测量其它点到终点止。
