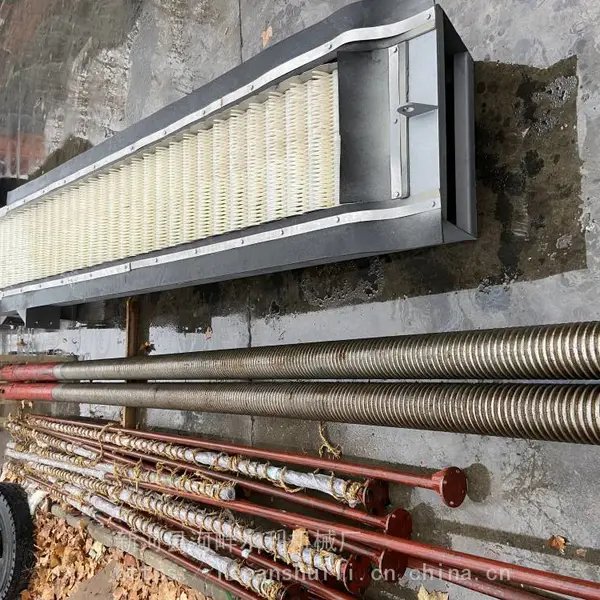

机械格栅除污机设置说明产品说明：机械格栅是由一种独特的耙齿装配成一组回转链，在电机减速器的转动下经链轮传动驱耙齿链，进行回转运动。耙齿链的下部浸没于排水沟槽中，当耙齿按工作方向运动时每排横轴耙齿即把液体中的固态颗粒或称杂物从液体中分离出来。按水流方向耙齿链类同于网栅，在耙齿链横轴上装配的栅隙可以根据不同条件进行选择，当耙齿链反流体中的固态物质分离后可以***水流畅通流过，整个工作过程是连续的。 优点：该设备的优点是自动化程度高，分离效***，动力小，无噪音，耐腐蚀性能好，在无人看管的情况下连续稳定工作，为了***电机安全，在减速器输出端的链*上设计安装了过载安全销，可以避免设备超负荷工作。由于该设备机构合理，在设备工作时，自身具有一定的净洗能力，一般不会发生堵塞现象，所以日常维修工作量很小。 产品技术参数: 1．设备和耙齿规格 设备规格按机宽尺寸分GSLY300-3600型。 ，则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。 2．设备长短规格 设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。特殊规格另行设计。

雨水泵站回转式格栅清污机工作原理 格栅清污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。 耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依 靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。 按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以*** 水流畅通流过。整个工作过程是连续的，也可以是间歇的 雨水泵站回转式格栅清污机产品特点 该设备的优点是自动化程度高、分离效***、动力消耗小、无噪音、耐腐蚀性能好，在无 人看管的情况下可***连续稳定工作， 设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔， 实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。 雨水泵站回转式格栅清污机设备和耙齿规格 设备规格按机宽尺寸分GSLY300-3600型。机宽超过1800mm，则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。 GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并***水中的漂浮物，***下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。 自动循环齿耙式格栅清污机 适用范围：1、给排水工程泵站、进水口细格栅上的栅渣；2、纺织、印染、屠宰、制革造纸等工业废水的固液分离；3、制糖、酿酒、食品加工中的固液分离。 性能特点： 1、结构紧凑，整机性能好，通水面积大，运行稳定可靠。2、操作简单，清污效果好，效***，寿命长。3、维修方便，栅体水下部分无固定螺丝。4、格栅回转循环、捞渣、除污工作实行全自动控制。5、具有自动、点动、急停、切断等控制功能，便利运行与维护保养。6、每台清污机配置一套控制箱（户内）,电气元件全部采用国内外***产品，并可根据用户要求预留PLC接口。7、具有机械、电气双重过载保护装置。A、机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。B、电气保护：在电气设计中设有过流保护，***在设备出现故障后能有效地保护电机不被烧坏。8、清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。9、驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；10、在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；11、当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。12、设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。13、在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。 工作原理：GSHZ回转式格栅除污机是由尼龙或不锈钢制成的特殊形耙齿，按一定的排序装配在耙齿轴上形成封闭式耙齿链，其下部安装在进渠水体中。当传动系统带动链轮作均匀定向旋转时，整个耙齿链便自上而下的运动，并携带固体杂物从液体分离出来，流体则通过耙齿的栅隙流过去。整个工作状态连续进行。由于耙齿的特殊结构形状，使耙齿携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶版刷以***每排耙齿运动到该位置时都能得到***的刷净作用。
