中兴ZXDU68 S301通信直流电源参数/报价基本介绍

XDU68 S301是一款高效率-48V室内组合电源系统，标准配置**18kW。

　　包含更加丰富的外部接口：输入输出干接点、RJ45、RS232、RS485、USB，可以根据现场环境灵活组网。

　　系统采用效***达96%的整流器，比传统电源更加节省能耗，减少CO2的排放。

　　功率密度更高，前接线前维护设计，并可内置4组蓄电池，减少占地面积和维护空间。

　　监控单元采用彩色屏幕，视觉效果更好，同时使用人性化的九宫格设计，操作更加便利。

中兴ZXDU68 S301通信直流电源参数/报价性能特点

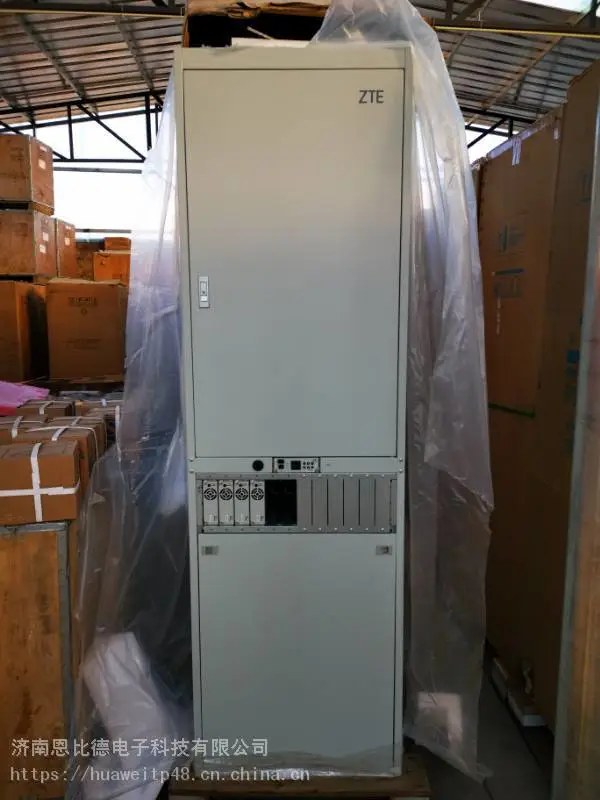

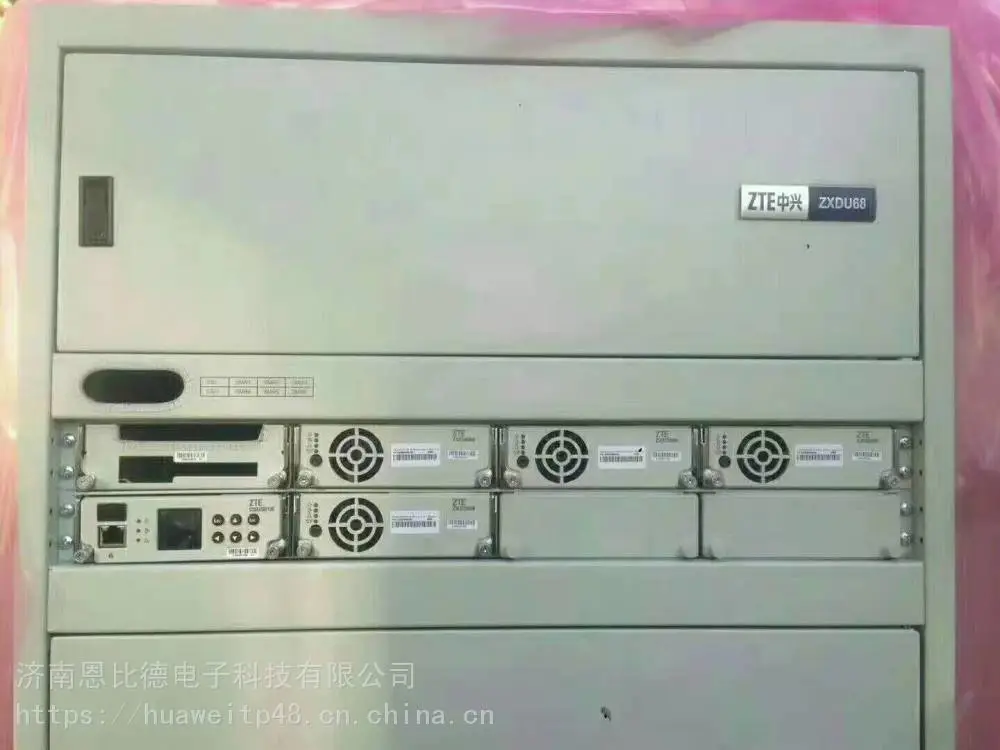

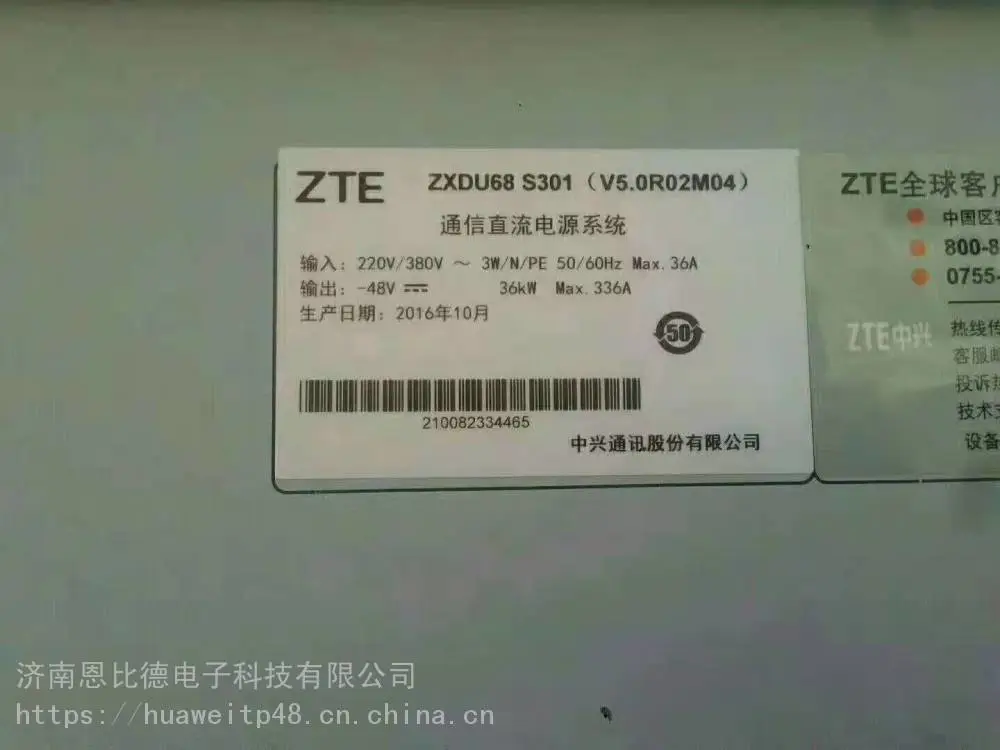

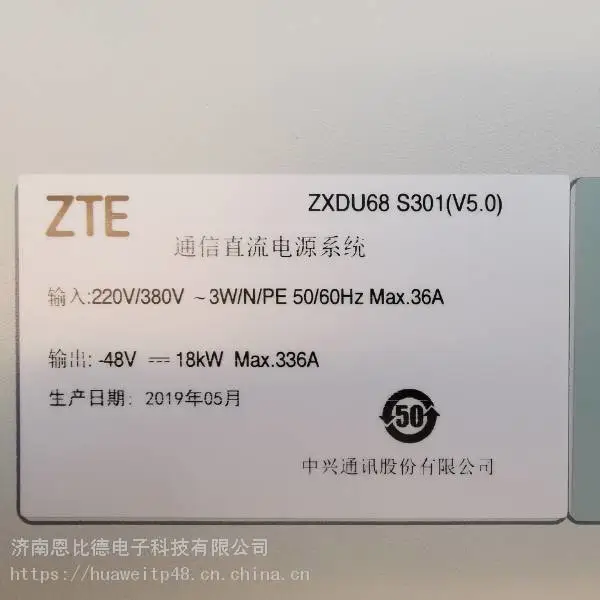

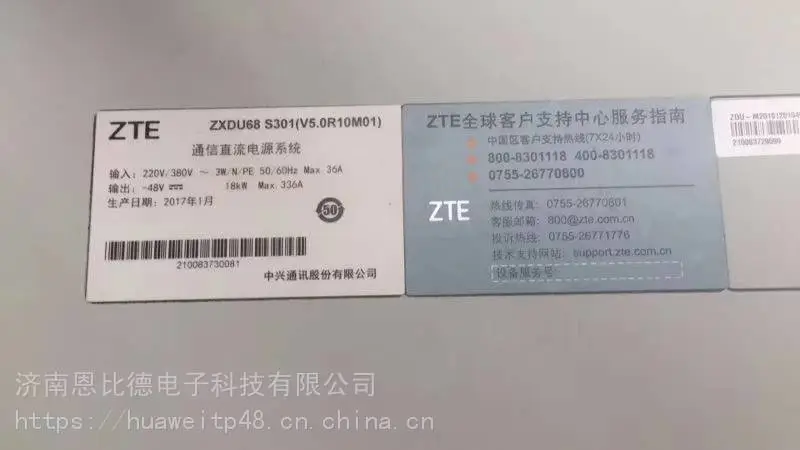

ZXDU68 S301中兴全新室内电源系统

　　产品特性

　　中兴ZXDU68 s301直流电源系统应用于室内环境中，可为移动通信基站，室内覆盖站，传输，微波，地面卫星等通信设备提供稳定的直流电源。

　　丨交流输入采用三相五线制（L1/L2/L3/N/PE），额定交流输入电压为220v

　　丨直流输出额定电压为-48V，-42v到-58v连续可调

　　丨在配满6个ZXDU2400(50ah)整流器情况下额定容量可达300A

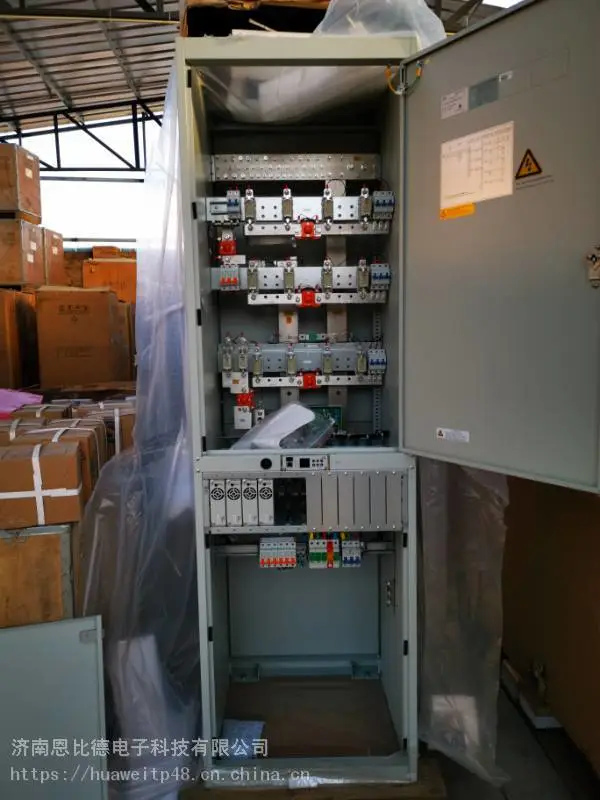

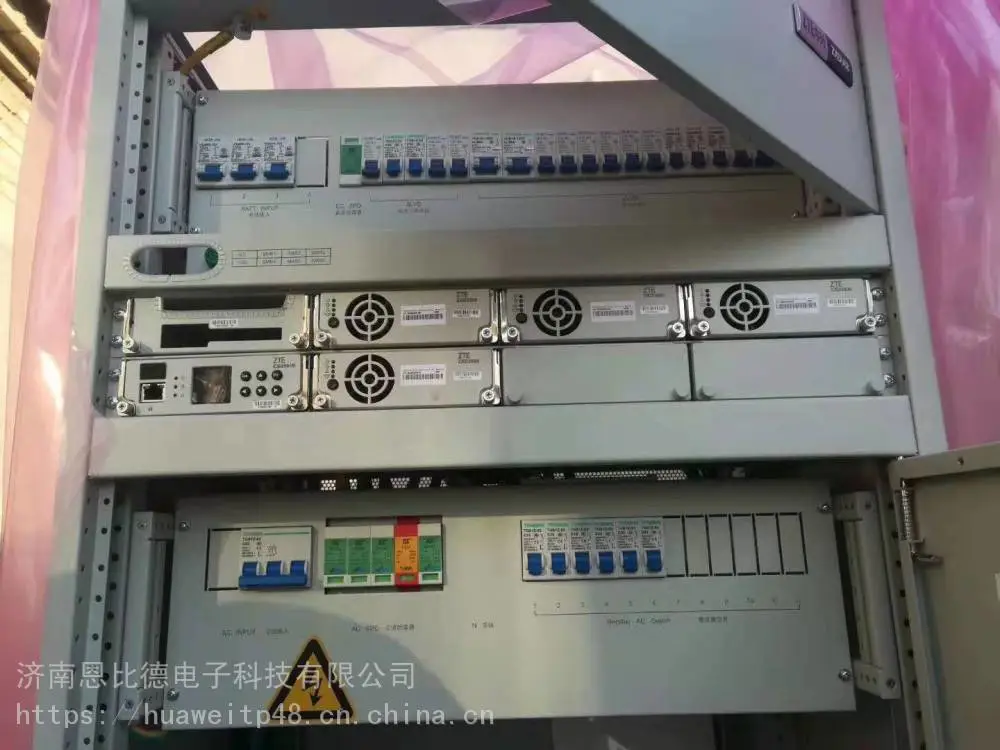

　　丨采用一体化机柜内置电池仓，集交流配电，直流配电，整流，监控，和蓄电池于一体

　　中兴S301系统特点

　　丨室内型-48V直流电源系统

　　丨满配置6个ZXD2400（50A）整流器，满容量达300A

　　丨三相交流输入，宽输入电压范围（相电压80V～300V）。

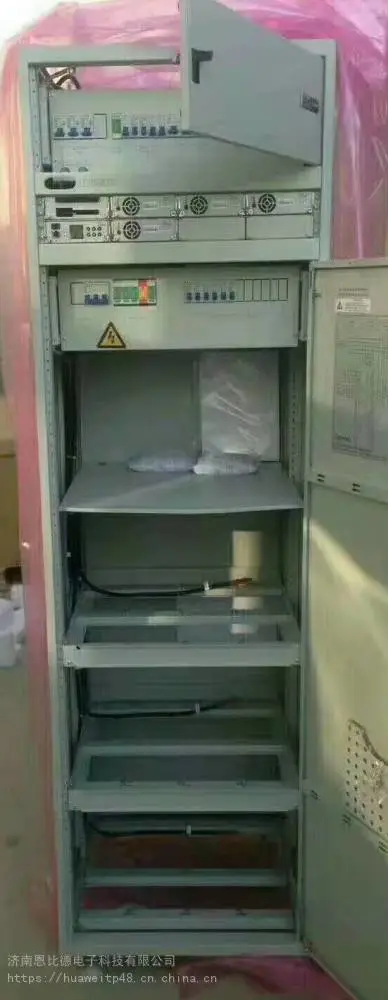

　　丨一体化机柜，内置电池仓，可在机柜内安装蓄电池（每组4*12V），集交流配电、直流配电、整流、监控和蓄电池于一体。ZXDU68S301系统：内置2层电池仓ZXDU68T301系统：内置1层电池仓

　　丨整流器及监控单元支持热插拔。

　　丨具有***监控管理功能

　　1能管理：支持自动节能、暂时非节能、**非节能。

　　1电池管理：支持温度补偿、充电限电流、自动周期均充、自动周期测试。

　　1电管理：支持自动二次下电保护，支持手动下电控制。

　　1管理：支持系统状态查询、告警查询、历史记录查询。

　　1警提示：支持声音告警、光告警、干接点告警和通讯告警。

　　丨支持RS232、RS485、IP及干接点等多种监控组网方式。

　　丨支持前接线方式，线缆安装和维护方便。

中兴ZXDU68 S301通信直流电源参数/报价技术参数

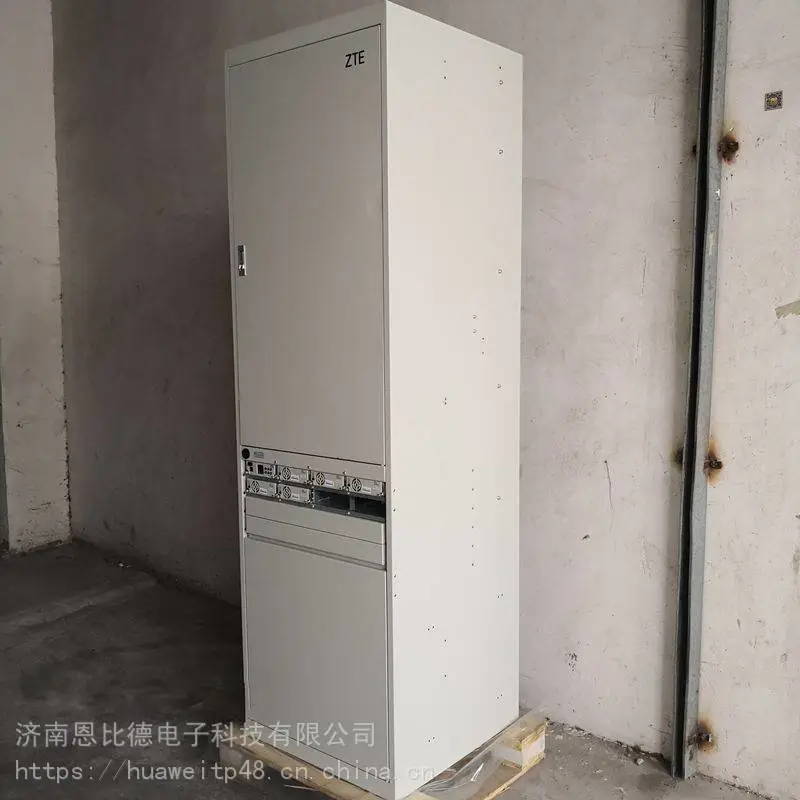

ZXDU68 S301机械参数  2000mm*600mm*600mm

　　技术规格

　　工作温度          -5℃到+45℃**+15℃到+25℃

　　存储温度          -40℃到+70℃

　　相对湿度          10%到90%无冷凝 **40%到60%

　　场地要求          没有导电尘埃，没有腐蚀性气体，没有强电磁场干扰，没有**危险，没有颠簸，地板斜角≤5°

　　交流配电

　　交流输入方式      三相五线制（L1/L2/L3LN/PE）

　　交流输入电压       额定相电压220v

　　可波动相电压范围80v-300v

　　频率              50Hz/60Hz

　　直流输出电压       额定电压-48V 可调范围42-58v

中兴ZXDU68 S301通信直流电源参数/报价使用说明

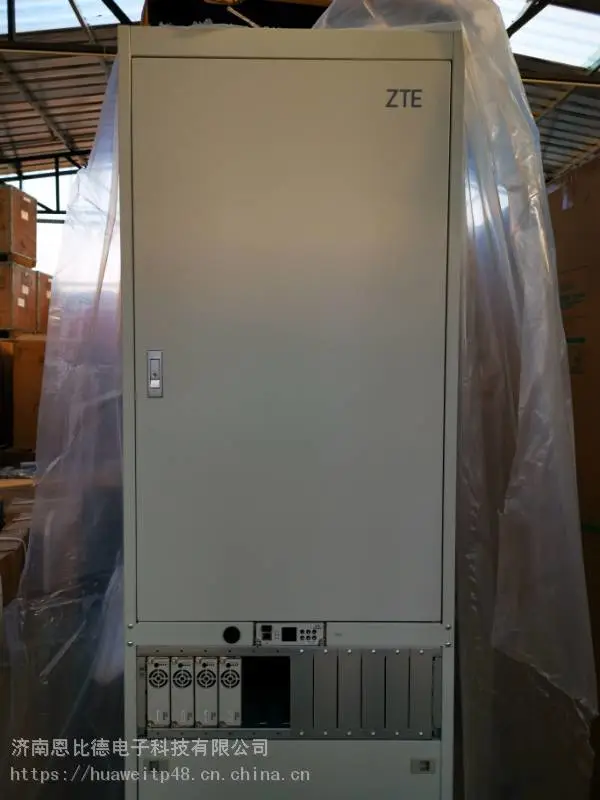

机柜 外形尺寸（高×宽×深） 重量

ZXDU68 S301 机柜 2000 mm×600 mm×600 mm 约 110 kg

在满足 ZXDU68 S301/U301 系统的基本空间需求的前提下，选择安装位置

的原则是设备进出线合理、通风散热良好和操作维护方便

【注意事项】

1． 电缆必须是整段的，不允许中间有接头。布放好线缆，路径尽量短和直。

2． 保护地线宜采用黄绿色的多股铜芯电缆，电缆截面积不大于 35 mm 2 。就近

接地，电缆长度不大于 30 m.。

3． 工作地线的截面积应根据该电缆的负荷电流来确定。一般采用 35 mm 2

~ 95 mm 2 的多股铜芯电缆。

交流输入电缆连接

ZXDU68 S301/U301 系统的交流输入方式为三相五线制（U/V/W/N/PE），设有单

空开输入、双交流接触器输入、双空开输入三种交流输入方式。请根据现场的设

备情况，参照以下说明进行接线。

【安全准备工作】

1. 断开（OFF）系统外部的交流保护空开，即断开机房交流配电箱内对应本

系统的交流输出空开。

2. 断开 ZXDU68 S301/U301 机柜内的交流输入空开。若配置的是交流接触器，

略去本步骤的操作。

电缆名称 A 端连接 B 端连接 电缆颜色

交流输入 - 相线 U

交流输入空开 / 接触器 -U 相端子 机房配电箱 / 油机 - 交流输出相线端子 U 黄色

交流输入 - 相线 V

交流输入空开 / 接触器 -V 相端子 机房配电箱 / 油机 - 交流输出相线端子 V 绿色

交流输入 - 相线 W

交流输入空开 / 接触器 -W 相端子

机房配电箱 / 油机 - 交流输出相线端子 W 红色

交流输入 - 零线 N 零线接线端子 N 机房配电箱 / 油机 - 零线端子 N 蓝色

保护地线 PE 机柜内的保护地铜排 机房的地线汇接排 黄绿色

操作说明】

交流输入线从 ZXDU68 S301/U301 机柜的下方进出机柜。

1. 为了确保电源设备操作安全，必须先连接保护地线（PE）。保护地线的连

接参见“3.3.4 接地电缆连接”，这里不再复述。

第 3 章 机柜安装与线缆连接

3-21

2. ZXDU68 S301/U301 系统的交流输入配置设有单空开输入、双空开输入和

双交流接触器输入三种模式。

? 单空开输入方式时，交流输入相线和零线的接线关系和位置如图 3-22所示。

图 3-22 交流输入线连接示意图（单空开输入方式）

? 双空开输入或双交流接触器输入方式时，选择左侧的空开（或交流接触器）

连接市电，作为系统的主用交流电源（第 1 路交流输入），接线关系和位置

如图 3-23所示。右侧的空开（或交流接触器）作为系统的备用交流电源，

采用同样的接线方法接入油机或第 2 路市电。

【注意事项】

1． 交流输入线的连接顺序为：地线―零线―相线。

2． 交流输入线应与直流输出线分开布放，遵照通用的电缆绑扎规范进行绑扎。

3． 若用户只有单相交流电源，需将交流输入空开的 U、V、W 接线端子复接

后再接入相线。零线和保护地线的接线方式不变。在这样的情况下，

ZXDU68 S301/U301 系统所配置的整流器应不多于 3 个。

第 3 章 机柜安装与线缆连接

3-23

4． 当 ZXDU68 S301/U301 系统的交流输入采用市电和油机两路供电方式时，

根据系统的交流输入配置情况进行接线。

（1） 在交流输入配有双空开或双交流接触器的情况下，必须将市电和油机分别

接至两个空开或交流接触器。

（2） 在交流输入仅配有单空开的情况下，必须在交流配电箱内对市电和油机配

置互锁开关或者在将市电和油机引入 ZXDU68 S301/U301 系统机柜前配置

互锁开关。

3.3.6 交流备用输出电缆连接

ZXDU68 S301/U301 系统支持两路交流备用输出。其中一路为单相三孔 16 A 维修

插座，另一路为三相 32 A 交流备用输出。

当现场有需要由 ZXDU68 S301/U301 系统提供三相交流电源的交流负载时，将交

流备用输出线连接到该负载的交流输入端上。

【安全准备工作】

1. 断开 ZXDU68 S301/U301 机柜内的“备用输出 2”空开。

2. 确定交流负载的电源开关处于断开（OFF）状态。

【接线关系】

三相交流备用输出线（U/V/W/N/PE）的接线关系见表 3-6。在连接保护地线前，

请检查交流负载的交流输入端；如果保护地线已连接，请不要重复接线。

中兴ZXDU68 S301通信直流电源参数/报价采购须知

中兴通讯16日消息，2009年中兴通讯在三大运营商通信电源的集采中，以出货量计，中兴通讯以30.5%的占有率排通信电源市场***。

Frost&Sullivan发布的《2009年中国通信电源市场白皮书》指出，因为大规模3G网络建设，2009年中国通信电源市场出货量达35.7万套，同比增长8.5％，中兴、艾默生及中达三家厂商处于市场***阵营。报告称，随着国内运营商全业务运营的快速发展，中国通信电源市场仍存在较大发展机会。

2009年在中国电信的集采中，中兴通讯以31%的份额获得***；并在中国联通保持40%以上的份额，是联通的供应商；在中国移动的集采中，中兴通讯也位列***。

中兴通讯近日还宣布，成功实现了EV-DO Rev.B技术***阶段的数据呼叫。中兴通讯是支持EV-DO Rev.B技术***阶段的厂商。全球宣布推出EV-DO Rev.B网络的运营商包括中国电信、摩洛哥WANA、印尼Smart电信和巴基斯坦PTCL等。
