CNC加工中心刀库常见故障总结大全

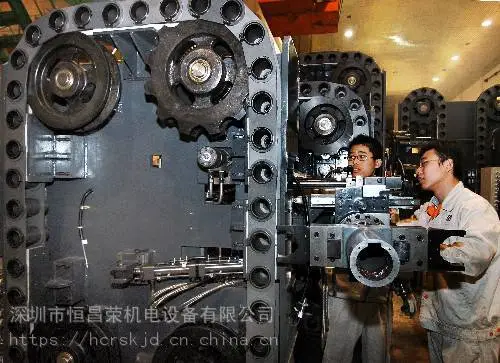

刀库的故障

刀库的主要故障有:刀库不能转动或转动不到位;刀套不能夹紧刀具;刀套上下不到位等。

刀库不能转动或转动不到位的原因可能有:1.联接电动机轴与蜗杆轴的联轴器松动;2.变频器故障，应检查变频器的输入、输出电压是否正常;3.PLC无控制输出，可能是接口板中的继电器失效;4.机械连接过紧;5.电网电压过低。6.电动机转动故障，传动机构误差。

刀套不能夹紧刀具 原因可能是刀套上的调整螺钉松动，或弹簧太松，造成卡紧力不足;或刀具超重。

刀套上下不到位原因可能是装置调整不当或加工误差过大而造成位置不正确;限位开关安装不正确或调整不当而造成反馈信号错误。

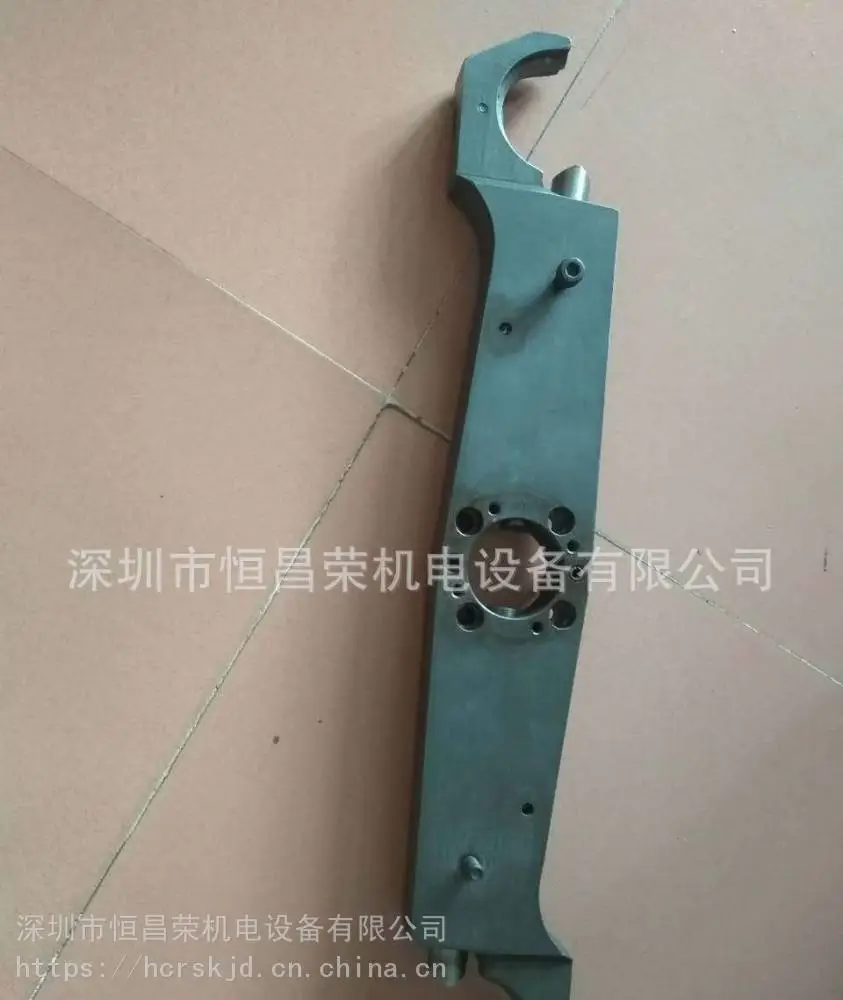

换刀机械手故障

刀具夹不紧掉刀 原因可能是卡紧爪弹簧压力过小;或弹簧后面的螺母松动;或刀具超重;或机械手卡紧锁不起作用等。

刀具夹紧后松不开 原因可能是松锁的弹簧压合过紧，卡爪缩不回:应调松螺母，使载荷不超过额定数值。

刀具交换时掉刀换刀时主轴箱没有回到换刀点或换刀点漂移，机械手抓刀时没有到位，就开始拔刀，都会导致换刀时掉刀。这时应重新移动主轴箱，使其回到换刀点位置，重新设定换刀点。

刀库不停转的故障维修

故障现象:一台配套FANUC0MC系统，型号为XH754的数控机床，刀库在换刀过程中不停转动。

分析及处理过程:拿螺钉旋具将刀库伸缩电磁阀手动钮拧到刀库伸出位置，***刀库一直处于伸出状态，复位，手动将刀库当前刀取下，停机断电，用扳手拧刀库齿轮箱方头轴，让空刀爪转到主轴位置，对正后再用螺钉旋具将电磁阀手动钮关掉，让刀库回位。再查刀库回零开关和刀库电动机电缆正常，重新开机回零正常，MDI方式下换刀正常。想学UG编程可以在群726236503领取UG编程资料。怀疑系干扰所致，将接地线处理后，故障再未出现过。

换刀不能拔刀的故障维修

故障现象:一台配套FANUC0MC系统，型号为vmc1060加工中心，换刀时，手爪未将主轴中刀具拔出，报警。

分析及处理过程:手爪不能将主轴中刀具拔出的可能原因有:①刀库不能伸出;②主轴松刀液压缸未动作;③松刀机构卡死。

复位，消除报警:如不能消除，则停电、再送电开机。用手摇脉冲发生器将主轴摇下，用手动换刀换主轴刀具，不能拔刀，故怀疑松刀液压缸有问题。在主轴后部观察，发现松刀时，松刀缸未动作，而气液转换缸油位指示无油，检查发现其供油管脱落。，重新安装好供油管，加油后，打开液压缸放气塞放气两次，松刀恢复正常

刀库转动中突然停电的故障维修

故障现象:一台配套FANUC0MC系统，型号为vmc850加工中心，换刀过程中刀库旋转时突遇停电，刀库停在随机位置。

分析及处理过程:刀库停在随机位置，会影响开机刀库回零。故障发生后尽快用螺钉旋具打开刀库伸缩电磁阀手动钮让刀库伸出，用扳手拧刀库齿轮箱方头轴，将刀库转到与主轴正对，同时手动取下当前刀爪上的刀具，再将刀库电磁阀手动钮关掉，让刀库退回。经以上处理，来电后，正常回零可恢复正常。
