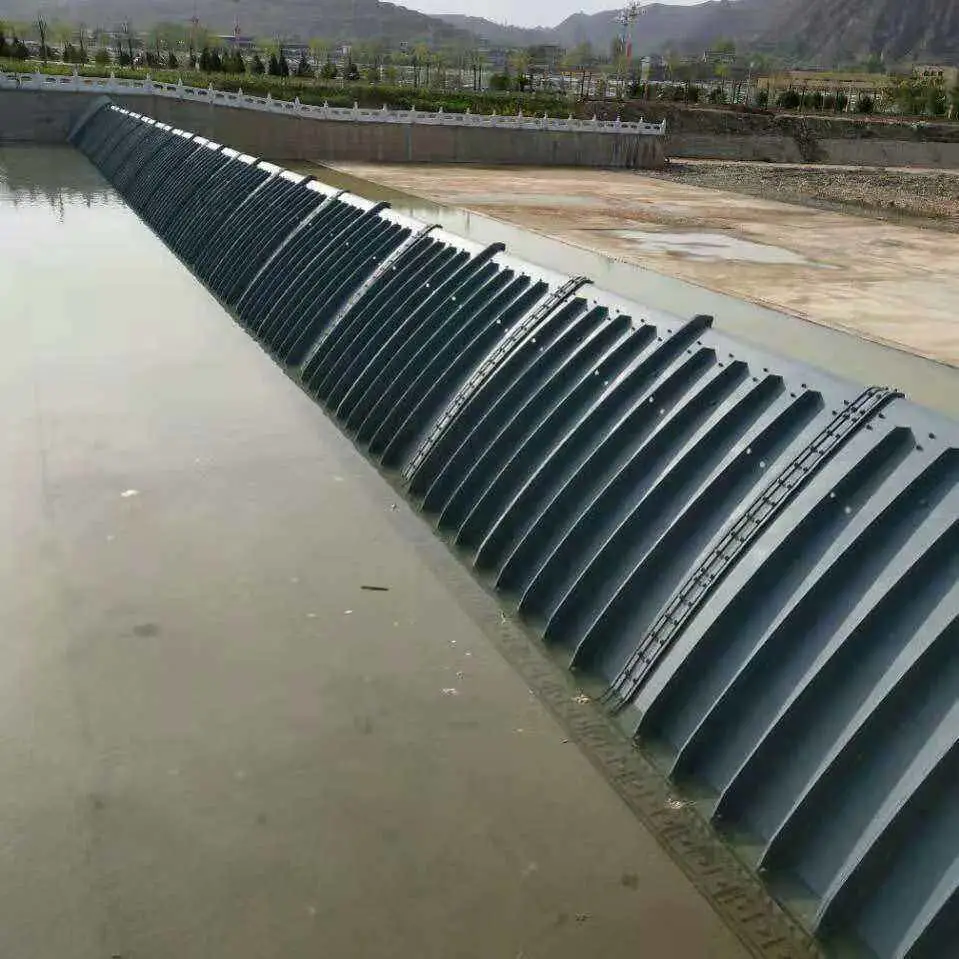

翻板闸门应用范围： 新河县河畔水工机械厂提供的“河畔牌”系列翻板闸门及钢闸门，适宜用作城市环境的美化，农业的灌溉取水、工业的取水发电和防洪、旅游等行业上，适宜中、小型河道上调节水位之用，特别适合洪水暴涨暴落的山溪性河道上建造，其功能是挡水建筑物取代固定堰或降低溢流堰顶的高度，***调节库容，减少洪水淹没的损失和泥沙淤积，该产品具有实用性广泛，造价低、管理维修简便，经济效益***等特点。 产品优点：1、操作液压系统在任何水位下均能开启和关闭，以及在未开动液压系统的前提下，达到相应水位后闸门仍能进行正常开启和关闭。2、可在汛期洪峰来来临之前操作液压控制系统，调度库区水位进行预泄，确保库区安全。3、有效地解决了水力自控翻板闸门存在的易卡杂物，维修不方便的系列问题。 翻板闸门参数： MX-10 MX-15 MX-20 MX-25 MX-30 MX-35 MX-40 MX-45 MX-50 MX-55 MX-60 MX-65 翻板闸门高度 1.0M 1.5M 2.0M 2.5M 3.0M 3.5M 4.0M 4.5M 5.0M 5.5M 6.0M 6.5M 单扇宽度 6M 6M 6M 6M 8M 8M 8M 9M 10M 10M 10M 10M 最小宽度 4M 4.5M 5.0M 5.5M 6.0M 6.5M 7.0M 7.5M 8M 8.5M 9.0M 9.5M 注： 门高（H）：1.0M、1.5M、2.0M、2.5M、3.0M、3.5M、4.0M、4.5M、5.0M、5.5M、6.0M、6.5M，门高3M以下的单扇宽度为6M；门高大于3M的单扇宽度为8M；门高4.5M的单扇宽度为9M；门高5M以上的单扇宽度为10M均采用双支墩；本公司还可以根据用户需求设计门高6.5M以下，不包括在上述系列中其它尺寸的水力自控翻板闸门，超过6.5M产品需另外设计。 翻板闸门基本原理:连杆滚轮式水力自控翻板闸门是利用水力学和工程力学平衡原理设计的钢筋混凝土翻板门，设计启门水位一般控制在超过门顶15~20cm。当水位超过启门水位时，闸门便随(即启动闸门)闸前（库内）水位上升速度的变化而变化，水位上升越快，闸门打开的速度就相应加快，直至闸门设计开启度为止。水位下降，又随水位下降的相应速度而关闭，直至降到设计启动水位(略低)全部关闭。整个过程随水位升降而相应启闭，不需人工和任何设备操作。其特点：既保持设计正常水位，***发电水头的进水流量(闸门对泄流影响甚小)；又解决了河道和进水口冲砂问题，(闸门开启后泥水从闸底冲走，防止泥沙进入引水建筑物，***机械设备的完好)。该闸门经济实惠。投资少，仅为常规闸门的60%左右；施工简易，工期短，维护保养方便。它既降低了防洪水位、减少淹没损失，又提高了水头及调控能力，切实增加经济效益。 液压启闭机的工作原理及组成 液压式启闭机是机电源一体的新型启闭机产品,它以液压缸为主体，油泵、电动机、油箱、滤油器、液压控制阀组合的总成。只需接通电动机的电源，即可使活塞杆位移往复运动，由于机电液一体化，可实现远距离集中控制各类水电闸门、堰门、阀门的启闭；可按需要无级调速，过载保护，安全节能；可带负荷启动、动作灵活、工作平稳、能有效地吸收外负载力，冲击力小，行程控制准确；全封闭式结构，没有常规液压系统的管网，减少了泄漏和省去油路布置的麻烦，噪音小、寿命长，维护保养工作量小，操作系统简单，投资小，无空气、地面等环境污染，配置灵活，只要有电源即可使用，不需专门配置液压站，占地面积小。液压启闭机一般由液压系统和液压缸组成。在液压系统的控制下，液压缸内的活塞体内壁做轴向往复运动，从而带动连接在活塞上的连杆和闸门做直线运动，以达到开启、关闭孔口的上的。启闭机的液压系统包括动力装置、控制调节装置、辅助装置等。多套启闭机可共用一个液压系统。卷扬式启闭机的动力装置一般为液压泵，它把机械能转化为液压能。液压泵一般采用容积式泵，如叶片泵和柱塞泵。叶片泵和柱塞泵有结构紧凑，运转平稳，噪音较小，使用寿命长等优点。柱塞泵虽然价格较高，但可以得到高压、大流量，且流量可调。近年来国内液压启闭机普通采用中高压，所以大多数采用柱塞泵。另外，因其重要性，液压启闭机的液压系统一般设置两套液压泵，互为备用。对于启闭机的控制调节装置是指液压控制阀组，包括节流阀、换向阀、溢流阀等阀组，其作用是对液压油的流量、方向、压力等方面各自起控制调节作用，以实现对液压系统的各种性能要求。启闭机上液压控制阀大多数是标准元件，并普通采用插装技术。插装阀具有组合机能强，集成度高，噪音低，密封性好，机构紧凑，全球维护等优点。选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合，便可获得具有换向、调压、调速等功能的插装阀组。双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步，故控制阀组需考虑同步措施。QH卷扬式启闭机的辅助装置包括油箱、油管、管接头、压力表、滤油器等。油箱的用途是储油和散热，并能沉淀油中杂质，分离油中的空气和水分等。油管、管接头把动力装置、调节控制装置、液压缸连接起来，组成一个完整的液压回路，液压油中杂质会使运动零件磨损，增加泄露和减少元件的寿命，甚至堵塞阀组等，影响液压系统的使用，设置滤油器对液压油进行过滤是十分必要的。液压缸是液压传动中的执行元件，把液压油的液压能转化为机械。液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成。根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类。单作用液压缸常是柱塞式或者套筒，也可以是活塞式。双作用液压缸形成两个油腔，两个油腔都可以进出压力油。 液压启闭机采用液压缸的往复运动，实现对平板闸门快速平板门，弧形门及人字门等闸门的启闭，特别适用大型闸门的启闭，它具有极限位置保护和过载保护，缓冲，锁定调速等功能以及造价低，安装方便，使用寿命长等特点。 液压启闭机工作过程 1、开启闸门： 二台电机得电，空载启动油泵电机延时5s后，YV1通电，系统调定压力为19MPa，压力油进入有杆腔，开启闸门，油缸无杆腔油经单向阀回到油箱。 2、关闭闸门： 二台电机得电，空载油泵电机组，延时6s后，相应电磁铁通电，开启液控单向阀的压力调为8MPa，压力油打开液控单向阀，左、右油缸有杆腔中油返回到无杆腔，不够油可由油箱供给，闸门自重关闭，必要时可在油缸无杆腔加1MPa的压力，***闸门能正常关闭。 3、闸门同步控制。 在闸门启闭过程中，闸门开度和行纠编装置全程连续检测2根油缸的行程偏差，当偏差值≥10mm时，相应电磁铁通电，自动调整相应油缸有杆腔的进、出油量，使闸门达到同步运行，当行程偏差值超过设定值10mm时，液压系统自动停机并发出报警信号。 4、闸门定位控制： 当闸门在开启悬挂时，由于液压系统的泄漏，下滑200mm时，液压启闭机能自动将闸门提升到原悬挂位置；如下滑200mm液压启闭机未能启动，当闸门继续下滑至300mm时，液压启闭机可以自动接通油泵另一组备用电机电源，将闸门提升到原悬挂位置，同时发出声光报警信号。 5、系统压力控制： 当PK3发讯时，系统压力过高，停泵，声光报警。 当PK1发讯时，表明油泵压力过低，声光报警，停泵检修。 当PK2发讯时，表明油泵压力过低，声光报警，停泵检修。 当PK4发讯时，无杆腔压力过高，声光报警。 6、闸门自动复位，油缸下腔超过保护。 油缸旁路阀组中液压锁确保闸门在任意位置锁定，当闸门在开启悬挂中，当液压系统内泄漏，下滑200mm时，液压启闭机自动将闸门提升至原来悬挂位置；如果下滑200mm时，液压启闭机未能启动，闸门继续下滑至300mm时，液压启闭机自动切换至备用泵，使闸门复位，并发出声光报警信号。当系统压力异常，缸旁溢流阀对缸起溢流保护作用。 7、滤油器堵塞报警： 当SP发讯时，说明回油滤油器已堵塞，声光报警，提醒清洗或更换滤器。 8、油箱液位控制： 当油液到达高位时，液位传感器高位发讯报警。 当油液到达低位时，液位传感器低位发讯报警。 9、油箱温度控制： TS3发讯：油液温度过低，接通加热器； TS4发讯：油液温度高，断开加热器； TS2发讯：温度过高发讯报警； TS1发讯：温度过低发讯报警。 河畔水工液压系统产品图片： 批发说明： 河畔系列产品按*的起批量批发，很大程度上降低了批发的门槛，以帮助那些需要产品但是又不知道产品质量的朋友更好的体验我们的产品和服务，大部分产品有商标用中包袋包装，但是无独立的包装，也有部分是有独立包装的，还有一些低价的产品就不提供商标和包装了，是成捆的，这些在产品详情里面都有说明，望广大朋友们购买的时候仔细阅读，同时有些产品可以选择颜色，有的就是固定的混装可以自由的选择，购买的时候跟客服沟通好并备注就可以了。

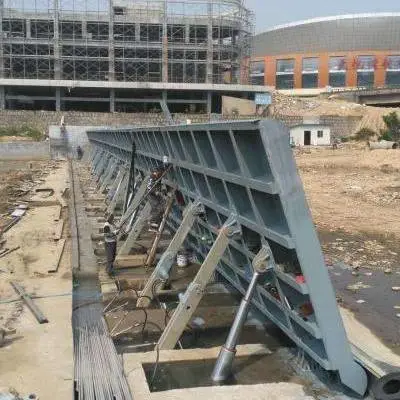

液压翻板坝概要： 水力自控翻板闸门它是利用水力和闸门重量平衡的原理，增设阻尼反馈系统来达到闸门随上游水位升高，而逐渐开启泄流；上游水位下降，而逐渐回关蓄水，使上游水位始终保持在要求的范围内（即上游正常水位）。举个例来说，连杆滚轮式翻板闸门是一种双支点带连杆的闸门，它是根据闸前水位的变化，依靠其水力平衡作用自动控制闸门开启和关闭，在运行过程中无撞击和拍打的一种翻板闸门。此种闸门由门叶、支腿、支墩、滚轮，连杆等部件组成。当上游来流量加大，门上游水位抬高，动水压力对支点的力矩大于门重与摩阻力对支点的力矩时，闸门自动开启到一定倾角，直到在该倾角下动水压力对支点的力矩等于门重对支点的力矩，达到该流量下的新的平衡。流量不变时，开启角度也不变。而当上游流量减少到一定程度，使门重对支点的力矩大于动水压力与摩阻力对支点的力矩时，水力自控翻板闸门可自行回关到一定倾角，达到该流量下的新的平衡。因此，水力自控翻板闸门具有不需启闭机械及相应设施、不需人为操作，完全由水流及时自动控制的特点。 液压翻板坝基本原理:连杆滚轮式水力自控翻板闸门是利用水力学和工程力学平衡原理设计的钢筋混凝土翻板门，设计启门水位一般控制在超过门顶15~20cm。当水位超过启门水位时，闸门便随(即启动闸门)闸前（库内）水位上升速度的变化而变化，水位上升越快，闸门打开的速度就相应加快，直至闸门设计开启度为止。水位下降，又随水位下降的相应速度而关闭，直至降到设计启动水位(略低)全部关闭。整个过程随水位升降而相应启闭，不需人工和任何设备操作。其特点：既保持设计正常水位，***发电水头的进水流量(闸门对泄流影响甚小)；又解决了河道和进水口冲砂问题，(闸门开启后泥水从闸底冲走，防止泥沙进入引水建筑物，***机械设备的完好)。该闸门经济实惠。投资少，仅为常规闸门的60%左右；施工简易，工期短，维护保养方便。它既降低了防洪水位、减少淹没损失，又提高了水头及调控能力，切实增加经济效益。 水力自控翻板闸门运用优点： 1、原理独特、作用微妙、结构简单、制造方便、运行安全。2、施工简便、造价合理，投资仅为常规门的1/2左右。3、自动起闭，自控水位准确，运行时稳定性良好。管理方便安全、省人、省事、省时、省力。4、门体为预制钢筋混凝土结构，仅支承部分为金属结构。维修方便，费用低。5、由于能准确自动调控水位、就当前水资源短缺，在合理使用和利用水资源有其独到之处。水力自控翻板闸门应用：1、用于水库溢洪道：能自动调节库容，发挥水库*效益，又确保水库安全，实践证明，其功能非一般常规闸门所能及。2、用于水电站：可按当地水文要素，结合装机容量，求得*经济效益。3、用于航运及农田灌溉：能自动调节水位，满足通航水深及灌溉用水需要。4、用于城市环保：蓄水后既能改善城市生态环境，又能满足城市防洪要求。水力自控翻板闸门方案比较：同是水工建筑物，提升闸门及及弧形闸门过于繁琐的启闭机构造成了许多不必要的浪费。主要表现为需配专人管理，泄洪不够及时；闸墩过多影响泄洪，无形中增加额外的投资。具有自动启闭功能的水力自控翻板闸门与一般钢平板闸门相比，无需机电设备专人操纵泄流，且泄洪准确及时，更能节省人力、物力；它完全借助水位的升高，水压力的增大，逐渐自行开启闸门过流，且保持蓄水位不变；当闸门全部打开时，河床泄流状况与天然河床相差无几，当水位降低时，闸门逐渐关闭蓄水，因此使用更方便。另外其施工简便、造价低廉、投资仅为常规见门的1/2左右；其结构简单，制造方便、维修方便，费用低，更能节约资金。种种优点都是钢平板闸门所不及的。 水力自控翻板闸门制作、安装要求一、新河县河畔水工机械厂的产品钢筋混凝土构件部分，主要采用两种方式：(1)是在坝体附近现场浇筑，钢材、水泥均由当地采购、检测，混凝土质量指标接受业主监理检测，确保钢筋混凝土构件质量；(2)是在本公司内浇筑完成，运抵现场安装。钢材、水泥由公司统一采购、检测，其混凝土质量指标由本公司检测。本公司在工程完成工后提供由独立第三方出具的检测文件。二、翻板闸门混凝土构件在制作时***其外形尺寸及重量符合图纸要求，具有足够的强度和刚度。钢筋混凝土构件的立模、预埋件要求准确到位，构件浇筑、震捣、压实、抹光要求一次成型三、翻板闸门金属构件制造能使整个闸门做到拆装自如、灵活方便四、翻板闸门组装等工序严格按有关技术质量标准控制:闸门安装做到直、平、合、严（即总体直、平、构件之间吻合，间隙合理，止水严密）；支墩安装轴线与高程，水平间距与构件自身垂直度要求控制严格五、金属构件由两部份组成，一部分是运动构件，一部分为连接构件。为防止金属连接件锈蚀，我公司采用了国际***的热镀锌工艺进行表面防腐处理，可以确保20年不锈蚀六、水力自控翻板门的侧止水及底止水材料均采用（南京橡胶厂）为我公司生产的水工专用止水橡胶，有质量***。为了获得更好的止水效果对两侧过墩、闸门板下部建议采用花岗岩或相当的材质做接触面七、在产品安装中，我公司一般采用大型的吊装设备，确保施工的安全性。公司现有专业技术施工人员100多人，具有丰富的现场施工、管理经验，可以确保安装任务及时、高质量完成八、工程完工后，由公司出具合格证 液压翻板坝现场施工图片：
