防震垫铁减振橡胶能***衰减机器自身的振动，减少振动力外传，阻止振动力的传入，***加工尺寸精度及质量。并能控制建筑结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元，适应物流技术的发展。

　　机床安装不需设置地脚螺栓与地面固定，具有良好的减振和相当的垂直挠度，可使机床稳定于地面，节省安装费用，缩短安装周期。防震垫铁可根据生产随时调换机床位置，消除二次安装费用，使机床楼上安装成为可能。机床防震垫铁可以调节机床水平，调节范围大、方便、快捷。防震垫铁胶垫采用丁腈合成橡胶，耐油脂和冷却剂。

　　机床防震垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。

　　机床防震垫铁使用方法：将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节(螺栓顺时针旋转，机床升起);调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的蠕变现象，在垫铁 次使用时，两星期以后在调节一次机床水平。型号和规格：

　　型号 每个 大承载

　　(kg) A

　　(mm) B

　　(mm) D

　　(mm) d

　　(mm) 升降调节范围

　　SV78-100 300 75 43 φ100 M16 8

　　SV78-125 600 85 50 φ125 M18 10

　　SV78-165 1000 110 65 φ165 M20 12

　　SV78-210 1500 138 77 φ210 M24 15

　　二、选用方法：

　　按设备原有支承数，参照上表中每个垫铁 大承载量选用所需型号。例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。

　　三、作用方法：

　　安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。

　　安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。

　　调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。

　　在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。

　　机床防震垫铁橡胶有蠕变现象，待经14天趋向稳定，故要求机床使用14天后再调整一次水平。

　　我们提供给您的：

　　◆ 机械设备减振安装。机械部件间减振连接。

　　◆ 高品质的减振产品

　　◆ 良好的衰减和隔离振动

　　◆ 良好的改善车间环境噪音

　　您可以得到的：

　　◆ 机床到位既可安装，立刻生产。

　　◆ 缩短安装周期，节省安装费用。

　　◆ 可使粗;精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。

　　◆ 可随时根据工艺;生产需求，调整机床位置，减少二次安装费用。

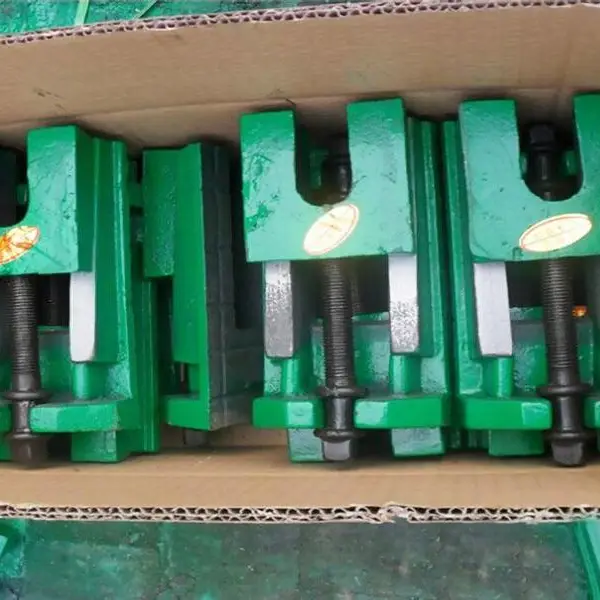

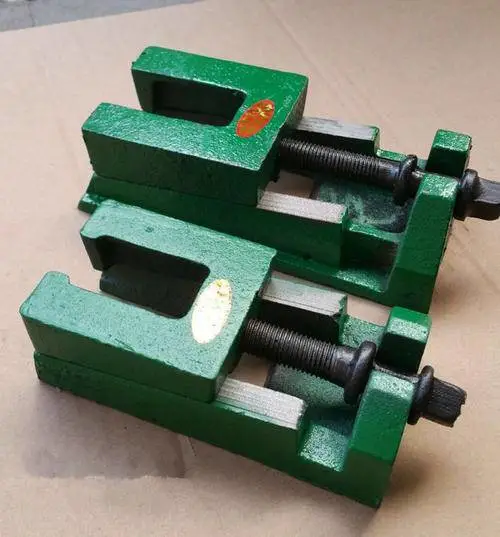

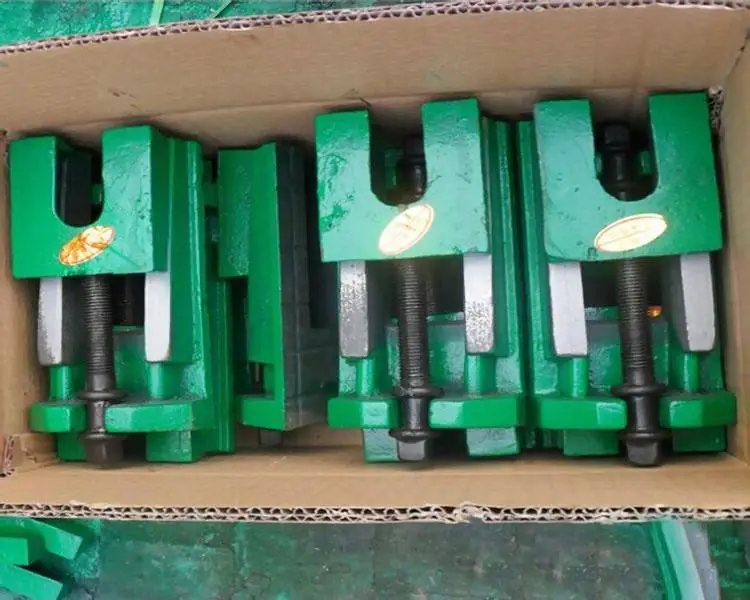

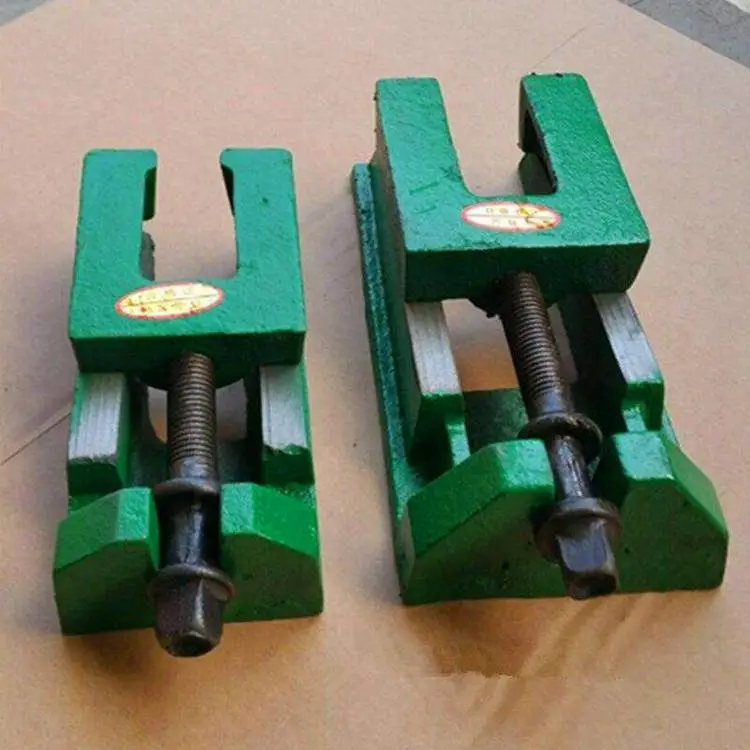

　　调整垫铁(二层)

　　规　　格/单载量(kg)

　　135×50×40/300

　　160×80×55/500

　　200×90×55/900

　　220×110×60/1200

　　240×120×70/1500

　　260×130×70/1800

　　280×130×75/2000

　　300×140×80/2400

　　调整垫铁(三层)

　　规　　格/单载量(kg)

　　150×80×60/500

　　200×100×80/1000

　　240×120×80/1500

　　300×150×100/2000

　　减震垫铁 机床防震垫铁：

　　规　　格/单载量(kg)

　　ф80×40/200

　　ф100×40/300

　　ф125×40/500

　　ф165×45/1200

　　ф200×50/2000

　　产品特点：

　　减振像胶有效衰减机器知身的振动，减少振动力外传，阻止振动力传入，***加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机订组成生产单元，适应物流技术的发展。安装 机床不需要设置地脚螺栓与地面固定，良好的减振和当的垂直度，使机床楼上安装成为可能。可以调节机床水平，调节范围大、方便、快捷。采用丁腈合成橡胶，耐油脂和冷却剂。

　　适用范围：

　　金属加工机床，缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。

　　使用方法：

　　将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节(螺栓顺时针旋转，机床升起)：调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的里蠕变现象，在垫 铁 次使用时，两星期以后再调节一次机床水平.
