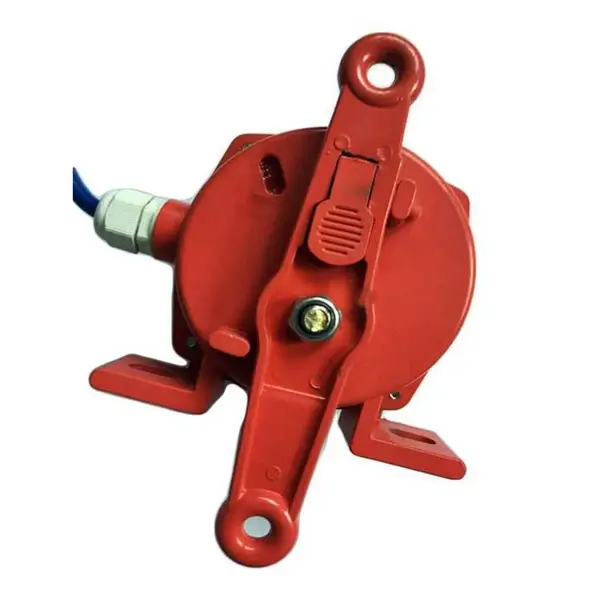

杭荣斗抡机双向拉线急停开关ZDLX
产品说明

双向拉绳开关是一种胶带运输机现场紧急事故停机的保护装置，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件。
拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的距离应不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。

技术指标

接点容量：AC380V 3A 10A

缘电压：AC1000V历时1min

使用寿命：10万次

接点形式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90

海拔度：＜2000m

动作角度：15°限角度75°

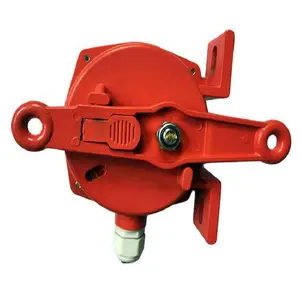

杭荣斗抡机双向拉线急停开关ZDLX

拉绳开关故障检修
1、检查拉线动作杆，确保它在正常的位置。
2、检查导线连接，看看是否正确，螺丝是否拧紧。
3、检查开关内部凸轮，看看是否能够触动微动开关，如有问题，请重新安装凸轮。
4、检查微动开关触头，看看是否接触良好，必要时可更换。
5、如果以上检查处理后故障依旧，则可能外围电路有问题。

杭荣斗抡机双向拉线急停开关ZDLX

安装与接线

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应于胶带及便于现场使用。两台拉绳开关之间相距50m左右为宜。

2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。

注意事项

1、先切断总电源，接着要用wanneng表测出火线，开关一定是要装在火线的一端。

2、将火线在的地方剪断，有两个接头了，拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，可以了。

7、后旋好拉线开关的盖子，防止触电。

杭荣斗抡机双向拉线急停开关ZDLX

拉绳开关卡死故障

拉绳开关卡死时，先将入户线的闸刀开关拉开（或将保险插桥拔出），切断电源，然后进行检修。检修时，旋开拉绳开关的盖子，仔细检查拉线开关卡死的原因在哪里。
拉绳开关卡死的原因常见的有2种：
一是弹簧的弹力减弱，可通过调整弹簧，并将弹簧的两端固定牢。如扔未能卡死现象时。只好更换弹簧或更新新的开关。
二是因为长期不使用，致使开关的弹簧、螺钉等零件生锈，转动摩擦阻力大而被卡死。此时应先除锈，并在转动摩擦部分加几滴机油或衣车油，以减小摩擦力，然后用手多次拉动开关，直到能灵活转动时，再用干净的棉布或碎步将开关的里里外外擦干净，装回盖子即可
