Z60Y高温高压电站闸阀 Z60Y-200C 铸钢手动焊接闸阀螺旋闸阀价格

品牌：渤工阀门	型号：Z60Y-200C	连接形式：焊接
主体材料：铸钢	公称通径：DN50-500mm	3C阀门类别：工业
订货号：123002	货号：325002	适用介质：水、蒸气、油品
密封形式：硬密封型	标准：国标	外形：大型
流动方向：双向	驱动方式：手动	零部件及配件：配件
用途：截止	压力环境：高压	工作温度：高温
类型(通道位置)：二通式	规格：DN50-500	是否跨境货源：否
包装：木箱、布袋

展开

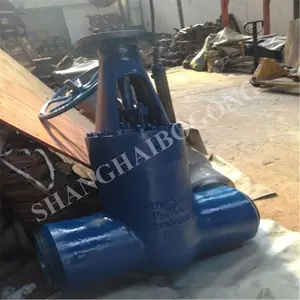

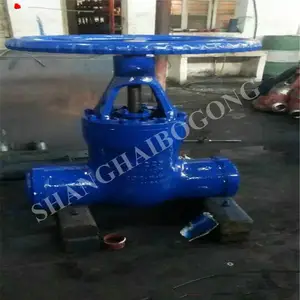

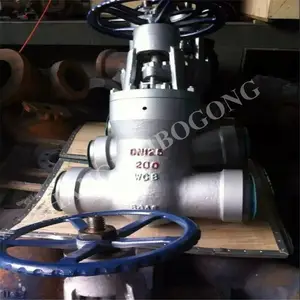

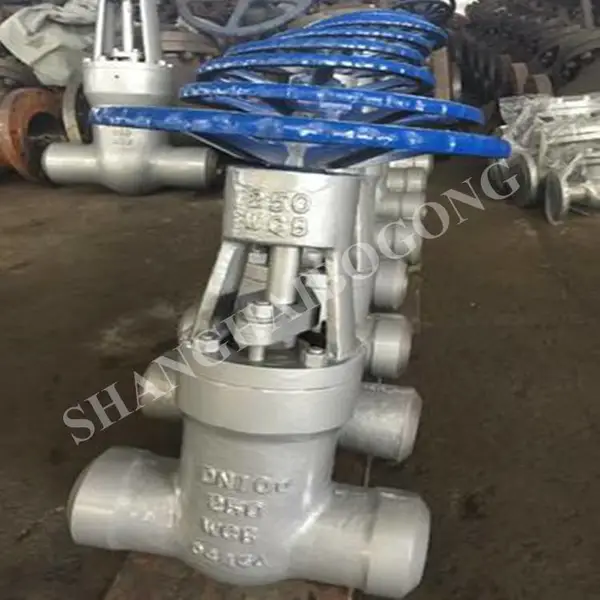

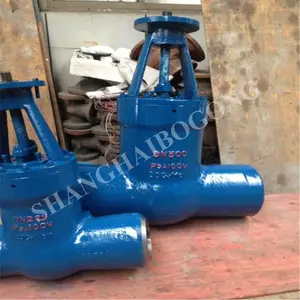

Z60Y高温高压电站闸阀 Z60Y-200C 铸钢手动焊接闸阀螺旋闸阀

『Z60Y,Z61Y,Z62Y高温高压电站闸阀』适用于各种轻重工业及楼宇管道。【闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	高温高压电站闸阀
产品型号	Z60Y、Z61Y、Z62Y
公称通径	DN50-500
压力范围	1.6MPa-32.0MPa
阀体材质	铸钢、不锈钢

产品概述：

Z60Y、Z61Y、Z62Y高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等ji是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

结构特点：

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

用途:
焊接连接的闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。

标准与规范：

设计与制造	结构长度	压力--温度等级	试验与检验
E101JB/T3595DL/T531	E101JB/T2766GB/T5188.1	E101JB/T3595	E101

型号：

对接焊端	产品型号
ANSIB16.25 DL/T531	Z60Y-160	Z60Y-P54100V
	Z60Y-200	Z60Y-P54140V
	Z60Y-250	Z60Y-P54170V
	Z60Y-320	Z60Y-P54170V
锥齿轮传动闸阀	在型号“Z”后插入“5”，示例Z560Y-160
电动闸阀	在型号“Z”后插入“9”，示例Z960YP54100V

性能规范：

型号	公称压力PN（Mpa）	试验压力（MPa）		适用温度（℃）	适用介质
型号	公称压力PN（Mpa）	强度试验	密封试验	适用温度（℃）	适用介质
Z60Y-160	16.0	24	17.6	≤425	水、油品、蒸气
Z60Y-200	20.0	30	22
Z60Y-250	25.0	37.5	27.5
Z60Y-320	32.0	48	35.2
Z60Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V	P54140V	42	15.4
Z60Y-P54170V	P54170V	48	18.7
Z60Y-P54170V	P54170V	63	18.7	≤570

主要零件材料：

零件名称	材料牌号
阀体	WCB A105	Wc6 12Cr1MoV	Wc6 12Cr1MoV
阀盖	WCB 35	Wc6 12Cr1MoV	Wc6 12Cr1MoV
支架	WCB	WCB	WCB
闸板	WCB	Wc6	Wc9
阀杆	2Cr13	25Cr2MoV 20Cr1Mo1V1A	25Cr2MoV 20Cr1Mo1V1A
阀座	25	304	304
密封环（垫片）	包覆垫、增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuAI10Fe3

主要外形尺寸及连接尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	主要外形尺寸及连接尺寸（mm）						重量（Kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	L1	d	H	D0	重量（Kg）
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

结构优势与特点：

●设计制造按JB/T3595等标准，可与国产设备配套使用。
●阀门中腔采用压力自紫式密封结构、密封性能好。支管两端为焊接结构。
●闸板与阀座密封面采用司太立（slite）钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
●阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
●启闭件的结构可根据用户要求设计成单板、双板平行双板等不同形式。

主要外形尺寸肜连接尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	主要外形尺寸及连接尺寸（mm）					重量（Kg）
公称压力 PN（MPa）	公称通径 DN（mm）	d	L	H	L1	L2	重量（Kg）
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129			450
	175	158	711（750）	1650	457	309	638
	225	200	864（850）	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1402	437	277	315
	150	148	762（750）	1403	526	283	672
	175	148	762（750）	1650	554	309	684
	225	222	1041（850）	1650	554	309	696
	350	350	1250	2255			2605
P54100V	175	148	762（750）	1650	554	309	683
	225	222	1041（850）	1650	554	309	704
	250	222	1041（900）	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P54140V	125	136	600	1115
	175	175	750	1205
	225	217	850	1490
P54170V	125	98	630（580）	1230	437	277	312
	225	186	1060（850）	1680	554	309	1404
	300	278	1397	2265	764		2834
	350	338	1550	2536	715		5591
P57170V	125	124	600	1115
	175	163	750	1205
	225	201	850	1490

订货须知：
一、①Z60Y国标电站闸阀产品名称与型号②Z60Y国标电站闸阀口径③Z60Y国标电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定渤亿公司的Z60Y国标电站闸阀型号，请按Z60Y国标电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的渤亿阀门专家为您审核把关。
