回转支承的基本结构

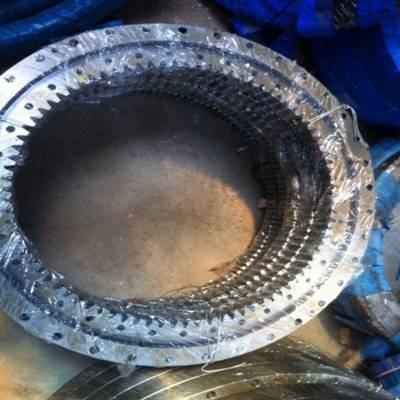

转盘轴承通常由内圈、外圈、滚动体、隔离块等四大部件构成。由于核心部件采用回转支承，因此可以同时承受轴向力、径向力。 其形式很多，但结构组成基本大同小异。

由左及右分别是（上部分）: 1.外圈（有齿或无齿）2.密封带 3.滚动体（滚球或滚柱） 4.加油嘴

由左及右分别是（下部分）: 1.塞子 2.锥销 3.内圈（有齿或无齿） 4.隔离块或保持架 5.安装孔（丝孔或光孔）

01系列转盘轴承

单排四点接触球式单排四点接触球式
单排四点接触球式转盘轴承由内圈、外圈、钢球、隔离块四大部分组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。


02系列转盘轴承

双排异径球式双排异径球式
双排球式转盘轴承有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时，滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。
