| 品牌:永嘉孜博阀门 | 型号:Z941T-10QDN1400 | 连接形式:法兰 |
| 适用介质:水 | 流动方向:单向 | 驱动方式:手动 |
| 用途:截止 | 压力环境:常压 | 规格:Z945T-10Q |
| 主体材料:铸铁 | 公称通径:DN50-DN1600mm | 3C阀门类别:工业 |
| 密封形式:硬密封型 | 标准:*** | 外形:大型 |
| 零部件及配件:阀体 | 工作温度:常温 | 类型(通道位置):直通式 |
| 铸铁闸阀:Z945T-10Q | 铜芯铸铁闸阀:Z945W-10Q |
球墨铸铁铜芯闸阀:法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10Q/16Q)、灰铸铁(Z41T-10/16),公称压力 PN10/PN16 ,阀体材料为QT450球墨铸铁的闸阀。
执行标准
1、设计制造:按GB/T12234-89的规定
2、结构长度:按GB/T12221-89的规定
3、法兰面尺寸:按JB79GB/T9112-9131的规定
4、检查与试验:按JB/T9092-99GB/T13927-92的规定
5、传动方式:手动、电动、齿轮传动
主要技术参数
公称通径DN:40~2000(mm)
公称压力PN:0.6、1.0、1.6(MPa)
强度试验:0.9、1.5、2.4
密封试验:0.66、1.1、1.76
气密封试验:0.6
适用介质:水、污水、蒸气、煤气、油品等
驱动形式:手动、电传动、齿轮传动 ,气动传动
主要零件材料
阀体、阀盖:球墨铸铁
闸板:球墨铸铁+铜合金
密封圈:黄铜
阀杆螺母:青铜
阀杆:碳钢 不锈铁
填料:浸油石棉盘根
手轮:灰铸铁
| DN | L | D | D1 | D2 | b | H | H1 | z×Φd | D0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 100 | 20 | 286 | 345 | 4×Φ18 | 180 | |
| 65 | 195 | 180 | 145 | 120 | 20 | 331 | 410 | 4×Φ18 | 180 | |
| 80 | 210 | 195 | 160 | 135 | 22 | 375 | 470 | 4×Φ18 | 200 | |
| 100 | 230 | 215 | 180 | 155 | 22 | 430 | 544 | 8×Φ18 | 200 | |
| 125 | 255 | 245 | 210 | 185 | 24 | 523 | 660 | 8×Φ18 | 240 | |
| 150 | 280 | 280 | 240 | 210 | 24 | 592 | 762 | 8×Φ23 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26 | 772 | 993 | 8×Φ23 | 320 | |
| 250 | 380 | 390 | 350 | 320 | 28 | 903 | 1176 | 12×Φ23 | 320 | |
| 300 | 420 | 440 | 400 | 368 | 28 | 1043 | 1366 | 12×Φ23 | 400 | |
| 350 | 450 | 500 | 460 | 428 | 30 | 1173 | 1540 | 16×Φ23 | 400 | |
| 400 | 480 | 565 | 515 | 482 | 32 | 1245 | 1765 | 16×Φ25 | 500 | |
| 450 | 510 | 615 | 565 | 532 | 32 | 1500 | 1970 | 20×Φ25 | 500 | |
| 500 | 540 | 670 | 620 | 585 | 34 | 1780 | 2280 | 20×Φ25 | 720 | |
| 600 | 600 | 780 | 725 | 685 | 36 | 2010 | 2620 | 20×Φ30 | 720 |

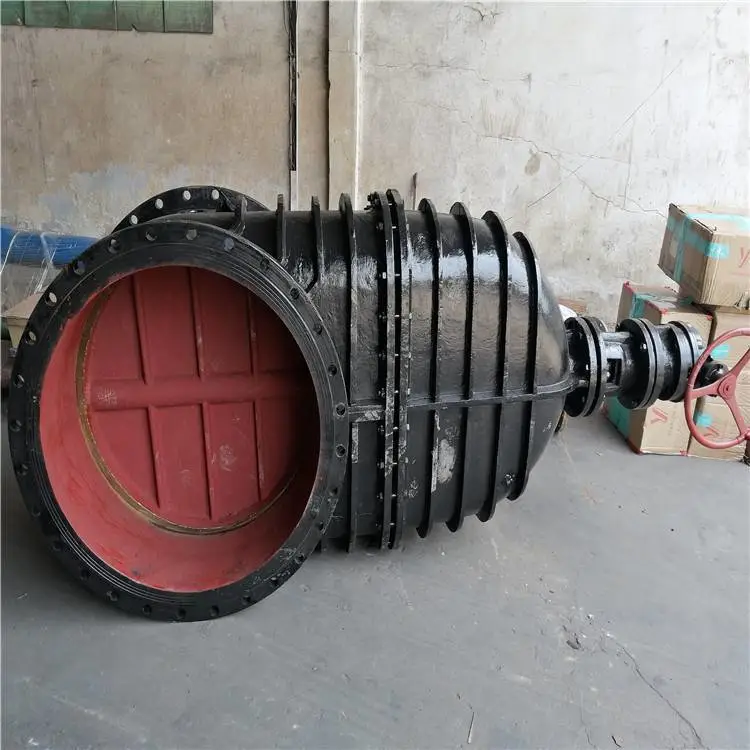

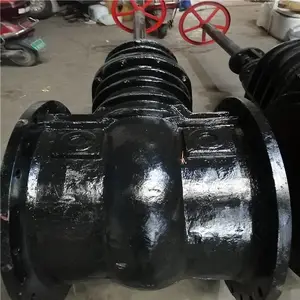

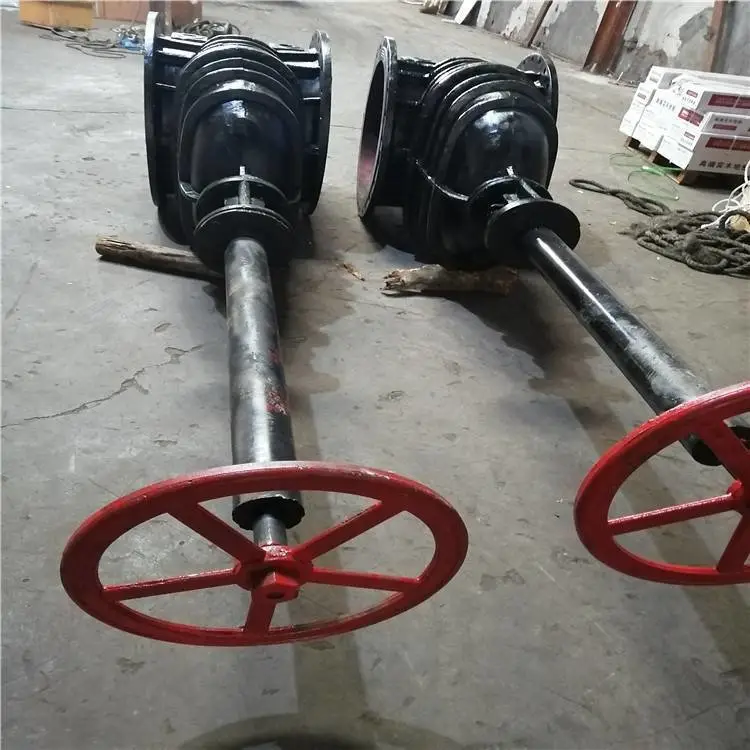

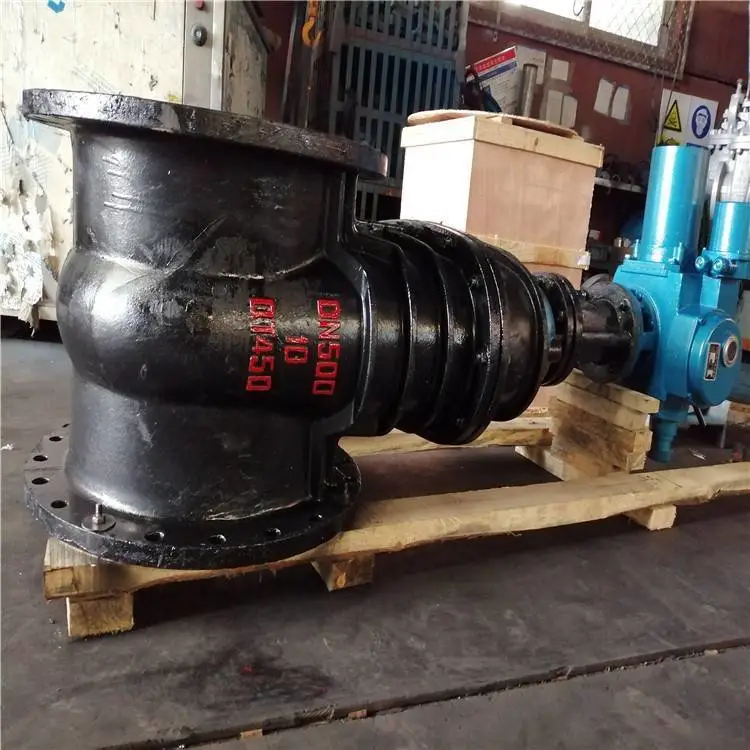

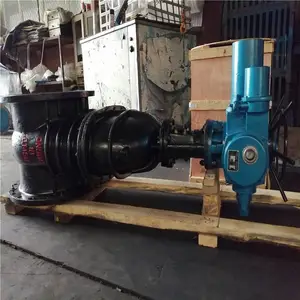

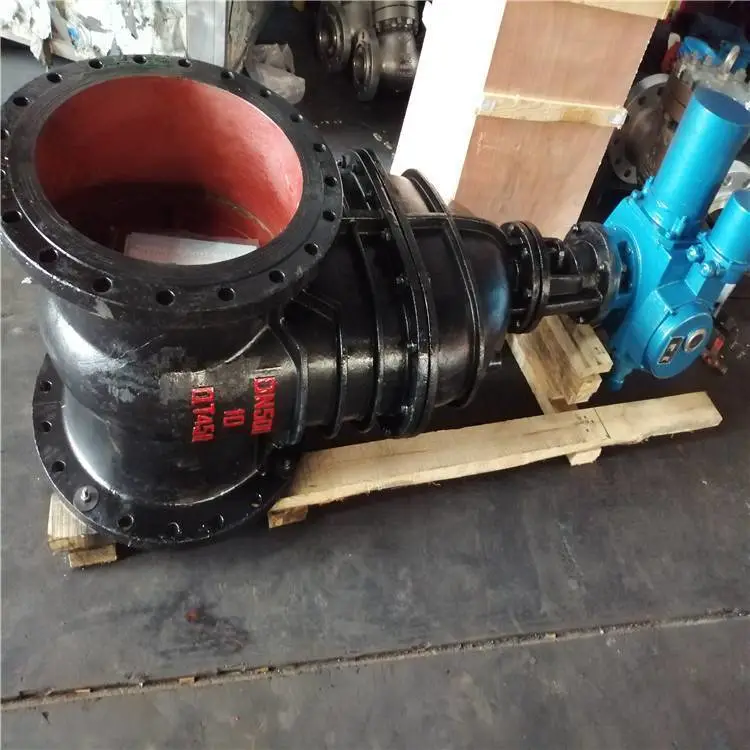

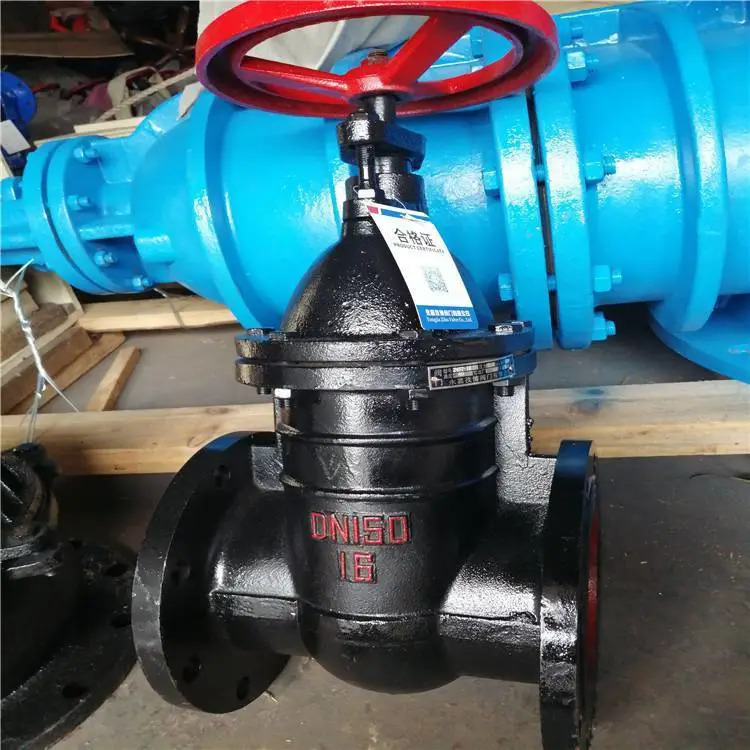

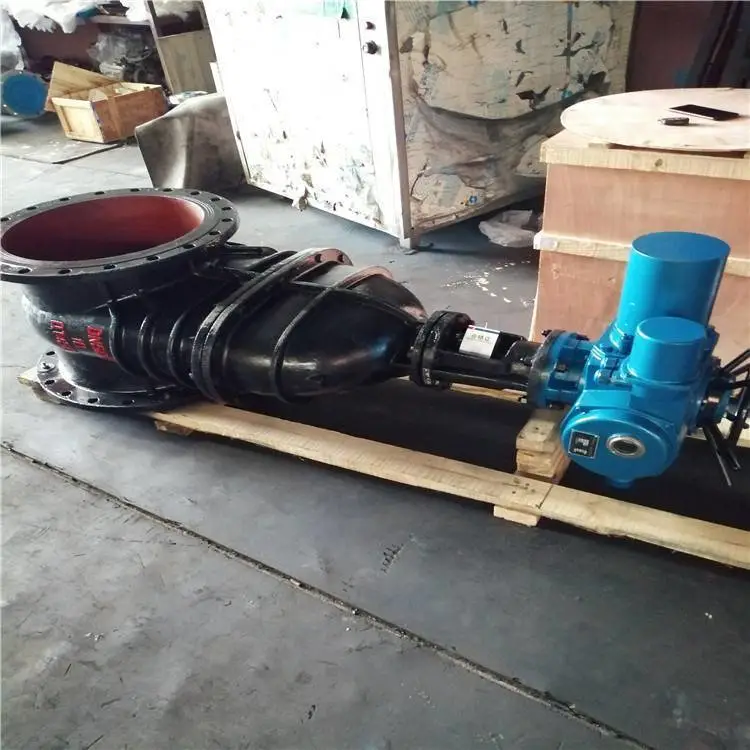

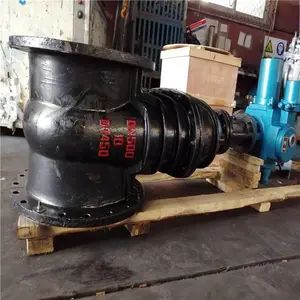

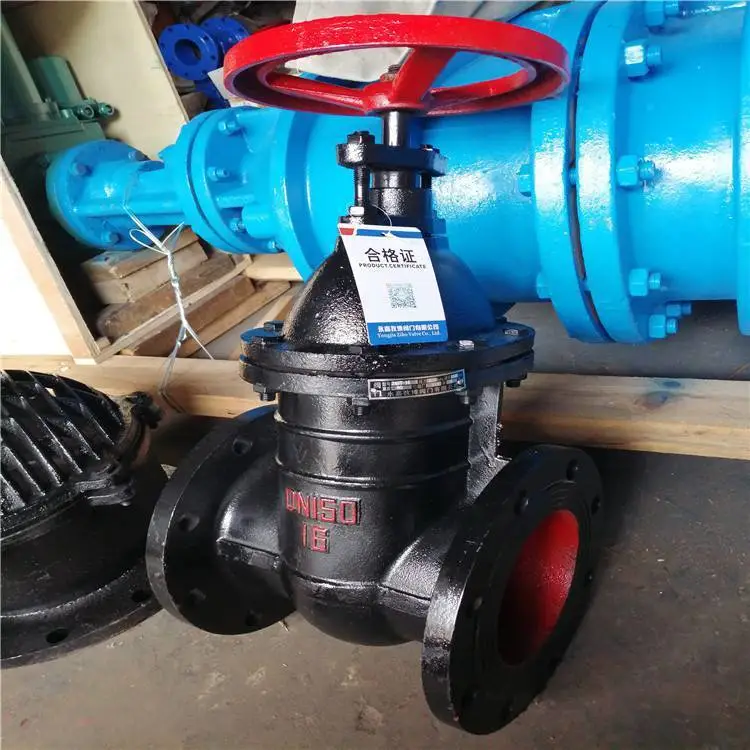

图片展示
温州孜博阀门有限公司附属座落于中国民营经济活跃的城市温州,地处永嘉县瓯北镇陆桥工业区,交通运输十分便利。 专业生产电 铸钢闸阀,截止阀,球阀 止回阀 蝶阀 铸铁闸阀,铸截止阀,铸电动闸阀 ,电动截止阀 ,电动蝶阀等系列产品。我们自成立以来,始终将产品质量放在企业兴衰成败的核心位置,******的产品,才能实现“互利双赢”的目标,不断推行严格的质量管理,公司已通过ISO9001-2000国际质量体系认证,在产品设计、材料选购、冶炼、加工装配、试验检测及售后服务的全过程中,严格按照国际质量管理体系的规则和程序进行操作。全面实施“品质***,满意称心”的质量承诺。 竭诚欢迎广大新老客户光临惠顾。愿与您建立长期友好的合作关系,在互惠互利的基础上携手共创美好明天! 材质:不锈钢、铸纲、铸铁、锻钢、铝合金、A105、304、316。 产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。 感谢您关注我们的产品,若您希望获得进一步的了解更多信息,欢迎您随时联络我们,诚邀为您提供***满意的服务!欢迎新老客户来电咨询,选购订做。
